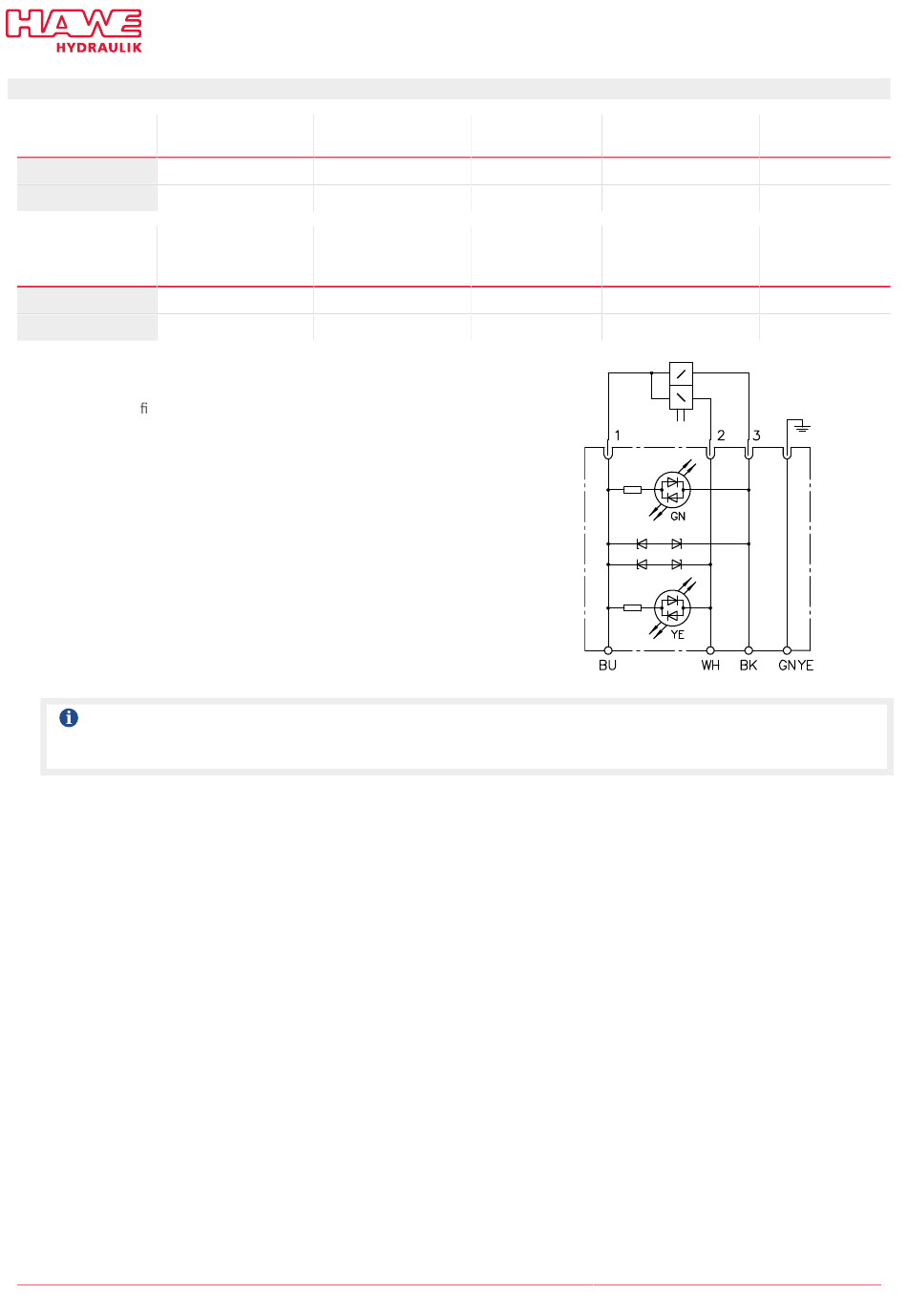

Connecteur femelle clé en main L5K-VZP avec 5 m de câble et L10K-VZP avec 10 m de câble
Type
Numéro de pièce
L5K-VZP
6217 8086-00
L10K-VZP
6217 8067-00
Section des
conducteurs max.
(mm
L5K-VZP
0,5
L10K-VZP
0,5
Les L5K-VZP et L10K-VZP sont des connecteurs femelles pour valve clé en main
avec indicateur à LED pour électroaimants jumelés. Les connecteurs femelles sont
moulés de manière xe au câble de connexion côté valve ; à l'autre extrémité, les
conducteurs clé en main sont munis d'embouts. Les connecteurs femelles sont munis
d'un joint intégré à la plaque de base.
Protection anti-surtension contre les pics de tension de coupure inductifs jusqu'à
•
47 V
Connecteur femelle clé en main avec 5 m de câble
•
1
)
REMARQUE
Les diodes produisent un allongement du temps de descente de la valve de 2 ... 5 fois et plus, selon la taille de l'électroai-
mant et la constitution de la valve.
2
) Diodes 1 N 4007, tension de crête à l'état bloqué 1000 V, courant nominal 1 A
3
) D
= diode
R
= résistance
Z
= deux diodes Z en série en sens opposé
LED
= diode électroluminescente
ro
= rouge
ve
= vert
ja
= jaune
16/33
Couleur
no
no
Presse-étoupe
2
)
--
--
Nombre de pôles
3+PE
3+PE
Câble
# (mm)
5,2
5,2
D 7163 - 05-2021-1.1
Tension de service
Courant
U
l
max
max
10 ... 32 V CC/CA
3 A
10 ... 32 V CC/CA
3 A
Température ambiante Remarques,
garnissage
-40 ... +80 °C
Z+LED ja/ve
-40 ... +80 °C
Z+LED ja/ve
