Système de splash automatique, type Sauna Plus 8 Basic
reste ouverte (voir chapitre 7.3, Élimination des erreurs). Cela permet d'assurer que le dosage du concentré
d'huiles essentielles soit uniquement possible lorsque la pression d'eau requise dans l'appareil est dispo-
nible. Cette fonction est un facteur important car, pouvant être inflammable, le concentré non dilué d'huiles
essentielles ne doit en aucun cas être projeté sur le poêle du sauna !
Conforme à la norme DIN EN 1717, le disconnecteur (3) (clapet anti-retour et casse-vide) intégré dans le
système assure en plus que l'eau de splash ne puisse pas être aspirée en retour dans le réseau d'eau
potable en cas de baisse de pression. Un robinet d'arrêt à boisseau sphérique ½" (9) et un filtre à impure-
tés (8) sont montés en amont du disconnecteur (3).
AVERTISSEMENT !
Pour éviter un dosage sur le poêle froid, l'exploitant doit verrouiller le système de
splash automatique à travers la commande du sauna ! Si la fonction interne de départ
différé (réglable) est activée, elle empêche l'exécution du premier splash après la mise
sous tension. Cette fonction de départ différé peut être désactivée si nécessaire.

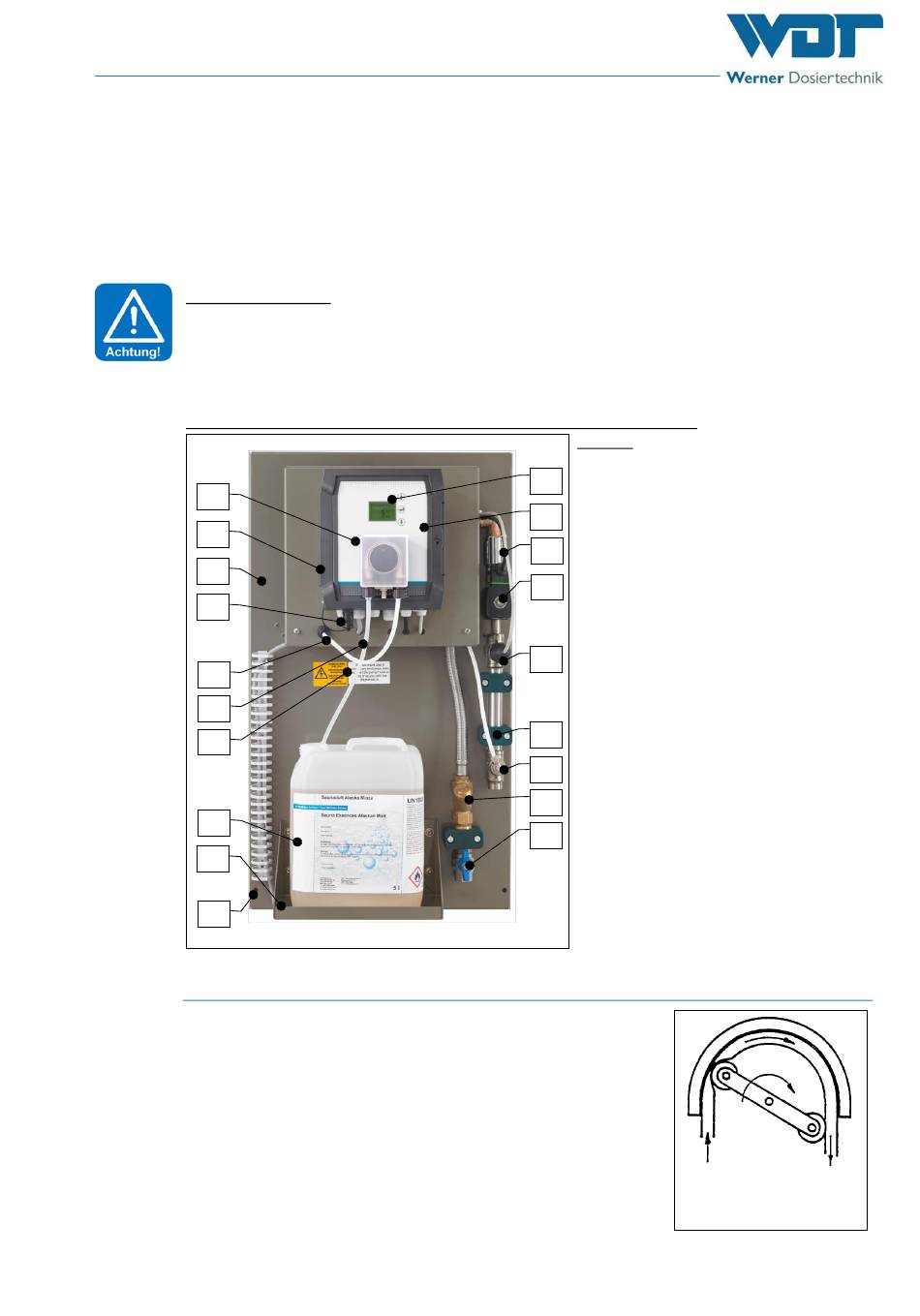

Vue d'ensemble du système de splash automatique type : Sauna Plus 8 Basic
10
24
11
12
13
14
15
16
17
18
Figure 1, système de splash automati. Sauna Plus 8 Basic
3.2.1 Unité de dosage
Le dosage des huiles essentielles est assuré par des pompes péristal-
tiques, capables de refouler de très petites quantités de dosage, même
en cas de présence de bulles d'air ou de gaz dans la conduite d'aspiration.
Les galets périphériques pressent le tuyau de dosage contre la paroi et
refoulent ainsi le liquide dans le tuyau par leur mouvement tout en créant
une aspiration de liquide derrière eux. Très facile à utiliser, une telle
pompe fait preuve d'une grande sûreté de fonctionnement.
Les concentrés d'huiles essentielles peuvent être très agressifs. Le tuyau
de dosage utilisé résiste à la plupart des concentrés courants du com-
merce.
Index : 02 Date de modification : 22/02/2022
Légende
1
2
3
4
5
6
7
8
9
N° de notice : BA DW 010-02 Sauna Plus 8 Basic FR.docx
1. Écran avec 3 touches de commande
2. Boîtier de commande
3. Disconnecteur conforme à la norme
DIN EN 1717 (clapet anti-retour + casse-
vide)
4. Électrovanne
5. Pressostat
6. Support de tube
7. Vanne doseuse d'huiles essentielles
8. Filtre à impuretés
9. Robinet d'arrêt à boisseau sphérique
10. Pompe péristaltique doseuse
11. Plaque de montage
12. Prise pour bouton
13. Conduite de refoulement d'huiles essen-
tielles
14. Conduite d'aspiration d'huiles essentielles
15. Avertissements
16. Contenant d'huiles essentielles
17. Console pour le contenant d'huiles essen-
tielles
18. Raccord de mise à la terre
24. Interrupteur principal (masqué, voir Fi-
gure 17, unité de commande avec
écran)
Figure 2, principe de fonction-
nement de la pompe péristal-
tique
Page 9 sur 36
