Retrait de l'échangeur de chaleur
1. Coupez l'alimentation en eau, en gaz et en électricité,
fermez les vannes et libérez la pression du système.
Retirez les panneaux d'inspection latéraux.
2. Retirez les huit vis qui retiennent le panneau
supérieur. Retirez le panneau supérieur.
3. Retirez
les
vis
d'évacuation. Retirez le collecteur d'évacuation.
4. Retirez le panneau d'accès d'entrée/sortie supérieur.
5. Débranchez tout les câbles du distributeur d'entrée/
sortie.
6. Retirez le capteur de température du distributeur
d'entrée/sortie.
7. Débranchez les écrous de la bride du distributeur
d'entrée/sortie.
8. Soulevez l'échangeur de chaleur vers le haut
en prenant soin de ne pas endommager l'enduit
réfractaire.
9. Effectuez la procédure inverse pour réinstaller.

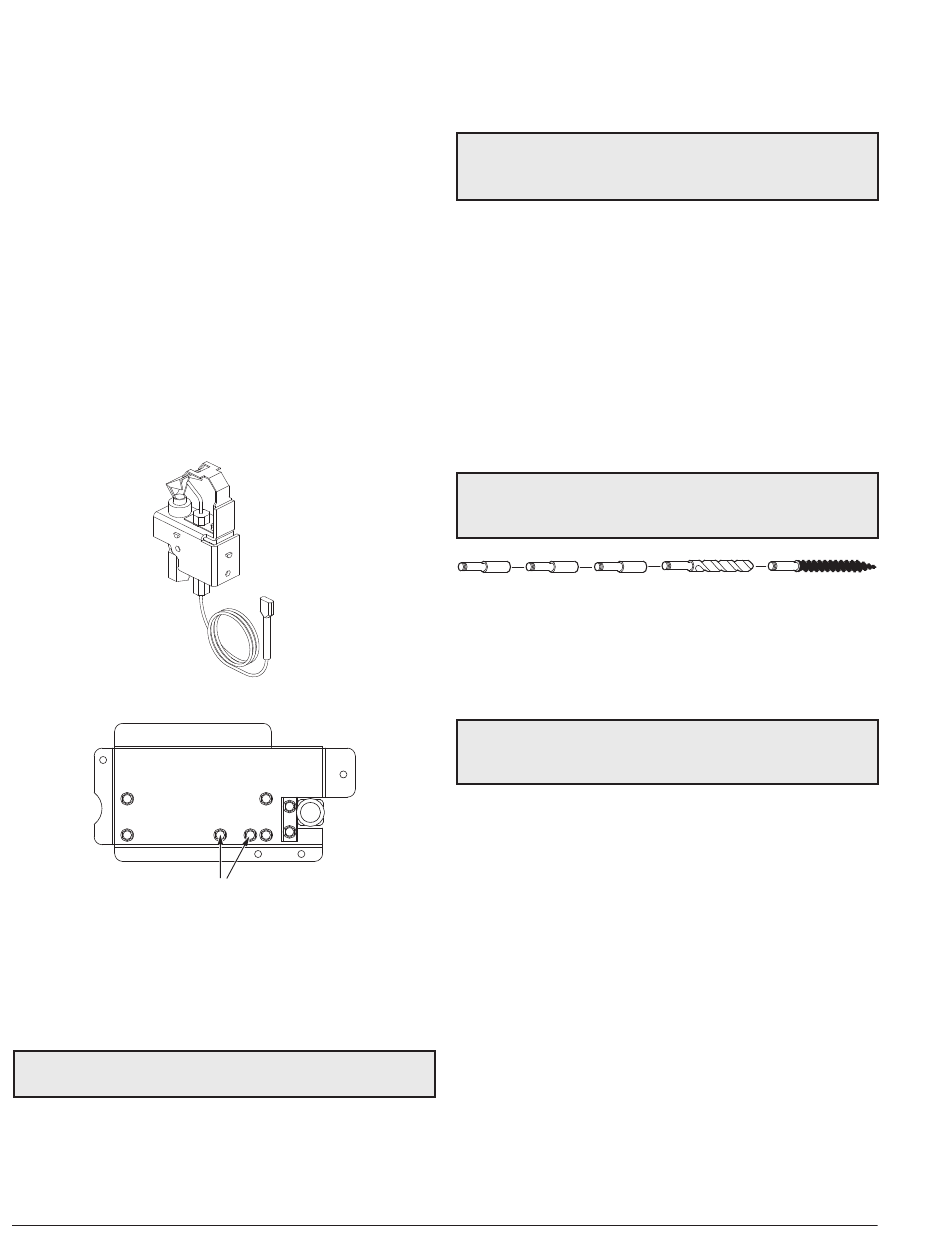

Figure 42. Assemblage de la veilleuse
VIS DU SUPPORT DE LA VEILLEUSE
Figure 43. Vis du support de la veilleuse
Nettoyage de la tubulure interne
Établissez une routine d'inspection périodique, en fonction
de la qualité de l'eau et de l'intensité d'utilisation. Il s'agit
d'éviter l'encrassement des tubulures internes;
NOTE: veuillez retirer l'échangeur de chaleur de
l'appareil avant de le ramoner ou d'enlever les débris.
nettoyez les dépôts de plus de 1/16 po (1,6 mm)
d'épaisseur. Utilisez la trousse de nettoyage des tubes
#052871F pour ramoner les tubes au besoin. Après la
première passe de nettoyage, montez la brosse métallique
et nettoyez tout débris restant dans les tubes.
26
qui
retiennent
le
collecteur
F10209
F10239
Une autre méthode consiste à enlever l'échangeur de
chaleur, nettoyer les tubes et à immerger l'échangeur de
chaleur dans une solution de détartrage non inhibée.
Procédure de ramonage
ATTENTION: la suie est combustible. Mouillez les
surfaces couvertes de suie avant de les nettoyer. Ne pas
utiliser de brosse métallique.
La suie peut obstruer les ailettes et provoquer une
surchauffe et causer une défaillance des tubulures internes.
La présence de suie à la base des brûleurs ou autour des
panneaux externes signale un besoin de nettoyage.
1. Retirez le panneau supérieur et le collecteur
d'évacuation de l'armoire.
2. Retirez l'assemblage du brûleur.
3. Retirez l'échangeur de chaleur de l'appareil et rincez-
le avec un boyau d'arrosage, en veillant à éliminer la
suie entre les ailettes.
4. Effectuez la procédure inverse pour réinstaller.
NOTE: dans les cas d'extrême encrassement, il peut
être nécessaire de nettoyer l'échangeur à la vapeur sous
pression. NE PAS UTILISER DE BROSSE MÉTALLIQUE.
PIÈCES
D'EXTENSION (2)
Figure 44. Kit de nettoyage des tubes
Pièces de rechange
NOTE: lors de la commande de pièces, veuillez aussi
indiquer le numéro de modèle de l'appareil, son numéro
de série et le type de gaz utilisé.
Toute pièce retournée pour remplacement en vertu de
la garantie standard de la thermopompe doit porter une
étiquette de retour complète indiquant le numéro de série,
le numéro de modèle, etc., et expédiée en port prépayé.
Si nous déterminons que la pièce est défectueuse dans les
limites de la garantie, une pièce identique ou équivalente
vous sera envoyée, port dû. Nous n'émettons pas de note
de crédit.
FABRICANT:
2151 EASTMAN AVENUE
OXNARD, CA 93030
FORET À POINTE
BROSSE
AU CARBURE
MÉTALLIQUE
