≥ 100 mm
▪

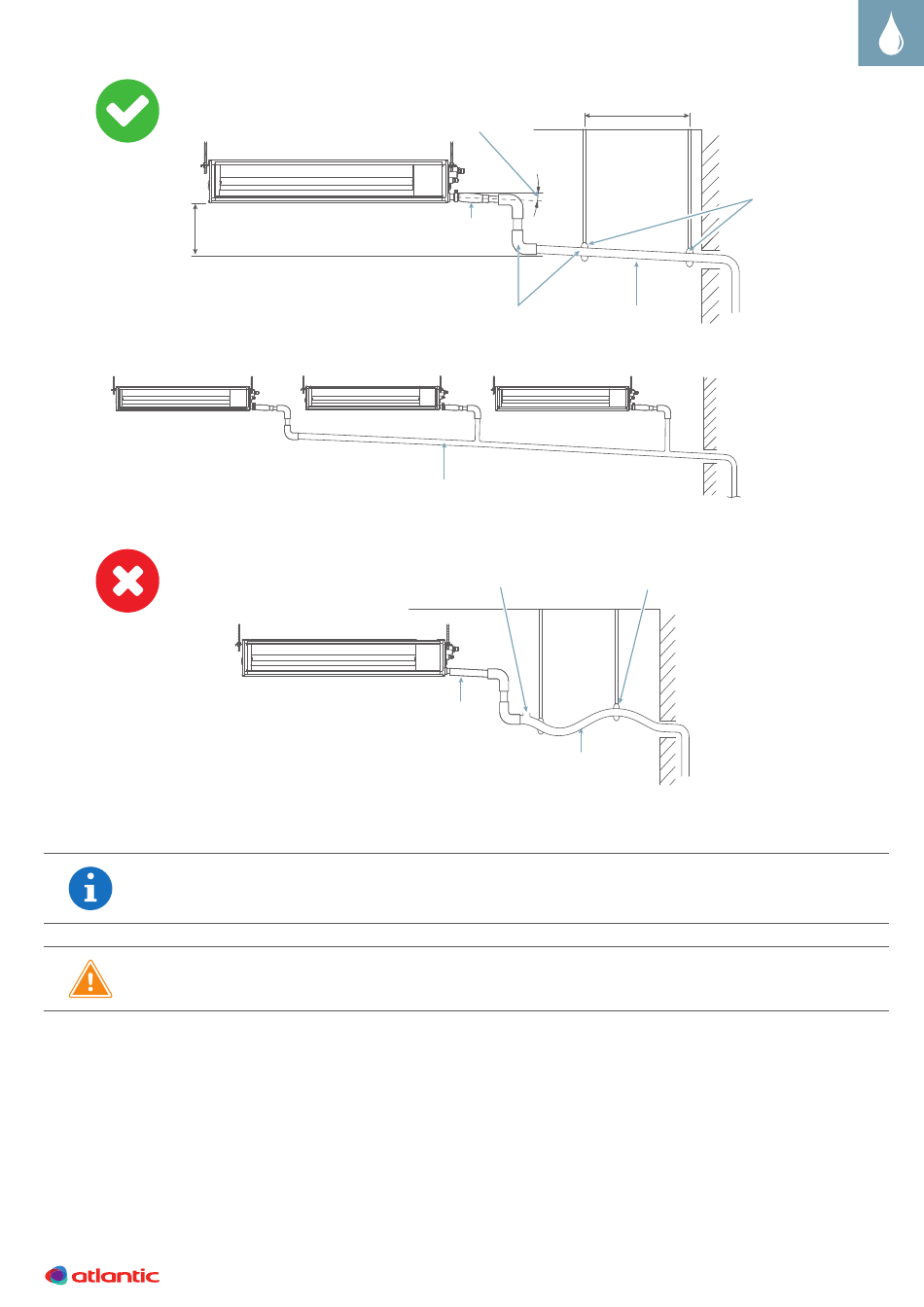

Méthode d'installation du tuyau d'évacuation des condensats
•
Utiliser l'adaptateur et le collier de serrage fournis en accessoire.
•
S'assurer que l'adaptateur est bien fixé sur la sortie de l'unité. Ne pas appliquer de
colle, sous risque de fuite.
1.
Serrer le collier de serrage en positionnant la vis à la verticale. La vis doit être positionnée du côté
droit de l'adaptateur comme indiqué ci-dessous.
Pente 2,5 à 5,0 mm
Raccord évacuation des
condensats (accessoire)
Tuyau non fourni
VP30 ou plus (diamètre extérieure ≥ 38 mm)
Pente ≥ 1/100
Tuyau d'évacuation
des condensats
Distance de 1,5 à 2 m
VP25 (diamètre
extérieur ≥ 32 mm)
Prise d'air
Remontée
Siphon
Suspentes
21
