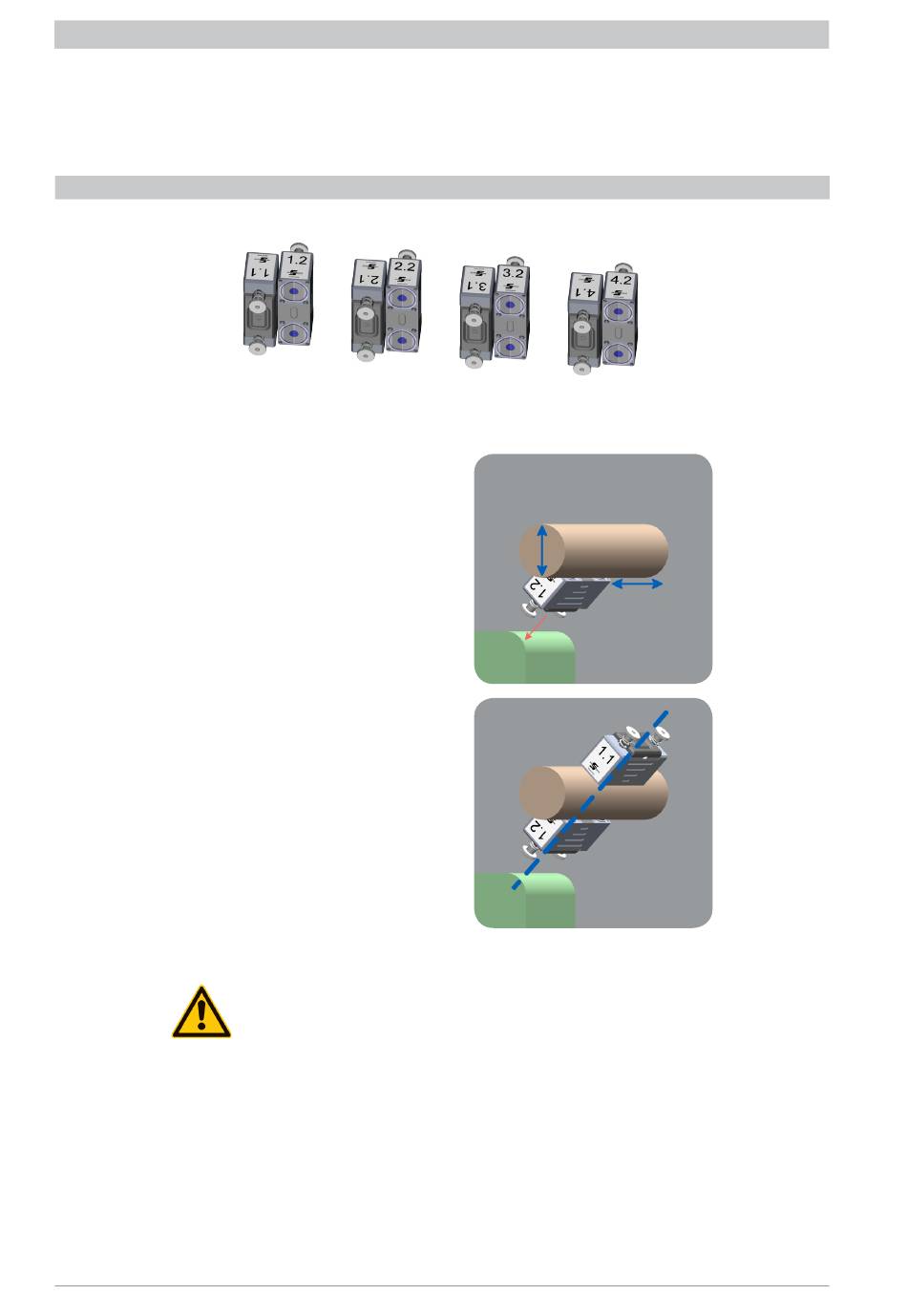

4�1�1�1� Montage - Deux capteurs sur le tirant
Reportez-vous à la section « 2�1� Manipulation et installation du capteur » à la page 10 pour savoir comment
installer les capteurs QE2008-W sur n'importe quelle surface ferromagnétique.
Pour cette mesure, chacun des quatre colonne de la machine doit être équipé de deux capteurs QE2008-W placés
à 180° l'un de l'autre, à la même position longitudinale du tirant.
Procédure
• Sélectionnez une paire de capteurs QE2008-W.
• Sélectionnez l'un des quatre colo de la machine sur
lequel monter les capteurs sélectionnés.
• Montez un capteur sur le tirant en le plaçant loin du
plateau de serrage à une distance au moins égale
au diamètre du tirant. Pour une mesure optimale, il
est recommandé de positionner le capteur avec le
bouton d'alimentation orienté vers le centredu moule,
si l'espace le permet.
• Montez le deuxième capteur à 180° du premier.Assu-
rez-vous que les bords extérieurs des capteurs sont
alignés. Ce type de montage permet de compenser
les courbures.
16 / 56
- Les capteurs doivent être positionnés parallèlement au tirant !
- Le deuxième capteur doit être placé exactement à l'opposé
(à 180°) du premier capteur et parallèlement à celui-ci !
- Montez les capteurs lorsqu'aucune charge n'est appliquée
(par ex�, aucune force appliquée sur l'objet/le moule ouvert)�
Sous réserve de modifications techniques
