Déclenchement de l'oscilloscope sur une trame spécifique du signal
vidéo
Pour examiner les composantes d'un signal vidéo, déclenchez l'oscilloscope sur la
trame 1 ou sur la trame 2 (possible pour les normes à balayage entrelacé).
Lorsqu'une trame spécifique est sélectionnée, l'oscilloscope se déclenche sur le
front montant de la première impulsion verticale de l'intervalle de synchronisation
vertical de la trame choisie (1 ou 2).
1 Appuyez sur la touche [Trigger] (Décl).
2 Dans le menu Décl, appuyez sur la touche de fonction Déclench., puis tournez le
3 Appuyez sur la touche de fonction Param, puis sur Standard pour sélectionner la
4 Appuyez sur la touche de fonction Mode et sélectionnez Trame1 ou Trame2.

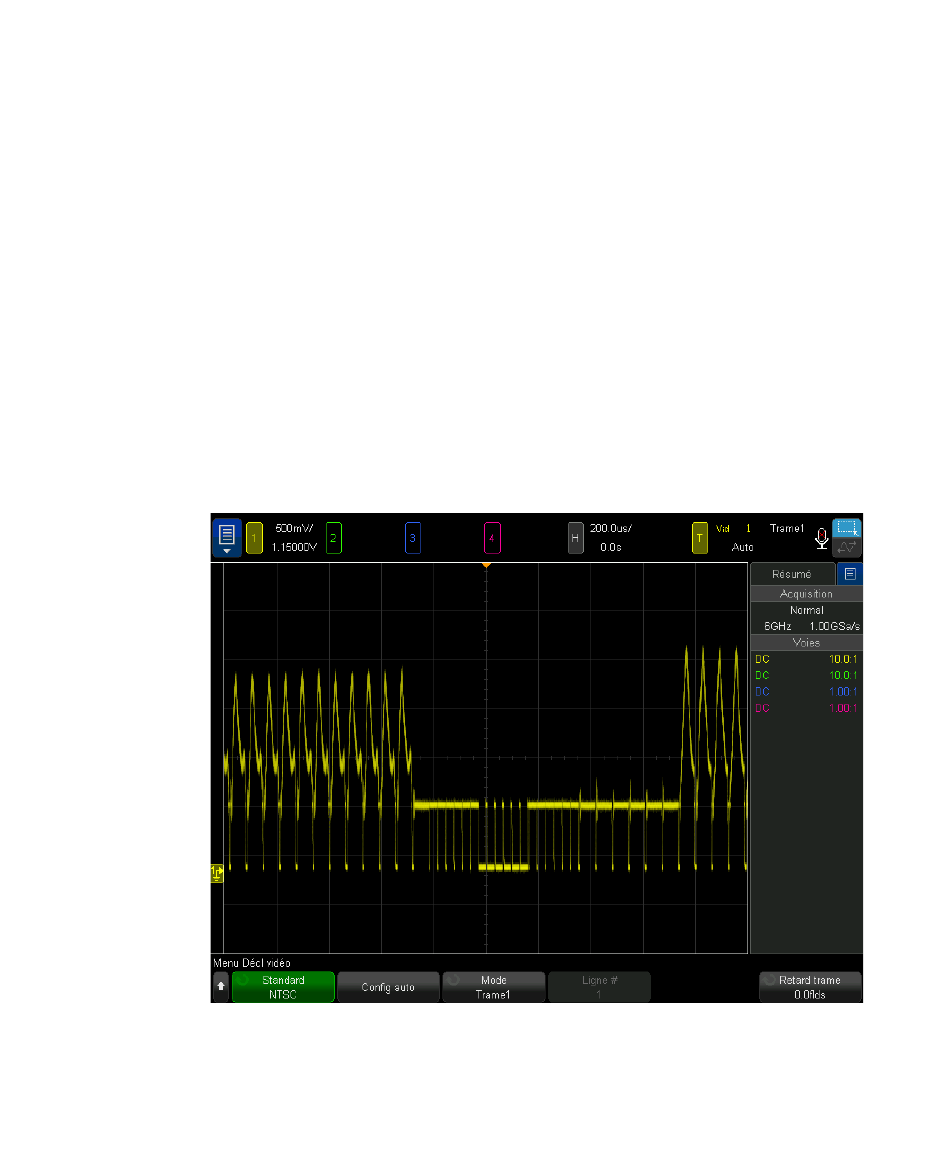

Figure 31 Déclenchement sur la trame 1
Oscilloscopes Keysight InfiniiVision série 6000 X Guide d'utilisation
bouton Entrée pour sélectionner Vidéo.
norme de télévision appropriée.
10
Déclenchements
223
