Signaux mathématiques

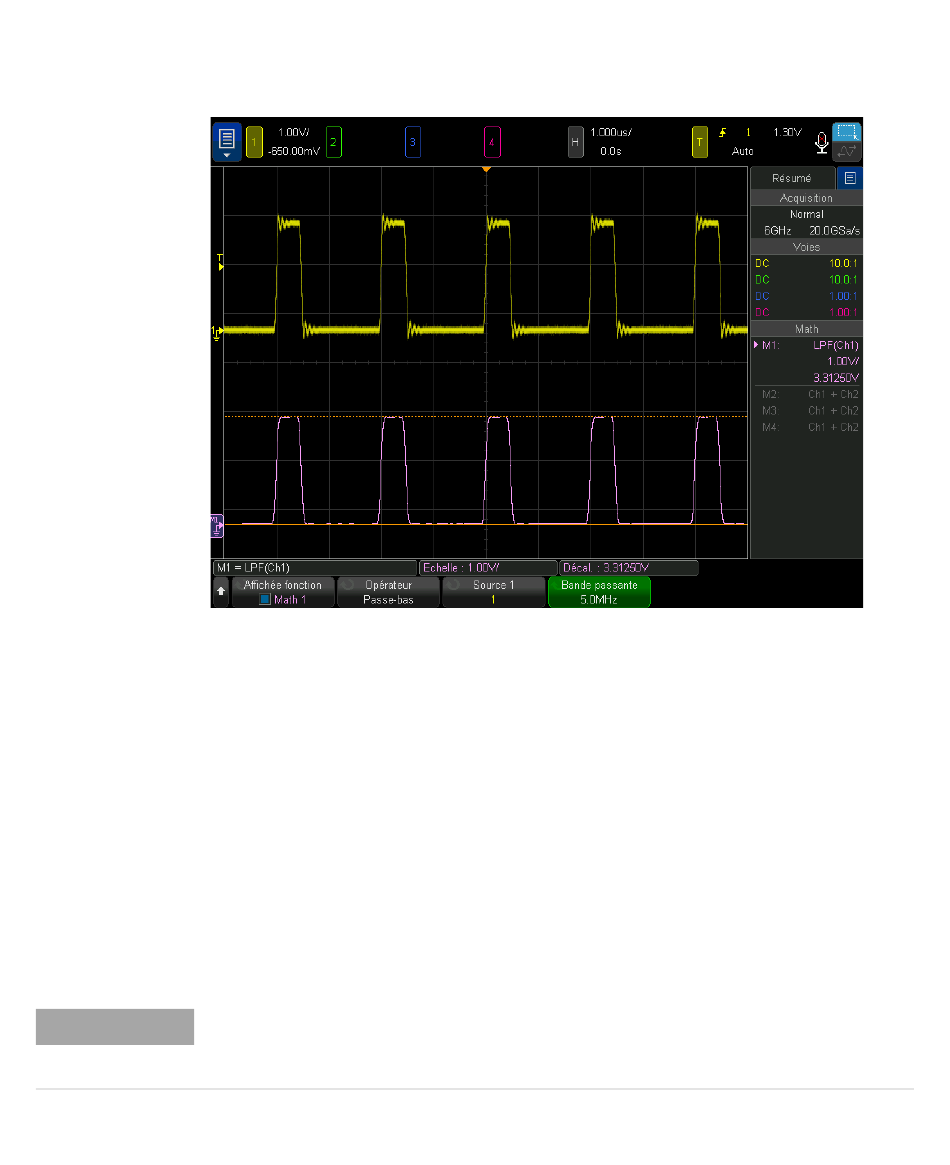

Figure 16 Exemple de filtre passe-bas
Filtre passe-bande
Les fonctions de filtre passe-bande appliquent le filtre au signal source
sélectionné et affichent le résultat dans le signal mathématique.
Utilisez la touche de fonction Centre pour entrer la fréquence centrale du filtre
passe-bande.
Utilisez la touche de fonction Largeur pour entrer la largeur de fréquence du filtre
passe-bande. Elle spécifie les fréquences de coupure du filtre de -3 dB (fréquence
centrale moins la moitié de la largeur et fréquence centrale plus la moitié de la
largeur).
Le rapport entre la fréquence de Nyquist du signal d'entrée et les fréquences de coupure
REMARQUE
-3 dB sélectionnées détermine le nombre de points disponibles dans la sortie. En outre, dans
certains cas, aucun point n'apparaît dans le signal de sortie.
