7.1 Câblage des onduleurs
La passerelle est capable de gérer trois types d'architecture onduleur différentes: RS485 Half-Duplex,
RS485 Full-Duplex et Ethernet. Ce choix est exclusif et ce fait en sélectionnant le protocole utilisé dans le
fichier de configuration prefixID_config.ini ou via l'interface Web embarqué dans le menu « Configuration
».

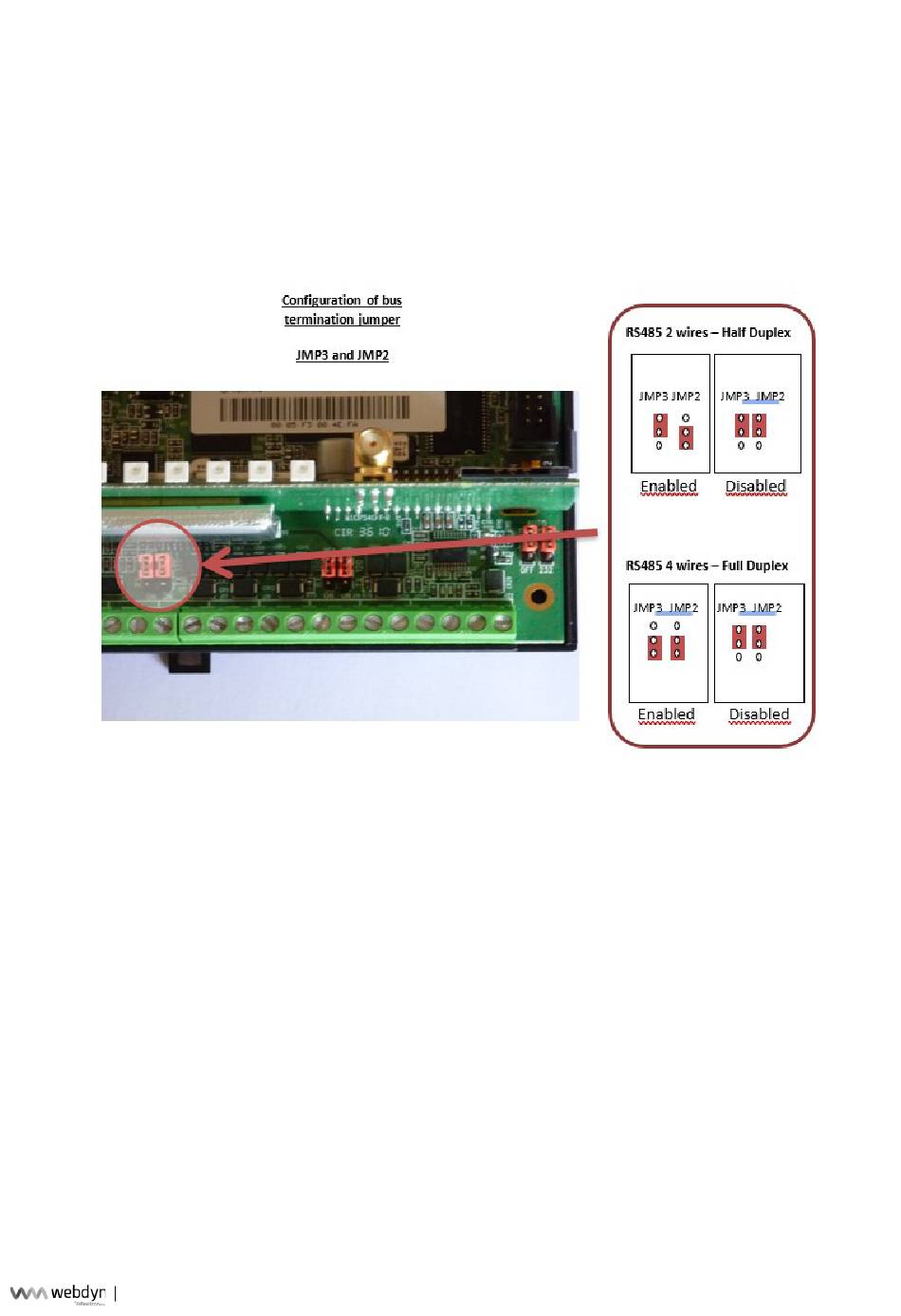

Il est parfois nécessaire, dans le cas d'une connexion RS485, d'activer ou non les résistances de
terminaison de bus. Suivant le positionnement de la passerelle sur le bus, ce bouchon doit être activé
ou désactivé via un jeu de deux cavaliers (JMP3 et JMP2) présents à l'intérieur du boîtier.
contact@webdyn.com |
webdyn.com
40
V1.0 sous réserve de modifications | Webdyn © par Flexitron Group
