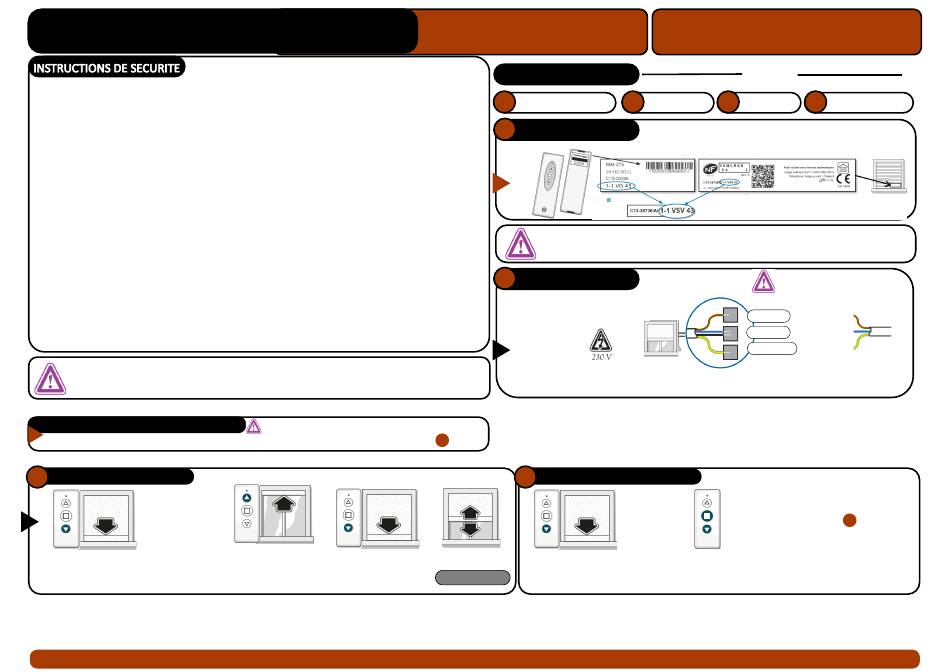

PROFALUX MAI-CREGP Guide Rapide

MOTEUR PROFALUX
COMMANDE RADIO ZIGBEE POUR STORE
MISE EN GARDE : INSTRUCTIONS IMPORTANTES DE SECURITE
Il est important pour la sécurité des personnes de suivre ces instructions.
Une mauvaise installation peut conduire à des blessures grave. Conserver ces instructions.
- Ne pas laisser les enfants jouer avec les dispositifs de commande fixes
- Tenir la télécommande hors de portée des enfants.
Cet appareil peut être utilisé par des enfants âges d'au moins 8 ans et
par des personnes ayant des capacités physiques, sensorielles ou men-
tales réduites ou dénuées d'expérience ou de connaissance,
s'ils (si elles) sont correctement surveillé(e)s ou si des instructions rela-
tives à l'utilisation de l'appareil en toute sécurité leur ont été données et si
les risques encourus ont été appréhendés. Les enfants ne doivent pas
jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent
pas être effectués par des enfants sans surveillance.
MISE EN GARDE : La motorisation doit être déconnectée de sa source
d'alimentation durant le nettoyage, la maintenance et lors du remplace-
ment des pièces. Avant installation, enlever et mettre hors service tout ce
qui n'est pas nécessaire au fonctionnement motorisé.
- Ce moteur doit être installé et réglé par un installateur qualifié auquel
ces instructions sont dédiées.
- Surveiller le store pendant qu'il est en mouvement et éloigner les per-
sonnes jusqu'à ce qu'il soit complètement fermé.
- Les dispositifs de commande fixés doivent être installés visiblement.
- Un dispositif de coupure omnipolaire approprié doit être installé en
amont dans l'installation électrique selon les règles de câblage.
- Le couple et la durée de fonctionnement doivent être compatibles avec
les caractéristiques du produit porteur.
RISQUE DE DISFONCTIONNEMENT
NE PAS APPUYER SUR LES BOUTONS DE LA TELECOMMANDE TANT QUE LE STORE ASSOCIÉ N'EST PAS ALIMENTÉ
Store
Les fins de course sont réglées en usine. Le store est prêt à l'emploi. Valider le réglage des fins de course, exécuter étape
3 Valider le réglage des fins de course
Si le store ne s'arrête pas
au bon endroit,
voir Résoudre les problèmes
a) Appuyer sur le bouton
Descente et laisser le store
s'arrêter de lui-même
PROFALUX 377 rue des Cyprès 74300 THYEZ, France
- Pour tous les composants non fournis et nécessaires au bon fonctionne-
ment de la motorisation, veuillez vous référer au catalogue PROFALUX
- Si la motorisation est utilisée en extérieur, installer le câble dans un con-
duit résistant aux UV, par exemple sous goulotte. Le câble d'alimentation
ne peut pas être remplacé. Si le câble est endommagé, il convient de
mettre l'appareil au rebut.
- L'organe de manœuvre d'un interrupteur sans verrouillage doit être en
vue directe de la partie entrainée, mais éloigné des parties mobiles. Il doit
être installé à une hauteur minimal de 1,5 m et ne doit pas être accessible
au public
- Celui-ci doit être installé avec vue sur le tablier, à distance des parties
mobiles, de préférence à une hauteur de moins de 1,30 mm conformé-
ment au règlement national concernant les personnes handicapées.
- Installer l'organe de manoeuvre du dispositif de dépannage manuel à
une hauteur inférieure à 1,80 mm.
- Vérifier fréquemment l'installation pour déceler tous signes d'usure ou de
détérioration des câbles. Ne pas utiliser l'appareil si une réparation ou un
réglage sont nécessaires.
- Pour les fermetures qui peuvent être manoeuvrées hors de vue du ta-
blier, l'utilisateur doit prendre les mesures nécessaires pour empêcher
t o u t e m a n o e u v r e d e l a
pendant les opérations d'entretien (nettoyage des vitres).
Lpa ≤ 70 dB(A)
NE PAS FAIRE DE RESET AU FIL
L'antenne doit être clipsée sur son support
b) Appuyer sur le bouton Montée
c) Appuyer sur le bouton Descente
et laisser le store s'arrêter de lui- et laisser le store s'arrêter de lui-
même même
PROFALUX recommande l'utilisation du câble de
réglage avec Inverseur référence MAI-CREGP
Comment régler le store ?

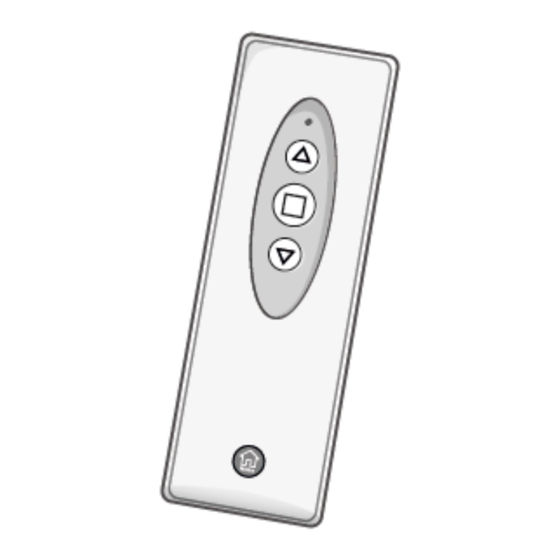

1 Rechercher la télécommande
1
Rechercher la télécommande
Il est impératif de brancher le store coordinateur en premier et de le laisser branché
2 Brancher le moteur
f e r m e t u r e
3
4
Vérifier que le store soit correctement réglé
a) Appuyer sur le bouton
Le store fait un mouvement Descente et laisser le store
s'arrêter de lui-même
Le store est réglé
Page 1
Instruction pour gamme moteur MOT-PX1xxZxx
(050PXIxxZ-1)
ÉTAPES :
Valider le réglage
2 Brancher le moteur 3
des fins de course
Rechercher les références de la télécommande correspondantes au store.
Les références se trouvent sur l'étiquette au dos de la télécommande du store
ainsi que sur l'étiquette de la lame finale.
Brancher le fil noir avec le fil bleu du moteur ensemble
Marron = Phase : Tout sauf Bleu
= Neutre : Bleu
Bleu+Noir
Vert et Jaune = Terre : Vert, Jaune
Branchement à réaliser dans le respect de la norme NFC15-100
Tester si le réglage des fins de course a été correctement enregistré :
Si le store fait un mouvement,
exécuter étape
Si le store ne s'arrête pas
au bon endroit, exécuter
b) Appuyer en même temps
sur les boutons Stop et Descente
Document non contractuel - DOC - NB104 / Mai 2022
Vérifier que le store
4
soit correctement réglé
Alimentation
3
