PROFALUX ZIGBEE Guide Rapide

RISQUE DE DYSFONCTIONNEMENT
• NE PAS FAIRE DE RESET AUX FILS
• NE PAS APPUYER SUR LES BOUTONS DE LATÉLÉCOMMANDE
TANT QUE LE STORE ASSOCIÉ N'EST PAS ALIMENTÉ
1

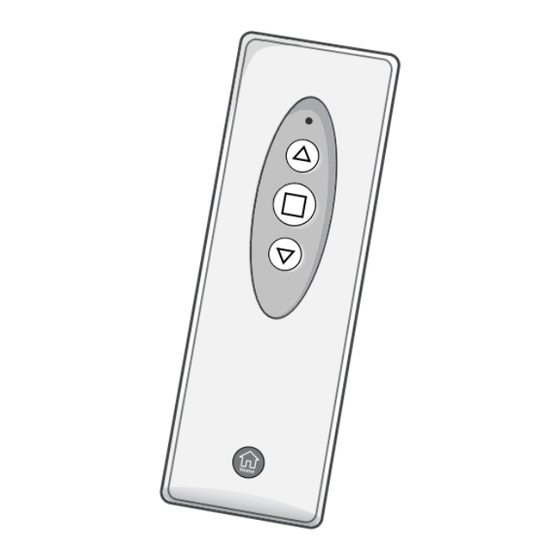

> Rechercher la télécommande
Les références se trouvent sur l'étiquette au dos de la télécommande du store ainsi que sur l'étiquette de la lame finale.
STORE 43
=
L'antenne doit être clipsée
sur son support
3
> Valider le réglage des fins de course
Si le store ne
s'arrête pas au
bon endroit, voir
résoudre les
problèmes
a) Appuyer sur le bouton Descente b) Appuyer sur le bouton Montée
et laisser le store s'arrêter de lui-même et laisser le store s'arrêter de lui-même
Rechercher les références de la télécommande correspondantes au store.
STORE 43
STORE 43
Store
Les fins de course sont réglées en usine. Le store est prêt à l'emploi. Valider le réglage des fins de course (Exécuter étape
c) Appuyer sur le bouton
Descente et laisser le store
s'arrêter de lui-même
Le store fait un mouvement
Comment régler le store ?
1
Rechercher la
télécommande
3
Valider le réglage
des fins de course
4
> Vérifier que le store est correctement réglé
Tester si le réglage des fins de course a été correctement enregistré :
a) Appuyer sur le bouton Descente
et laisser le store s'arrêter de lui-même
Le store est réglé
MOTEUR PROFALUX ZIGBEE
COMMANDE RADIO POUR STORE
ÉTAPES :
2
Brancher le moteur
4
Vérifier que le store
est correctement réglé
2
> Brancher le moteur
Brancher les fils Bleu avec le fil Noir du moteur ensemble
230 V
Marron = Phase : Tout sauf Bleu
Bleu + Noir
Vert et jaune
Branchement à réaliser dans le respect
de la norme NF C15-100
3
)
b) Appuyer en même temps sur les
boutons Stop et Montée
Profalux recommande l'utilisation
du câble de réglage avec Inverseur
référence MAI-CREGP
Alimentation
= Neutre : Bleu
= Terre : Vert, Jaune
3
Si le store fait un mouvement,
exécuter étape
Si le store démarre et s'arrête ajours ouverts,
il est correctement réglé
Document non contractuel - DOC - N 064 / Mai 2020
