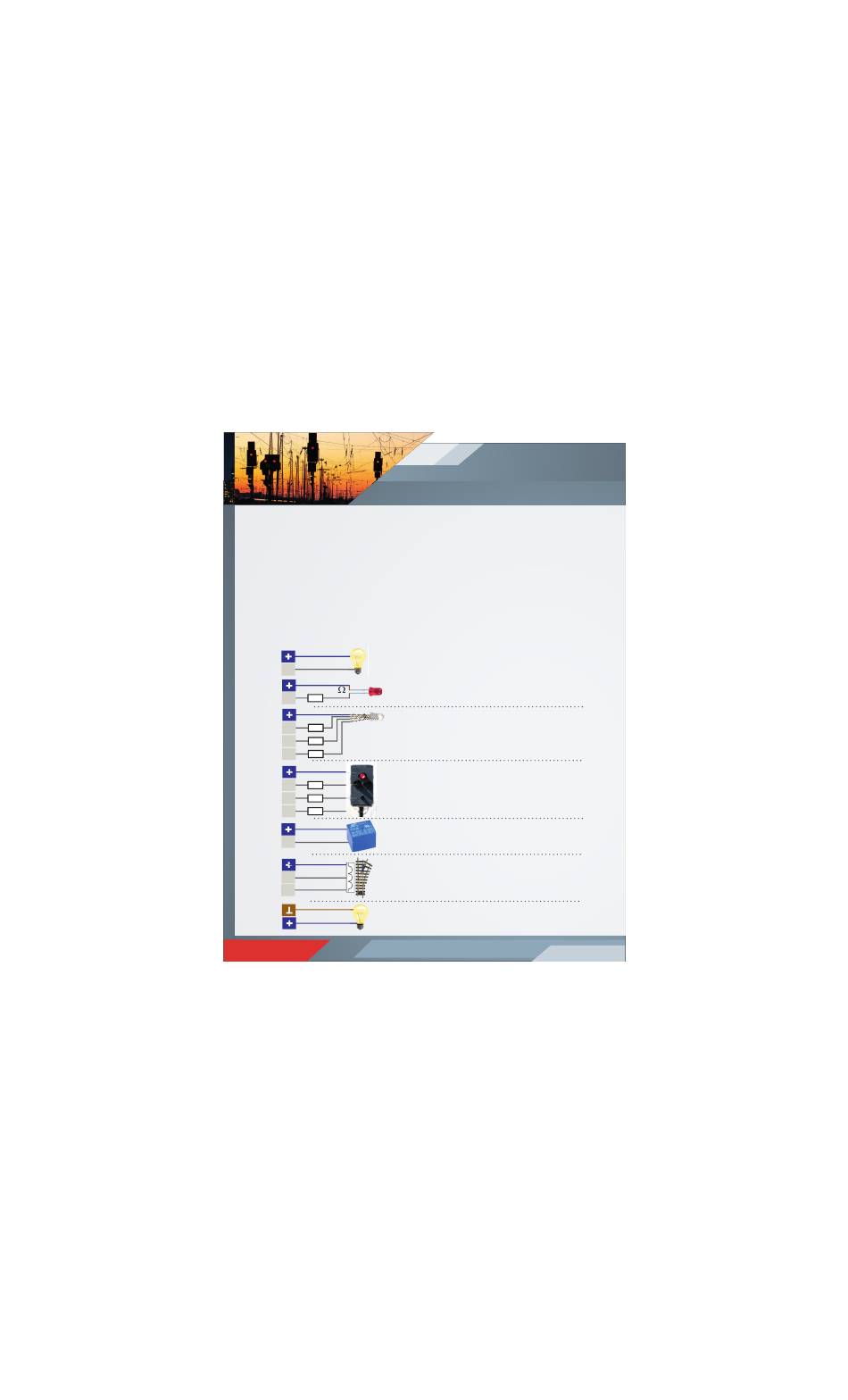

La plupart des signaux, des aiguillages et des consommateurs individuels
sont commutés contre le conducteur de retour marqué en bleu.
Les signaux équipés de LED, de bandes de LED ou de LED multicolores
ne peuvent être pilotés contre le conducteur de retour bleu que s'ils ont
un pôle positif commun (les anodes des LED sont réunies sur un même
connecteur). Les modules LED et les LED multicolores sont disponibles
dans le commerce avec une cathode et une anode communes. Les signaux
ont généralement une anode commune.
Les consommateurs peuvent être connectés à n'importe quel connecteur
d'un Qdecoders betrieben werden. Dans les exemples suivants, ils sont
toujours connectés au connecteur 1 (et aux suivants) par souci de simplicité
Lampes ou LEDs avec résistance en série
1
(par exemple, avec n'importe quel mode
d'éclairage)
3...10 k
1
LED RVB avec anode commune sur trois
1
connexions - chacune avec résistance en série
2
3
Tout signal lumineux avec des lampes à
1
incandescence ou des LED avec anode
commune.
2
3
Relais
Notez la plage de tension !
1
Articles magnétiques
1
par exemple, les aiguillages ou les signaux de
2
forme
Lampes allumées en permanence
(ou LEDs avec résistance en série)
ZA
I N S T R U C T I O N S
CONNEXIONS
5
