2. En respectant toutes les régulations locales en matière de sécurité, percez et
ajustez les trous de montage et de passage des câbles (si nécessaire).
3. Faites passer les câbles dans l'emplacement prévu à cet effet.
4. Fixez la caméra à l'aide du matériel fourni.
5. Connectez les câbles.

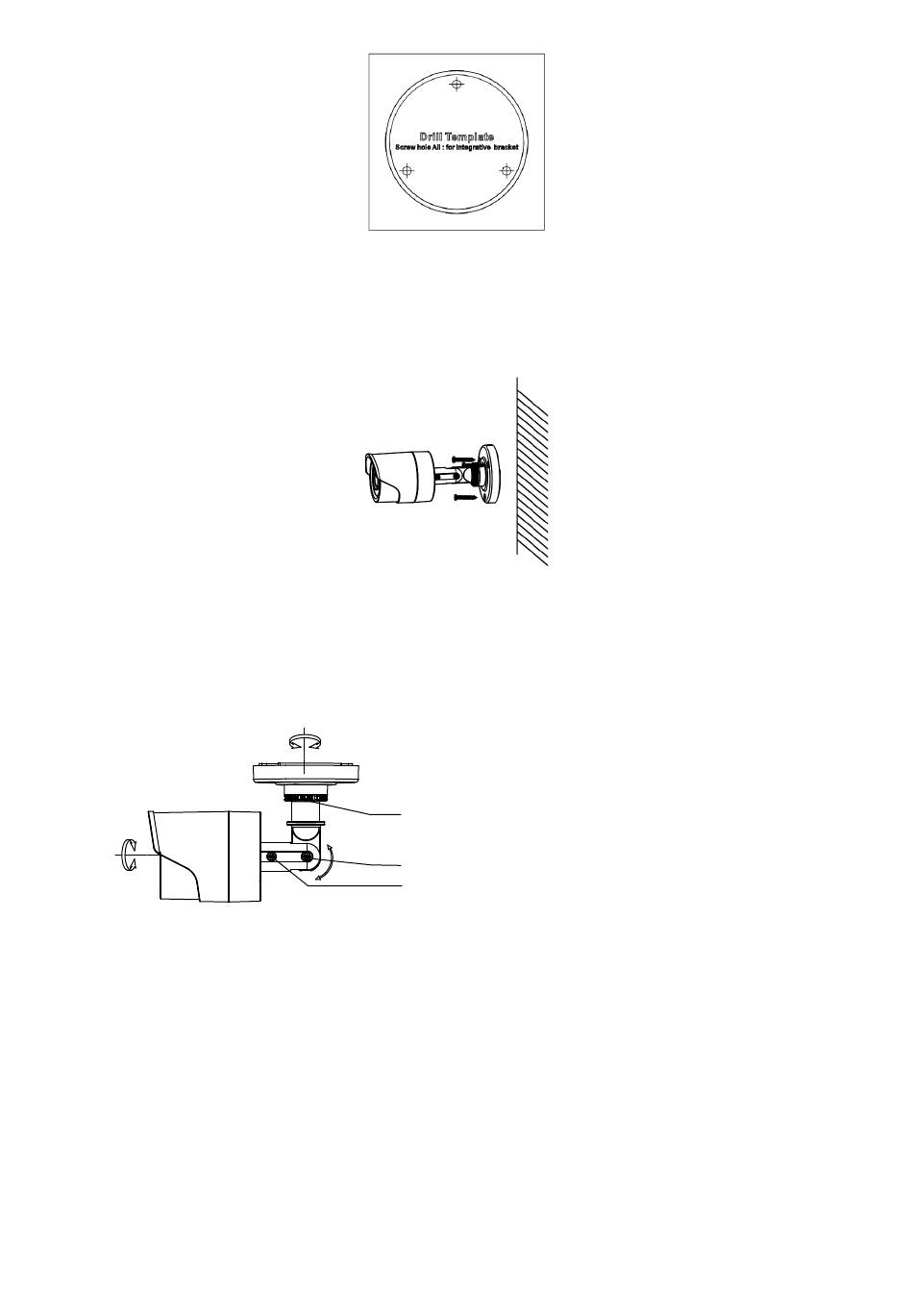

6. Placez la caméra de sorte à obtenir un angle optimal. Reportez-vous à la figure ci-
dessous.
Plage du mouvement horizontal : 0 à 360°
Plage de rotation : 360°
a) Desserrez le disque P pour ajuster la position horizontale (entre 0 et 360°).
Resserrez-le une fois cela fait.
b) Desserrez la vis T pour ajuster la position verticale (entre 0 et 180°). Resserrez-la
une fois cela fait.
c) Desserrez la vis R, puis faites pivoter la caméra (entre 0 et 360°) pour ajuster
l'angle de surveillance. Resserrez-la une fois cela fait.
12
Ajustement de la position horizontale
Ajustement de la position verticale
Ajustement de la rotation
Plage du mouvement vertical : 0 à 180°
