CONTRÔLES PRELIMILAIRES
HYPPO 7005 / 7024
1.
Lire attentivement les instructions.
2.
Vérifier que le portail est adapté pour recevoir une automatisation et que l'ensem-
ble est conforme aux prescriptions des normes en vigueur.
3.
S'assurer que la structure du portail est solide et appropriée.
4.
S'assurer que le portail n'a pas de points de frottement pendant tout le mouve-
ment.
5.
Prévoir une butée mécanique en ouverture et fermeture si possible.
INSTALLATION
NOTE: Par Hyppo « gauche », on en-
tend l'action. Moteur monté sur le bat-
tant gauche vu de l'intérieur du portail.

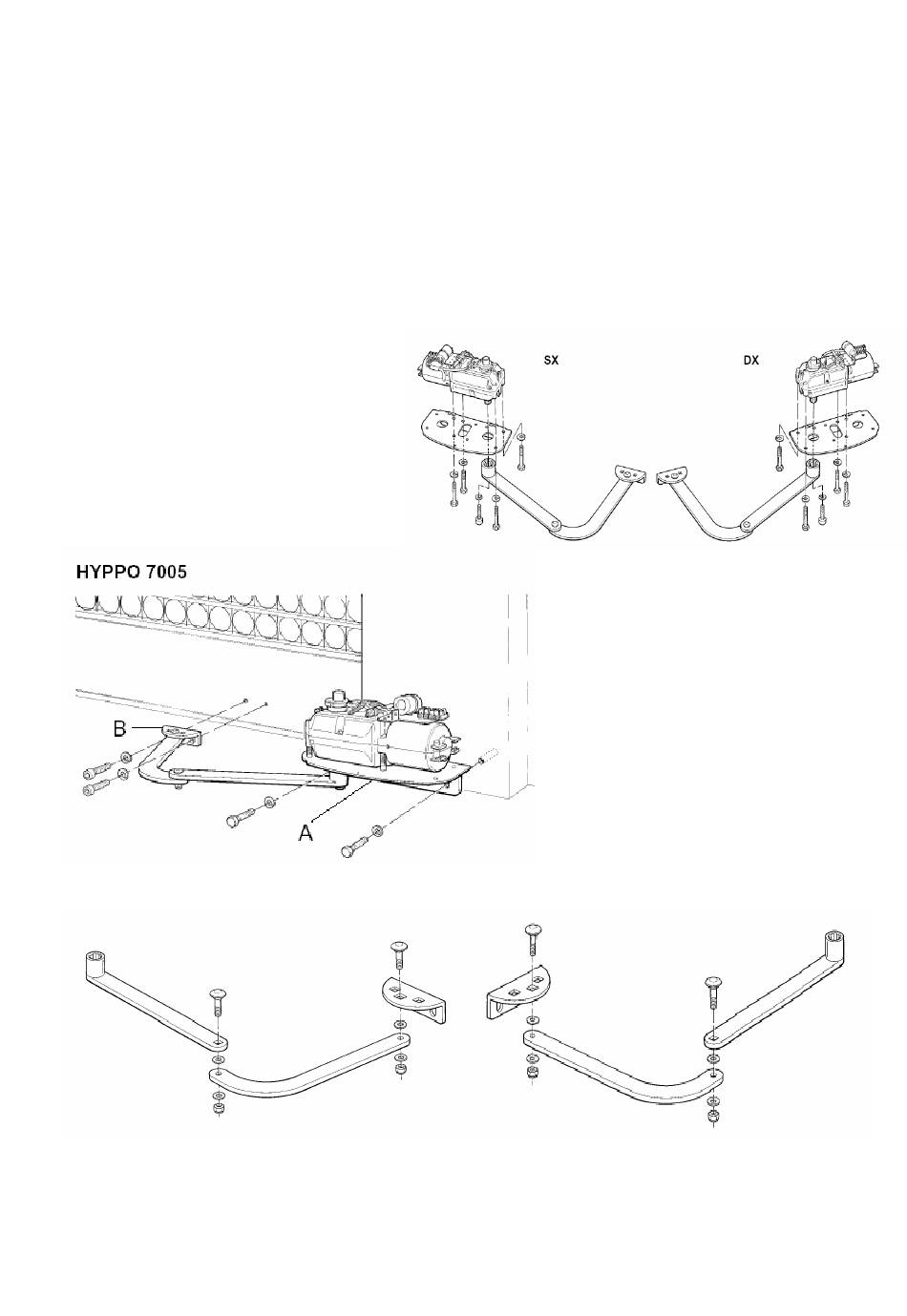

Avec les vis fournies, fixer l'opérateur
à la plaque, en vérifiant si l'installation
est droite ou gauche.
Modifier ensuite, si nécessaire, aussi
le bras articulé
.
Assemblage bras articulé pour moteur gauche Assemblage bras articulé pour moteur droit.
Fixation du moteur:
Fixer l'équerre A sur le pilier et la
patte B sur le portail, en respec-
tant les indiquées sur le tableau
des limites d'utilisation. Corriger
éventuellement les différences
d'alignement en utilisant les lu-
mières de l'équerre.
