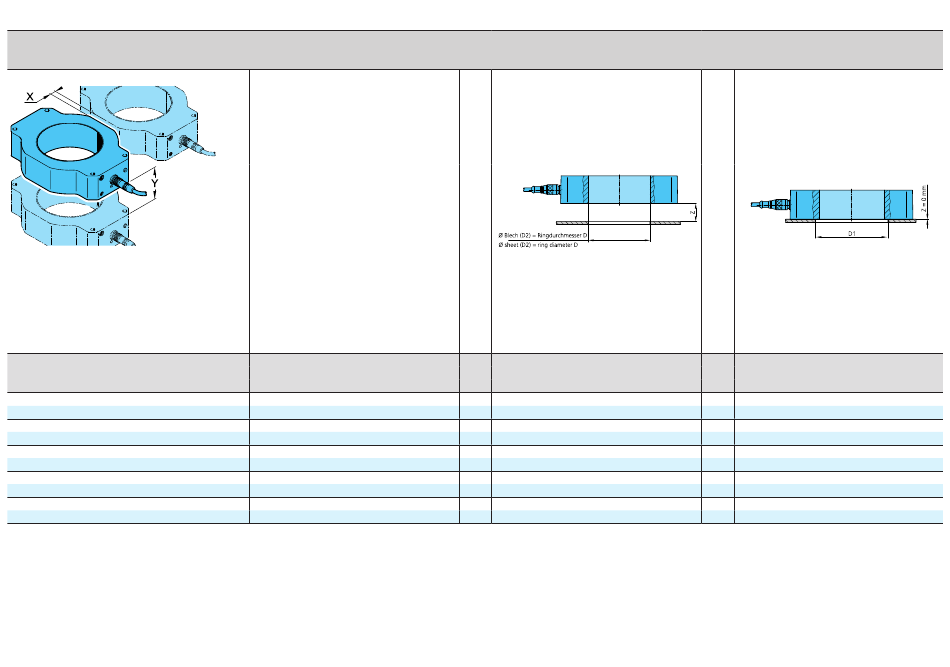

Minimale Montageabstände bei Betrieb mehrerer Ringsensoren
Min. mounting distances when operating several ring sensors
Distance de montage min. en cas de montage d'anneaux de détection rapprochés
Typ
Model
Modèle
IR 100 ...
IRD 100 ...
Induktiver Ringsensor
Metallische Abschirmbleche, die zwischen den Ringsensoren
positioniert werden, können die Mindestmontageabstände
erheblich reduzieren. Besonders gut eignet sich Aluminiumblech.
Die Abschirmwirkung steigt mit der Größe und Stärke des
Abschirmblechs. Eine unempfindlichere Einstellung wirkt sich
ebenfalls positiv auf den Mindestmontageabstand aus.
Metal protection shields, positioned between ring sensors re-
duce the min. mounting distance significantly. Aluminum is par-
ticularly suited. The protection impact increases with size and
thickness of the shield. Choosing the less sensitive alignment is
another positive factor for the min. mounting distance.
Des plaques de protection métalliques installées entre les
anneaux de détection réduisent considérablement la distance
mini. de montage. L'aluminium est particulièrement approprié.
La protection aux chocs augmente selon la taille et l'épaisseur
de la plaque. Choisir l'alignement le moins sensible est un autre
facteur positif pour réduire la distance de montage.
X (mm)
Y (mm)
10
150
400
600
Inductive ring sensor
Montageart A:
Mounting method A:
Méthode de montage A:
Min. Montageabstand zu Metall Z in mm (bei D2 = D)
Min. mounting distance to metal Z mm (at D2 = D)
Distance de montage min. du métal Z mm (avec D2 = D)
50
30
Détecteurs inductifs annulaires
Montageart B:
Mounting method B:
Méthode de montage B:
Min. Bohrungsdurchmesser D1 in mm (bei Z = 0 mm)
Min. hole diameter D1 mm (at Z = 0 mm)
Diamètre mini. De l'orifice D1 mm (avec Z = 0 mm)
160
130
