Base Reportage – Guide d'installation

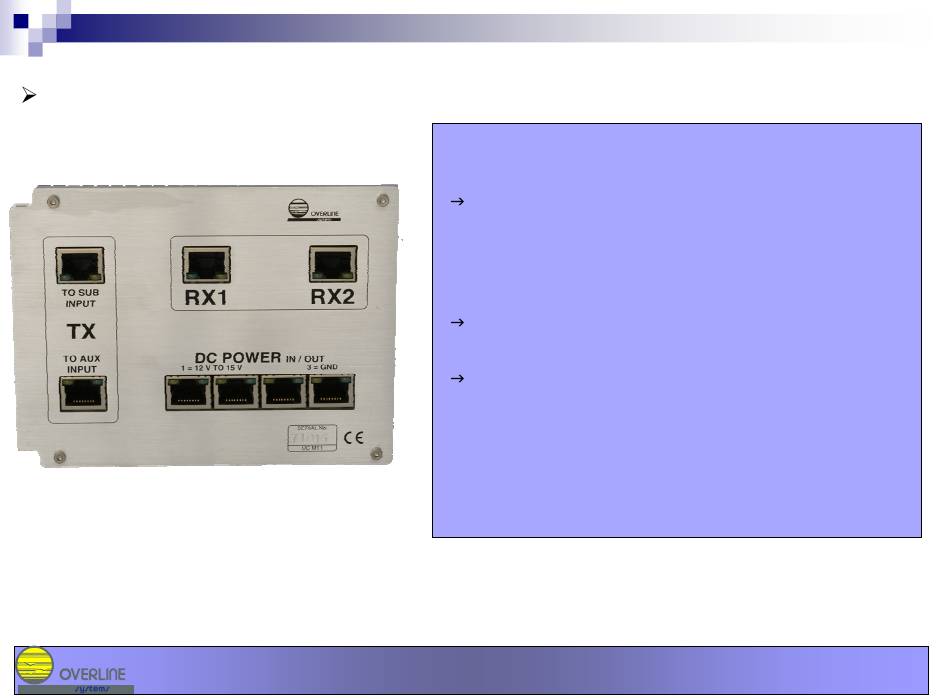

Description de la face arrière
Télécommande 5 directions UC MT1
•
La face arrière de la télécommande est découpée en
3 zones :
En bas à droite, 4 prises RJ45 sont des entrées-
sorties
d'alimentation
télécommande MT1 permet de distribuer l'alimentation
provenant de l'UC PS4, les prises RJ45 n'assurent pas
la continuité du bus CAN
En haut à droite, sont disposées 2 entrées RX (audio
+ GPI).
Les 2 embases RJ45 situées sur la gauche
permettent de re-sortir le monitoring audio (aux & sub)
vers un TX.
12V.
Attention,
si
la
11
