Télécommande 5 directions UC MT1
Base Reportage – Guide d'installation
Description de la face avant

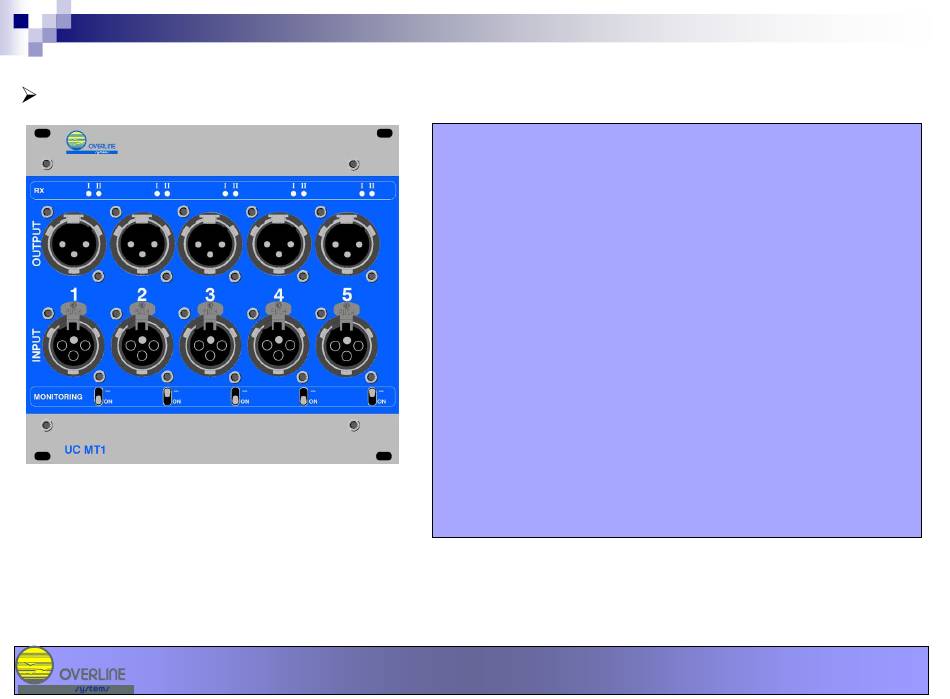

• La face avant de la télécommande est découpée en 4 zones :
• La partie supérieure RX encadrée en blanc sert à la
signalisation. Les LEDs associées aux 2 récepteurs (I et II)
indiquent les sorties actives correspondant aux GPI.
• Les embases XLR3 mâles (OUTPUT 1, 2, 3, 4 et 5)
correspondent aux 5 sorties audio télécommandables à l'aide du
mobile avec clavier 5 directions.
• Les embases XLR3 femelle (INPUT 1, 2, 3, 4 et 5)
correspondent aux 5 entrées auxiliaires.
• Les 5 switches de la partie inférieure MONITORING encadrée
en blanc assurent la fonction monitoring. L'action sur les switchs
autorise (ON) ou interdit (OFF) le bouclage du signal audio
provenant des récepteurs dans l'émetteur.
