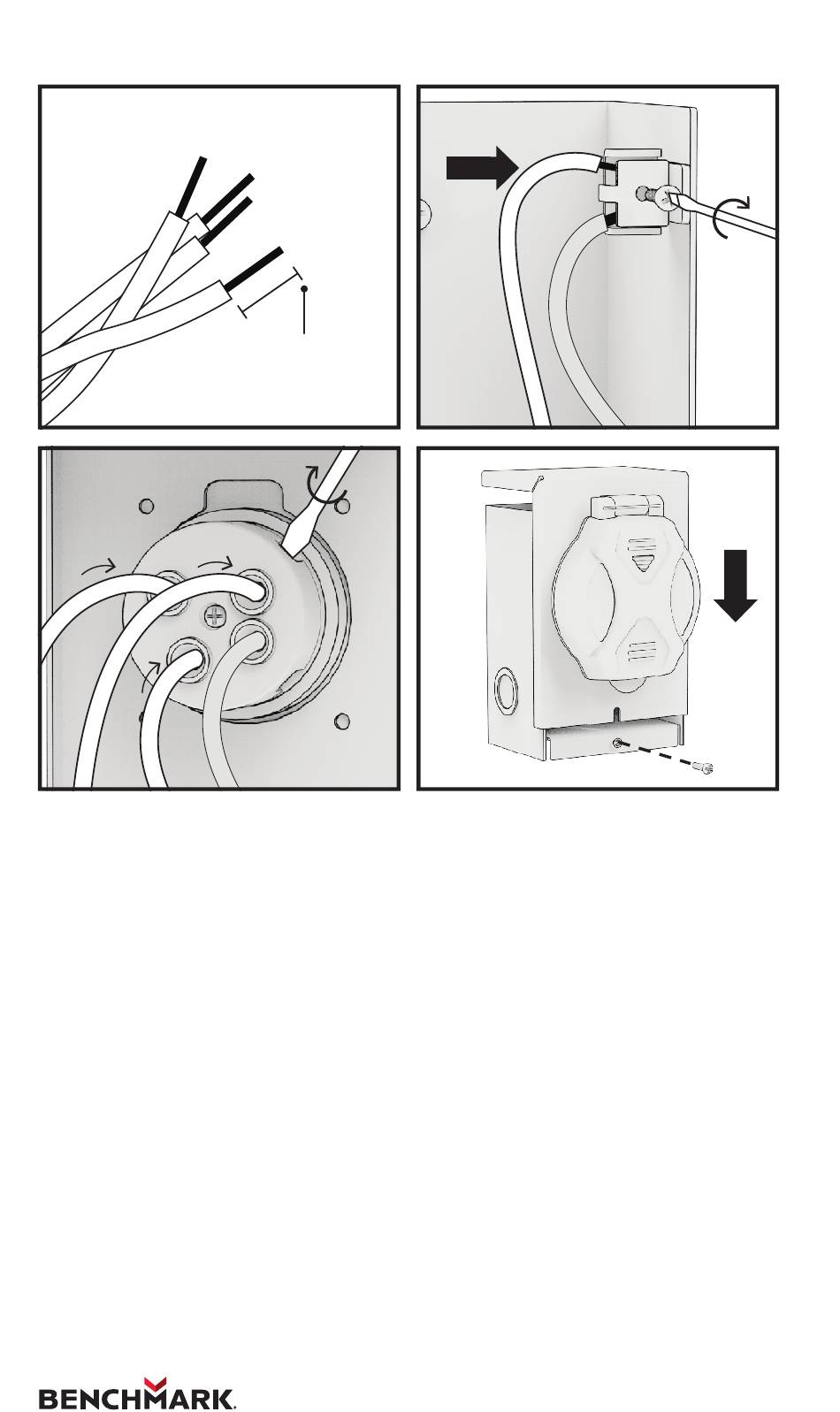

ÉTAPE 9 - CÂBLER LA BOÎTE D'ADMISSION
1
3
1. Dénudez les 4 fils de manière à ce que ½ pouce
(15 mm) de fil de cuivre soit exposé.
1
2. Desserrez la vis de mise à terre à l'intérieur de la
base de la boîte d'admission en métal qui était pré-
câblée avec un fil de mise à terre vert. Insérez le
fil vert du panneau d'alimentation au même endroit
que le fil de terre vert pré-câblé et serrez la vis de
mise à terre. Assurez-vous que le fil de terre vert
pré-câblé reste connecté à l'entrée, à la plaque
frontale et à la base de la boîte d'entrée en métal.
3. Insérez les trois fils restants dans les trous à
3
l'arrière du port d'entrée. Poussez les fils à fond
dans les trous et serrez les vis de réglage sur les
1/2 in
15 mm
20
2
4
2
