4� GERÄT IN BETRIEB NEHMEN

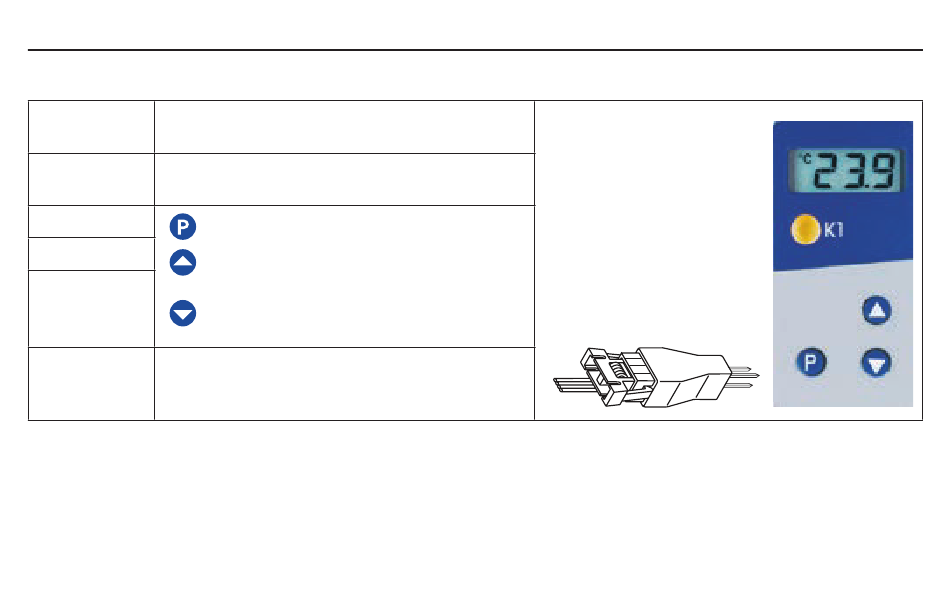

4.1 Anzeige- und Bedienelemente

LC display 6 mm hohe dreistellige Neunsegmentanzeige
und Symbole für Temperatureinheit
LED K1 LED K1 leuchtet, wenn das Relais angezogen
ist.LED K1 erlischt, wenn das Relais abfällt.
Tasten
Setup- Das Gerät wird über ein PC-Interface mit TTL/
Schnittstelle RS232 Umsetzer und Adapter (3-polige Stifte)
mit einem PC verbunden
* Spannungsversorgung anlegen, alle Segmente leuchten zum Test zweimal auf (Segmenttest).
Ist am Gerät alles korrekt angeschlossen, zeigt es den aktuellen Istwert an.
Erscheint eine Alarmmeldung, siehe Kapitel 7 „Alarmmeldungen".
Das Relais arbeitet je nach eingestellter Reglerart, siehe Kapitel 4.2 „Gerätefunktionen einstellen (Parameterebene)".
Programming
Wert vergrößern
Bedienstatus in Freigabeebene wählen
Wert verkleinern
Bedienstatus in Freigabeebene wählen
