Axel
Écrans déposés et enjoliveur « DE » -
Screen inserts and "DE" top cap

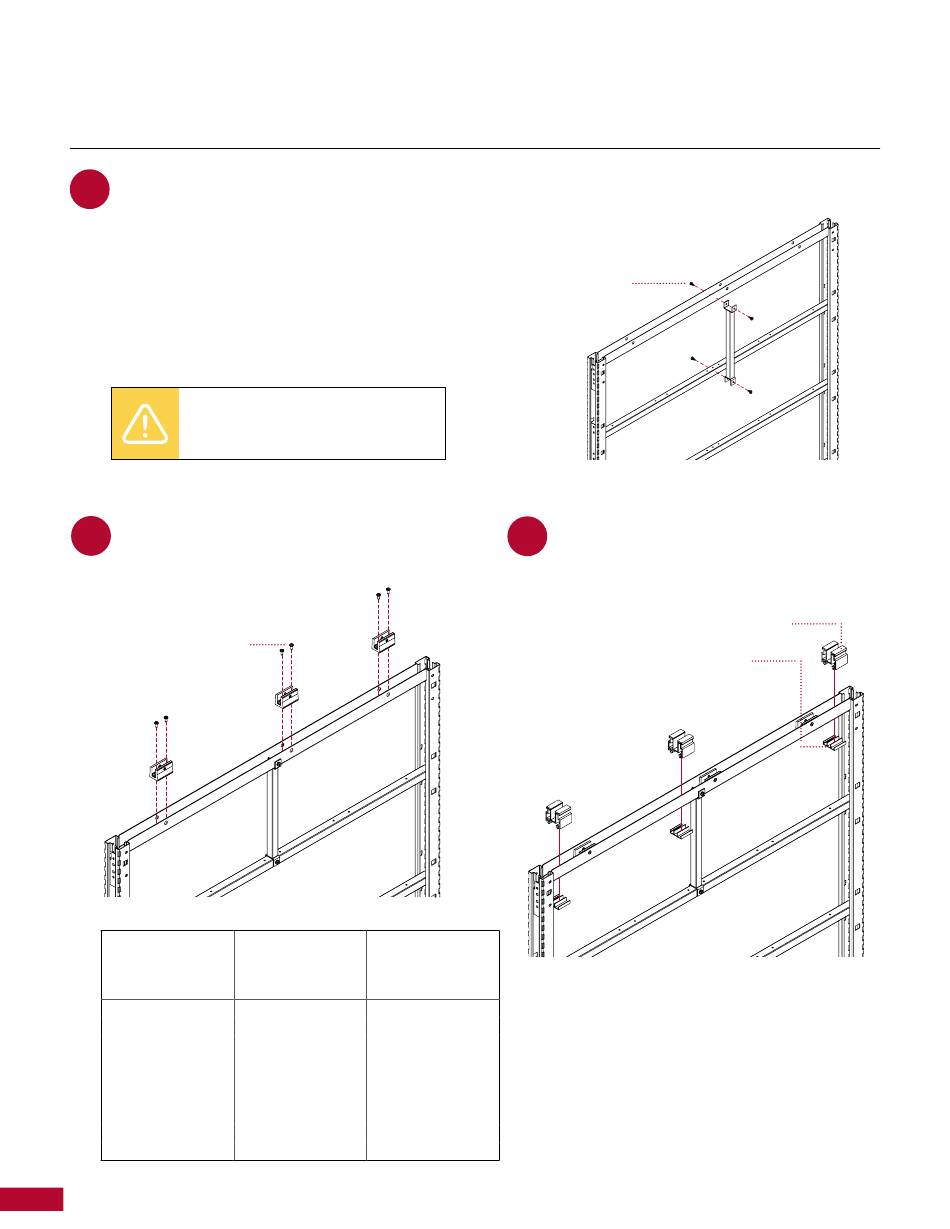

Installer le renfort central 6" H. ou 12" H. Le renfort central doit être décentré si une prise électrique est spécifiée au centre du cadre.
1
Install the 6" H. or 12" H. central reinforcement. The central reinforcement has to be off-center if an electrical outlet is in the center of the panel.
IMPORTANT :
Pour les cadres de 48", 54" et 60" de large /
For frames 48", 54" and 60" wide.
Installer les supports d'écran déposés alignés aux perçages prédéfinis
2
à l'intérieur de la traverse du haut du cadre.
Install screen insert supports aligned with predefined holes inside the rail
at the top of the frame.
Vis tête plate
#12 x 3/4" (2x) /
Flat head screw
Longueur d'écran
déposé /
Length of screen
inserts
24"
30"
36"
42"
48"
54"
60"
66"
72"
2
LW611E-B-REV.11-2019 / artopex.com
Nombre d'attache Nombre de support
Number d'écran déposé /
de fixation /
of fastener brackets Number of screen
insert supports
2
3
3
3
3
5
5
5
6
- T 1 800 378 0189
Vis autoperçante
#10 x ½" (4x) /
Self-tapping screw
Installer les attaches de fixation d'enjoliveur de dessus « DE »
3
et bloquer ces dernières avec les barrures.
Install fastener brackets for "DE" top cap and block them
with fastener bracket locks.
Barrure pour attache de fixation /
2
2
3
3
3
3
4
4
4
guide d'installation
installation guide
Attache de fixation « DE » /
Fastener bracket "DE"
Fastener bracket lock
