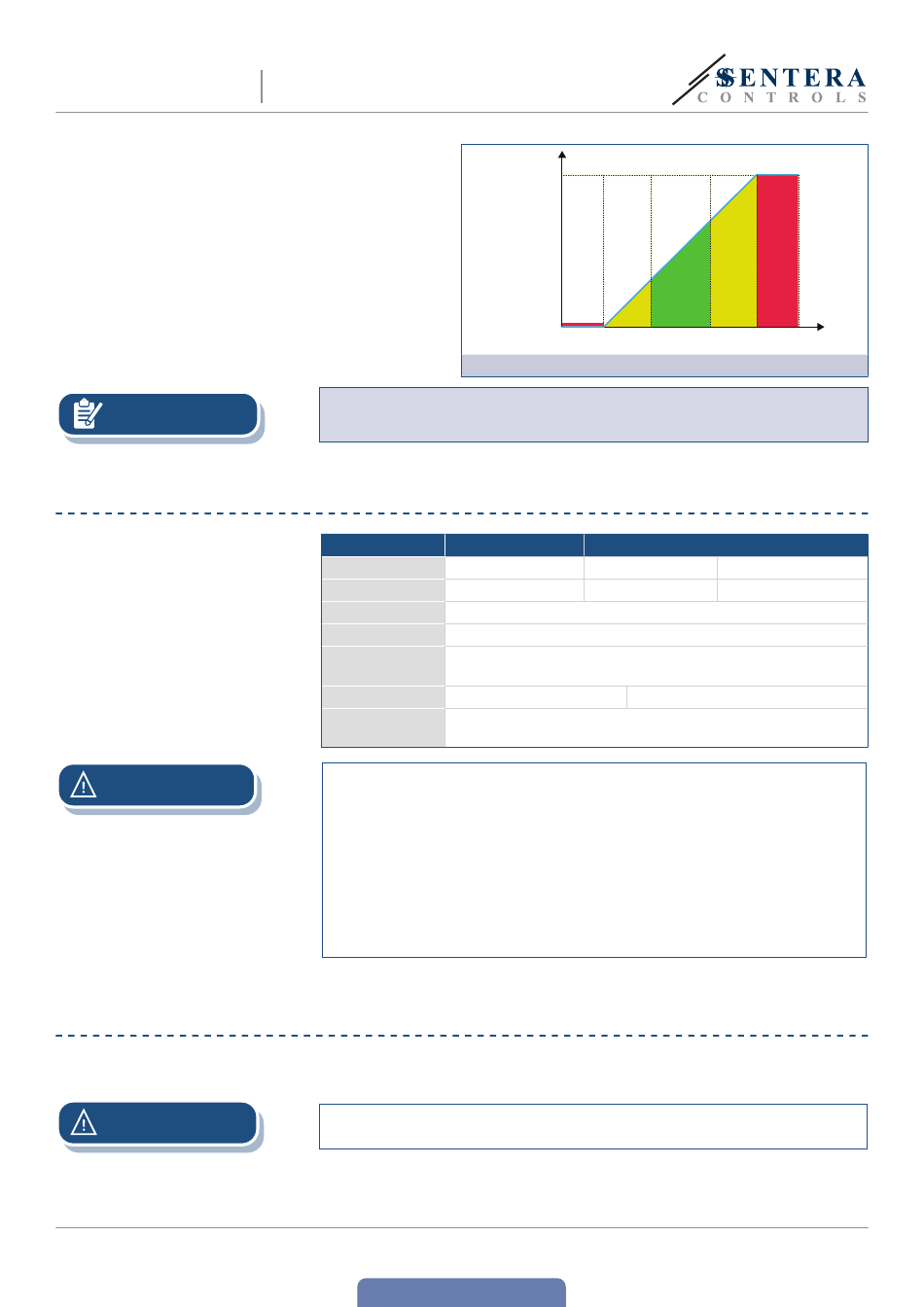

FCVCX-R
NOTE
CÂBLAGE ET RACCORDEMENTS
PRUDENCE
INSTRUCTIONS DE MONTAGE EN ÉTAPES
PRUDENCE
MIW-FCVCX-R-FR-000 - 23 / 11 / 2020
TRANSMETTEUR COVT INTELLIGENT
L'élément de capteur remplaçable mesure le COVT. Sur la base de la mesure du
COVT, un équivalent CO
pas être utilisée pour contrôler la sortie.
Code d'article
V+
V
A
/B
Ao
GND
Raccordements
La version -F du produit ne convient pas pour une connexion à 3 fils. Il a des terres
séparées pour l'alimentation et pour la sortie analogique. Relier les deux masses
ensemble peut entraîner des mesures incorrectes. Un minimum de 4 fils est requis
pour connecter des capteurs de type -F.
La version -G est conçue pour une connexion à 3 fils et dispose d'une 'terre
commune'. Cela signifie que la masse de la sortie analogique est connectée de
manière interne à la terre de l'alimentation. Pour cette raison, les types -G et -F
ne peuvent pas être utilisés ensemble sur le même réseau. Ne connectez jamais
la masse commune d'articles de type -G à d'autres appareils alimentés par une
tension continue. Cela pourrait causer des dommages permanents aux appareils
connectés.
Avant de commencer le montage, veuillez lire attentivement les 'Mesures de sécurité
et de précaution'. Ensuite suivez les étapes de montage suivantes:
Lors de la planification de l'installation, prévoyez un espace suffisant pour la
maintenance et l'entretien. Installez le capteur dans un endroit bien ventilé.
