Temporisation avant l'état prêt : l'appareil réalise un test automatique de 8 s
après mise sous tension. Le système n'est opérationnel qu'au bout de cette durée
de temporisation.
Durée du risque selon EN 60947-5-3 : si un module de poignée quitte la zone
de détection, les sorties de sécurité FO1A et FO1B du module de verrouillage
correspondant se désactivent au plus tard au bout de 260 ms. Cette valeur aug-
mente proportionnellement en cas d'utilisation de plus d'un appareil (voir Durées
pour plusieurs interrupteurs en série).
Temps différentiel : les sorties de sécurité FO1A et FO1B commutent avec un
léger décalage temporel. Elles présentent le même état du signal au plus tard au
bout d'un temps différentiel de 10 ms.
Durées pour un appareil individuel
Actionnement du module
de poignée
Absence du signal FI1A/FI1B
État d'entrée non identique
sur FI1A/FI1B
Court-circuit
sur FO1A/FO1B
ou erreur interne
t
0

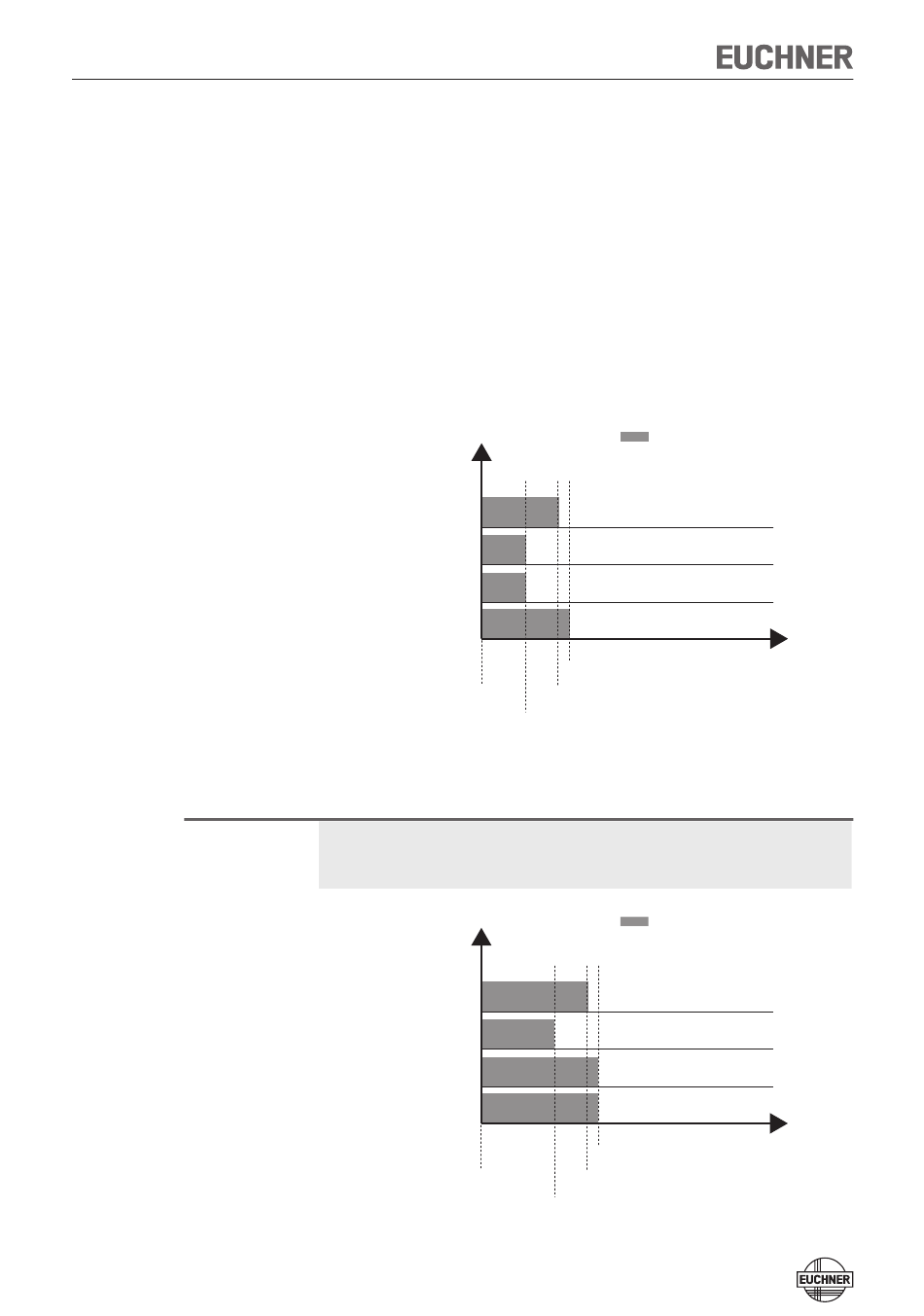

Figure 6 : Durées pour un appareil individuel
Durées pour plusieurs interrupteurs en série
Les durées représentées sont des valeurs maximales avec un montage en série
de 20 interrupteurs de sécurité. Les valeurs obtenues peuvent être inférieures
si le nombre d'interrupteurs mis en œuvre est inférieur.
Actionnement du module
de poignée
Absence du signal FI1A/FI1B
État d'entrée non identique
sur FI1A/FI1B
Court-circuit
sur FO1A/FO1B
ou erreur interne
t
0
Figure 7 : Durées pour plusieurs interrupteurs en série
20
= Sorties de sécurité actives
t
= Instant de déconnexion
off
t
= Instant du défaut/événement
0
t
=
t
+ 300 ms
off
0
t
=
t
+ 260 ms
off
0
t
=
t
+ 150 ms
off
0
= Sorties de sécurité actives
t
= Instant de déconnexion
off
t
= Instant du défaut/événement
0
t
=
t
+ 400 ms
off
0
t
=
t
+ 360 ms
off
0
t
=
t
+ 250 ms
off
0
t (ms)
t (ms)
