Guide d'installation
Elise3

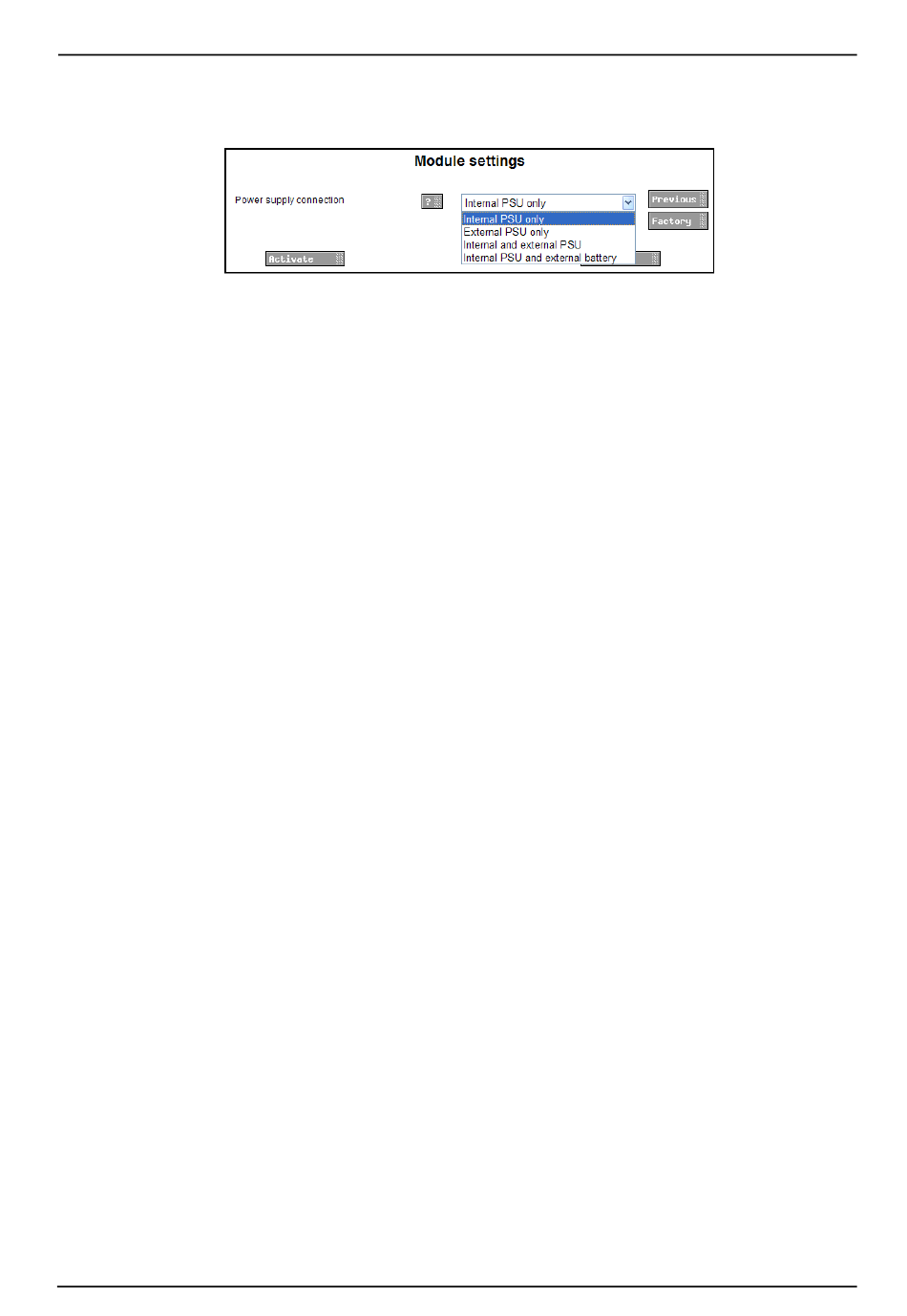

Figure 4. Les paramètres de l'alimentation 'Power supply'
3
Sélectionnez dans la liste déroulante
external PSU or Internal PSU and external battery).
4
Cliquez sur
4.3
Connexions
4.3.1
Ports COM (Communication RS232 avec Equipement Externe)
Nécessite un module Elise3 Standard ou version LON. Si les ports RS232 peuvent être utilisés ou non,
cela dépend aussi de l'application logicielle.
Le module Elise3 a deux connecteurs RS232 identifiés; COM1 et COM2. Comment connecter un
équipement externe au module Elise3 est décrit dans la documentation de l'application logicielle.
4.3.2
Ports Ethernet
Le module Elise3 a deux jacks modulaires (RJ45) 10baseT/100baseT mais seul le jack marqué 1 n'est
utilisé que pour le fonctionnement usuel (Le jack marqué 2 est prévu pour de futures utilisations).
IMPORTANT: Des câbles Ethernet protégés doivent être utilisés pour toute installation dans des
4.3.3
Connexion Bus A vers le système 900
Note: Ne s'applique pas pour la version Elise3 Lite.
Le module Elise3 peut s'installer ensemble avec les modules du système 900 Ascom, soit via le
système modulaire câble Bus ou soit via des lignes torsadées en 1 et 2 sur le bornier à vis du bus A.
Le module a deux jacks modulaires (RJ45) S900 marqué pour le câblage du bus système 900. Si le
câblage via le câble modulaire n'est pas utilisé, les connexions s'établissent par paires torsadées en 1
et 2 sur le bornier à vis du bus A.
01 Septembre 2014 Ver. I
Figure 13.
"Activate"
.
trains pour répondre aux exigences de normalisation des équipements ferroviaires.
(Internal PSU only, External PSU only, Internal and
16/38
TD 92679FR
16
