Guide d'installation
Elise3
1 Attacher les supports de côtés sur module.

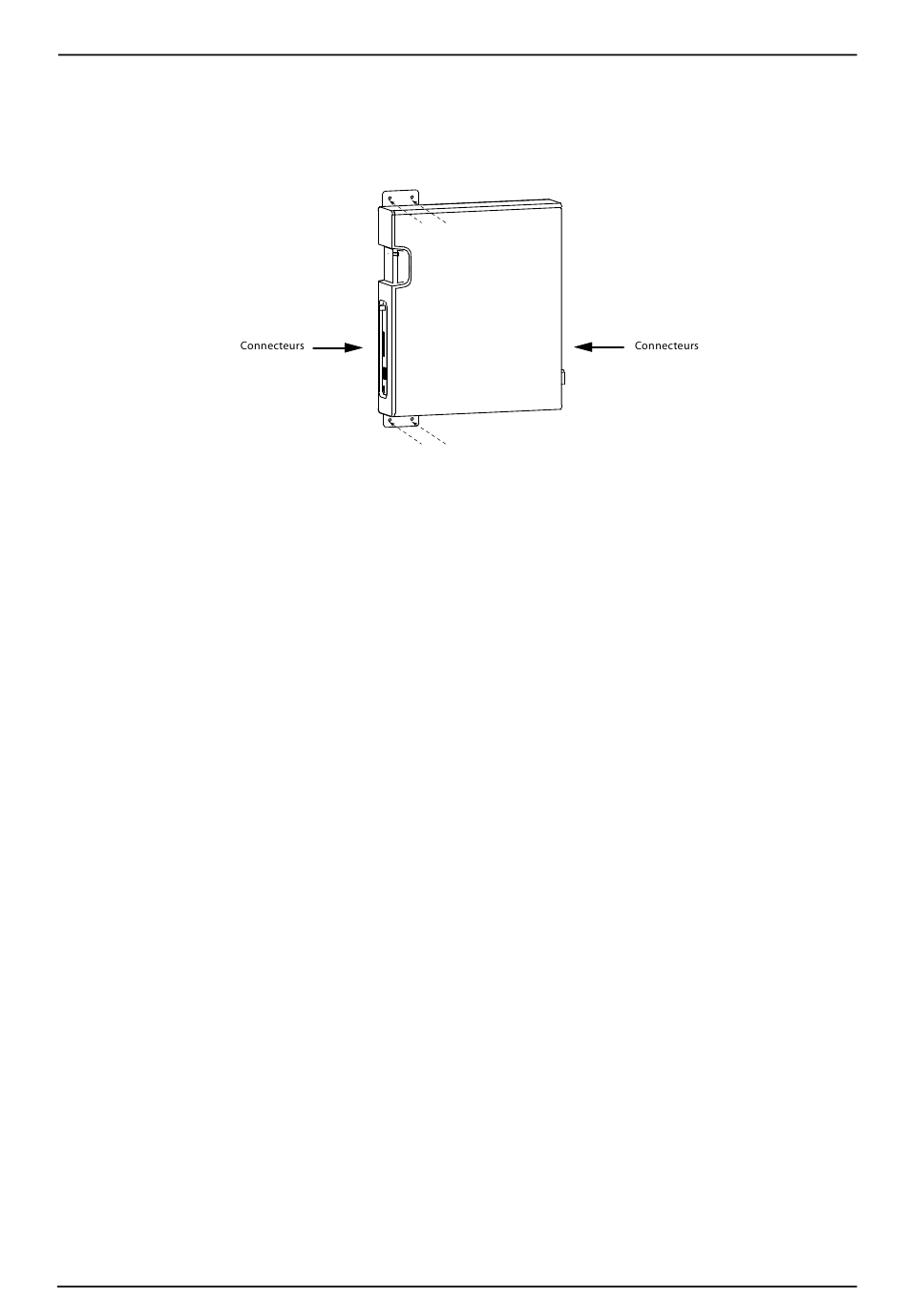

2 Utilisez les vis et chevilles murales (ou d'autres vis et chevilles adaptées aux matériaux du mur)
et montez le module suivant les indications de la figure ci-dessous .
Montage mural
4.1.4

Montage en rack

Le module Elise3 se monte sur un rack 19´´ à la fois en face avant et face arrière . Les accessoires
sont à commander séparément.
Accessoires de montage pour le rack (à commander séparément)
Numéro Article
660324:
660325:
Note: Les vis pour attacher les supports dans le rack ne sont pas incluses à la livraison.
Montage simple module en face avant
• Nécessite un rack 19´´ en kit, montage Standard
01 Septembre 2014 Ver. I
Figure 6.
Rack
Kit de montage rack 19´´, Standard:
Petits supports, gauche/droite, pour le montage en face avant de
deux modules Elise3 et un grand support pour le montage en face
avant d'un module Elise3.
Kit de montage rack 19´´, Réversible/Inversé:
Petits supports, gauche/droite, pour le montage réversible de deux
modules Elise3 et un grand support pour le montage réversible
d'un module Elise3.
11/38
TD 92679FR
