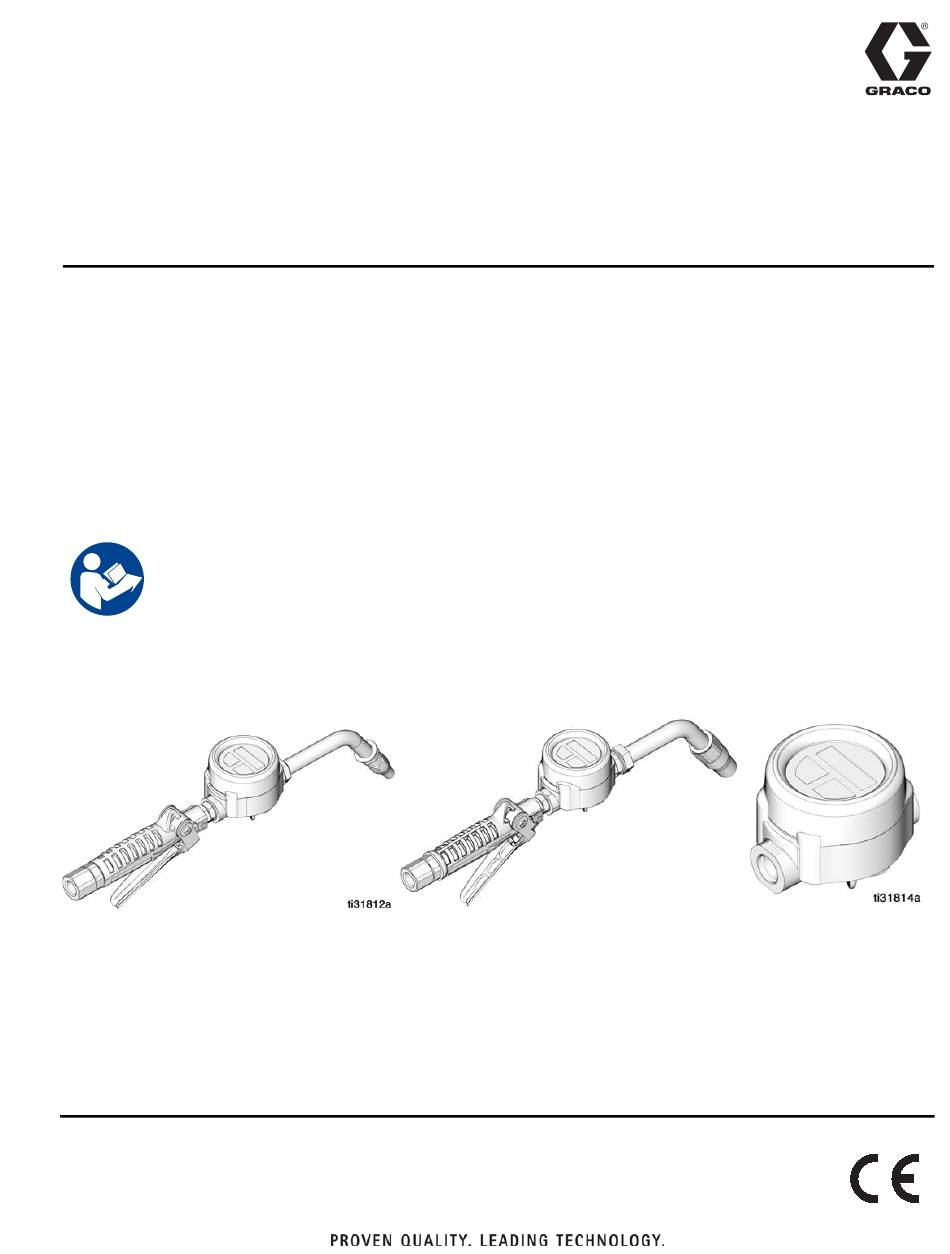

Instructions-Liste des pièces
Volucompteurs EM8,
EM20 et IM20
Utiliser pour distribuer des huiles à base de pétrole et de l'antigel.
Pour un usage professionnel uniquement.
Non homologué pour une utilisation dans des atmosphères explosives
ou dans des zones dangereuses.
Pression de service maximale : 10,3 MPa (103 bars, 1500 psi)
Le compteur mesure en gallons, quarts, pintes ou litres. Le compteur est réglé en usine sur l'unité quarts US.
Consulter les informations sur le modèle à la page 2.
Instructions de sécurité importantes
Lire attentivement l'intégralité des mises en
garde et instructions figurant dans ce manuel.
Conserver ces instructions.
EM8
EM20
3A7291G
FR
IM20
Publicité
Table des Matières
Manuels Connexes pour Graco EM8
Sommaire des Matières pour Graco EM8
- Page 1 Instructions-Liste des pièces Volucompteurs EM8, 3A7291G EM20 et IM20 Utiliser pour distribuer des huiles à base de pétrole et de l’antigel. Pour un usage professionnel uniquement. Non homologué pour une utilisation dans des atmosphères explosives ou dans des zones dangereuses.
-
Page 2: Vannes Régulées Avec Extension Et Buse
Modèles Modèles Débitmètre en ligne EM20 No. du No. du Raccord modèle Entrée Sortie Filetage modèle tournant Filetage Rallonge 25C841 25C915 Flex 25C916 Rigide Vannes régulées avec extension 25C918 Flex 25C919 Rigide et buse 25C921 BSPT Flex 25C922 BSPT Rigide 25C924 BSPP Flex... -
Page 3: Avertissements
Avertissements Avertissements Les avertissements suivants concernent la configuration, l’utilisation, la mise à la terre, la maintenance et la réparation de cet équipement. Le point d’exclamation est un avertissement général tandis que les symboles de danger font référence aux risques associés à une procédure particulière. Lorsque ces symboles apparaissent dans le texte du présent manuel, ou sur les étiquettes d’avertissement, reportez-vous à... -
Page 4: Risques En Lien Avec Une Mauvaise Utilisation De L'équipement
Avertissements AVERTISSEMENTS RISQUES EN LIEN AVEC UNE MAUVAISE UTILISATION DE L’ÉQUIPEMENT Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles. • Ne pas utiliser l’équipement en cas de fatigue ou sous l’influence de médicaments, de drogue ou d’alcool. - Page 5 . 1 est fournie uniquement à titre indicatif. Les composants représentés sont standard ; toutefois, il ne s’agit pas d’un système complet. Contacter son distributeur Graco pour développer un système adapté à ses besoins. Ces vannes de distribution peuvent être montées également sur une console.
- Page 6 . 2 est fournie uniquement à titre indicatif. Les composants représentés sont standard ; toutefois, il ne s’agit pas d’un système complet. Contacter son distributeur Graco pour développer un système adapté à ses besoins. Ces vannes de distribution peuvent être montées également sur une console.
-
Page 7: Mise À La Terre
Installation Mise à la terre Procédure de décompression Appliquer la procédure de décompression chaque fois que l’on voit ce symbole. L’équipement doit être mis à la terre afin de réduire le risque d’étincelles électrostatiques. Les étincelles électriques et d’électricité statique peuvent mettre le feu aux vapeurs ou les faire exploser. -
Page 8: Procédure De Pré-Installation
Installation Installation du compteur Les lettres de repère dans les instructions suivantes réfèrent à l’installation type, F . 1, page 5 et F . 2, page 6. Pour installer un nouveau compteur dans une installation EXISTANTE, prendre les instructions à l’étape 1 et 2. Procédure de pré-installation Pour installer un nouveau compteur dans une installation NOUVELLE, prendre les instructions à... -
Page 9: Fonctionnement
Fonctionnement Fonctionnement Pour activer l’affichage Fonction de RESET numérique Appuyer sur la touche RESET pour effacer la quantité du dernier cycle de distribution et ramener l’affichage Appuyer sur la touche RESET pour effacer le compteur numérique à zéro. (F . 4). avant de démarrer un nouveau cycle de distribution. -
Page 10: Ré-Étalonnage Du Compteur
Fonctionnement 3. CAL (étalonnage) apparaît sur l’écran comme montré 4. Si l’on est satisfait de la distribution, appuyer sur le sur la F . 7. CAL indique que le compteur est prêt bouton RESET pour enregistrer le nouveau facteur pour le mode Étalonnage. d’étalonnage et quitter le mode Configuration. -
Page 11: Vérifier L'exactitude
Fonctionnement Vérifier l’exactitude Instructions pour la distribution 1. Utiliser un récipient propre étalonné. REMARQUE : si l’on utilise un seul récipient, veiller à le nettoyer après chaque distribution. Pour réduire le risque de blessures graves, notamment par injection de produit, ne jamais dépasser la 2. -
Page 12: Montage De La Batterie
Fonctionnement Montage de la batterie 4. Pour relâcher le verrouillage de la gâchette, tirer la gâchette vers le corps de la vanne. 1. Décompression, page 7. 2. Retirer la protection contre les chocs (14) (F . 14). 3. Retirer les 4 vis (13) du boîtier du compteur (3), et retirer la collerette électronique (3a) (F . - Page 13 Fonctionnement 5. Tirer le ruban de retenue de la batterie, situé sous les batteries, pour les déloger, comme montré à la . 15. Éliminer les batteries conformément aux réglementations locales à ce sujet. Ruban pour retrait de la batterie . 15 6.
- Page 14 Pièces Pièces Valve (Réf. 1, page 16) 3A7291G...
- Page 15 Pièces Valve (Réf. 1, page 16) Réf Référence Description Qté Réf Référence Description Qté 115d RESSORT, loquet POIGNÉE, vanne, usage standard, 116d VERROU, levier modèles 25D433-25D435 130168 RACCORD, POIGNÉE, vanne, 3/4” ORB x 3/4” ORB, débit moyen, modèles 25D436 modèles 25D433-24D435 à...
- Page 16 Pièces Pièces Volucompteurs EM8, EM20 et IM20 * Voir Pièces de vanne, page 14 3A7291G...
- Page 17 PROTECTION, chocs EM20, 1/2 BSPT x 7/8 ORB, 21uH BATTERIES, AAA modèles 25C921, 25C922 25D939 VANNE, EM20, 1/2 BSPP x 7/8 ORB, Volucompteur EM8 modèles 25C924, 25C925 25D440 VANNE, EM20, 3/4 BSPT x 7/8 ORB, Réf Référence Description Qté modèles 25C927, 25C928...
-
Page 18: Dépannage
Les batteries de la commande Remplacer la batterie. Commander le kit électronique sont déchargées de réparation de batterie EM8/20 25D936. Le kit comprend le siège, les batteries et dispositif de retenue. Les segments de l’afficheur ne s’éclairent Des vis desserrées de fixation de la carte... -
Page 19: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Volucompteurs EM8, EM20, IM20 Unités impériales (E.U.) Système métrique Débit maximum recommandé (dans des conditions de fonctionnement normales) Vanne de distribution régulée EM8 8 gpm 30,3 lpm 75,7 lpm Vannes de distribution régulées EM20 20 gpm... -
Page 20: Garantie Graco De 5 Ans Sur Les Compteurs Et Vannes
Graco garantit que tout le matériel mentionné dans le présent document, fabriqué par Graco et portant son nom, est exempt de défaut de matériau et de fabrication à la date de la vente à l’acheteur et utilisateur initial. Sauf garantie spéciale, étendue ou limitée publiée par Graco, Graco s’engage à...
