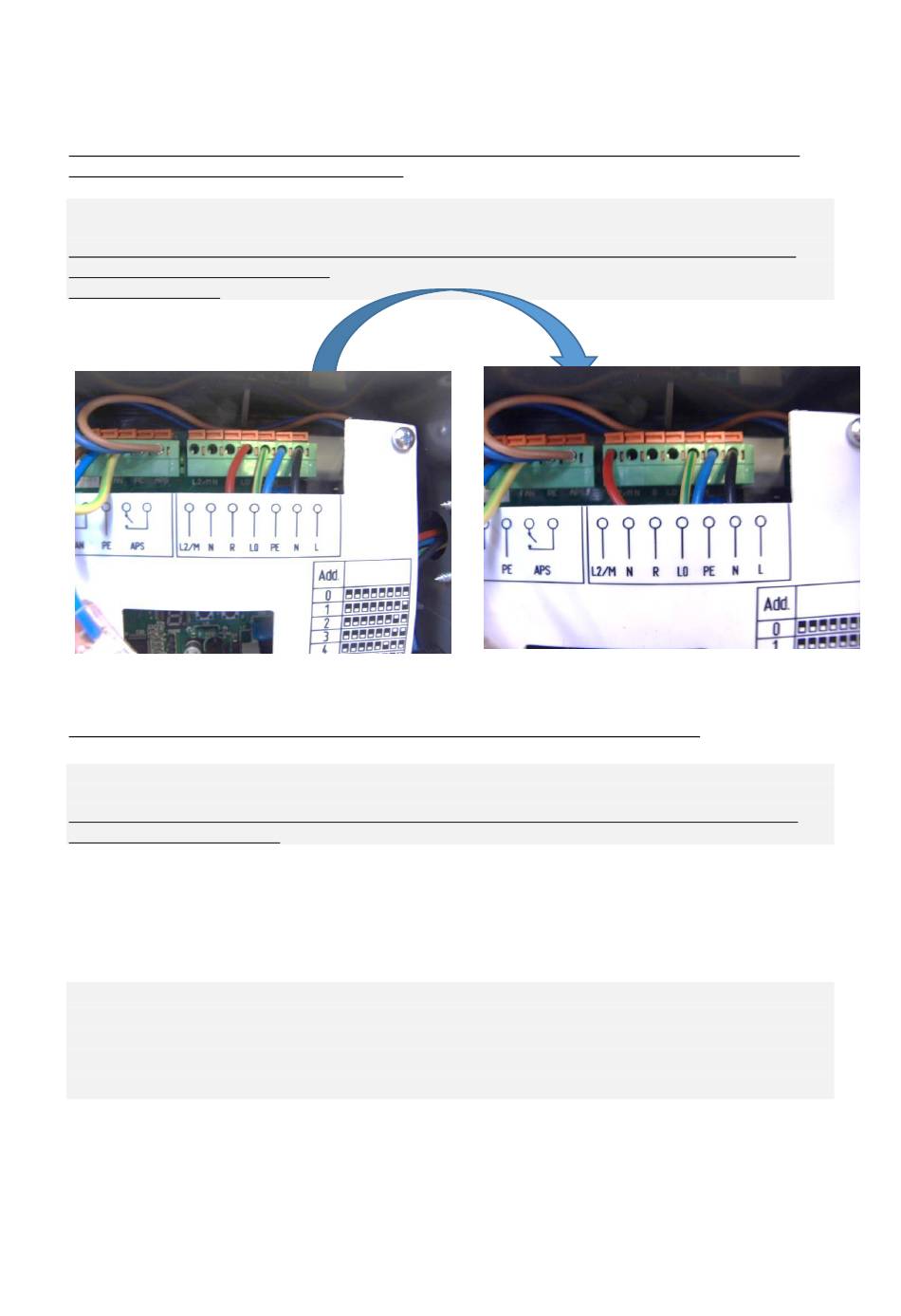

2) Änderung interne Belegung Platine IC 4000 für modulierende Geräte
Werkseitig ist die Verkabelung zwischen dem GDM-Sockel und der Platine bereits ausgeführt.
Bei alternativem Anschluß Modulation ist auf
IC 4000 das rote Kabel von Kontakt LO
Platine
[Störung] auf M [Modulation] umstecken!
2) Modification de l'affectation interne de la carte IC 4000 pour les dispositifs de modulation
Le câblage entre la prise GDM et le terminal de carte est installé en usine.
Pour la connexion de modulation alternative, le câble rouge de la carte IC 4000 doit être
changé du contact LO [défaut]
à M [modulation] !
3) Änderung Parameter PP01 der IC 4000
Parameter PP01 ist werksseitig auf 1 gesetzt [Modbus-Kommunikation].
Bei alternativem Anschluß Modulation ist Parameter zwingend auf 0 zu setzen.
3) Modification du paramètre PP01 de l'IC 4000
Le paramètre PP01 est réglé en usine sur 1 [communication Modbus].
Pour la connexion de modulation alternative, le paramètre PP01 doit être réglé sur 0 [sans
communication Modbus].
4) Aufsetzen neue Software SchwankControl Touch
Auf die zentrale Regeleinheit Schwank Control Touch [Regler- und Displayplatine] können bei
Inbetriebnahme, Wartungsarbeiten etc. die neueste Softwareversion aufgespielt werden.
3)
Mise à jour du logiciel SchwankControl Touch
La dernière version du logiciel peut être installée sur l'unité de commande Schwank Control
Touch [carte de commande et d'affichage] lors de la mise en service, des travaux de
maintenance, etc.
Révision : 3.0
Page 44 of 70
