SC2A1
VARIATEUR DE VITESSE À AUTOTRANSFORMATEUR MONOPHASÉ
230 VCA À DEUX VITESSES AVEC CT ET MARCHE / ARRÊT

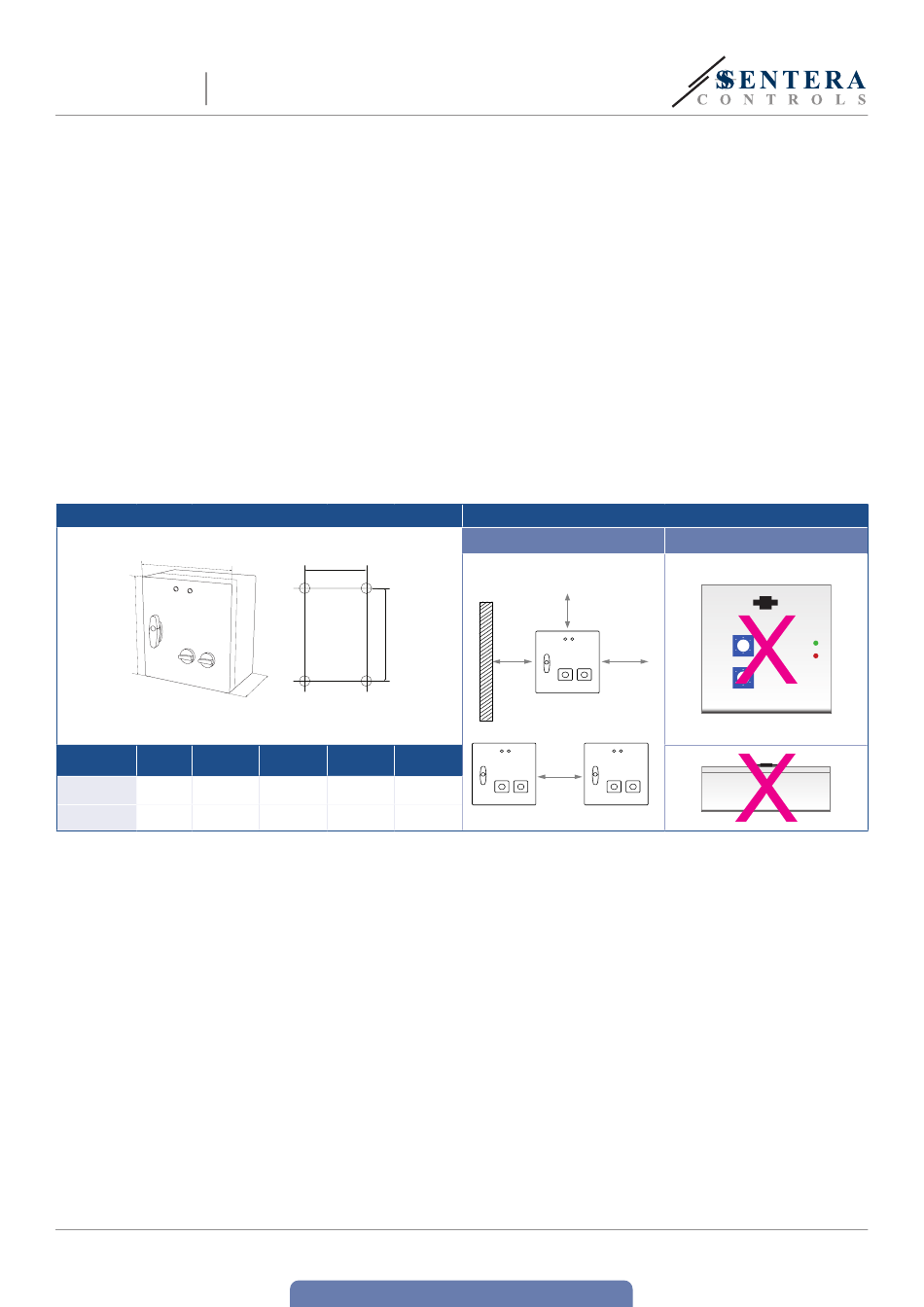

Fig. 1 Dimensions de montage
A
B
Code d'ar-
A
B
ticle
[mm]
[mm]
SC2A1100L25
300
425
SC2A1130L25
300
425
MIW-SC2A1100-1300-L25-FR-000 - 05 / 03 / 2021
2.
Montez le boîtier en utilisant des vis ou des boulons résistants à la corrosion.
Respectez la position de montage correcte et les dimensions de montage de
l'unité (voir Fig.1 Dimensions de montage et Fig.2 Position de montage). Les
trous de montage se trouvent sur le panneau arrière à l'intérieur du boîtier et
sont recouverts de bouchons d'obturation.
3.
Faites attention aux instructions suivantes afin de minimiser la température de
fonctionnement:
3.1
Respectez les distances, entre le mur / plafond et l'appareil et entre
deux appareils, comme montré dans Fig. 2. Afin d'assurer une ventilation
suffisante du variateur, un espace libre de chaque côté doit être maintenu.
3.2
Lorsque vous installez l'appareil, n'oubliez pas que plus vous l'installez haut,
plus l'appareil chauffe.
d'installation correcte peut être d'une grande importance.
3.3
Si la température ambiante maximale ne peut être respectée, veuillez
prévoir une ventilation / refroidissement forcé supplémentaire.
Ne respectant pas les règles susmentionnées peut réduire la durée de vie et
soulage le fabricant de toute responsabilité.
4.
Une fois fixés en place, les vis ou les boulons de fixation doivent être scellés pour
maintenir le niveau de protection IP du boîtier.
5.
Étant donné que le boîtier du régulateur est en métal, il doit être relié à la terre
et lié à d'autres surfaces métalliques existantes.
D
E
C
C
D
[mm]
[mm]
[mm]
175
255
355
175
255
355
6.
Insérez les câbles dans les presse-étoupes et effectuez le câblage conformément
au schéma de câblage (voir Fig. 3) en respectant les informations de la section
"Câblage et connexions" ci-dessus.
6.1
Raccordez l'alimentation (borniers L, N et PE);
6.2
Raccordez le(s) ventilateur(s) (borniers M, N, PE);
6.3
Connectez le contact normalement fermé CL pour l'horloge externe (pour la
commutation haut / bas). En standard, livré avec un pont entre les bornes
CL.
6.4
Le cas échéant, connectez la sortie non régulée (L1 et N). Il peut être utilisé
pour alimenter une vanne 230 VCA, une lampe, etc. lorsque le commutateur
n'est pas sur la position '0' (voir Tableau 1 ci-dessous).
6.5
Le cas échéant, connectez les contacts CT pour la surveillance de la
protection thermique du moteur aux bornes CT du moteur. En standard,
livré avec un pont entre les bornes CT.
6.6
Le cas échéant, raccordez les contacts normalement fermés et normalement
ouverts pour la commutation marche / arrêt externe ou à distance (bornes
OC, CC).
6.7
Le cas échéant, connectez la sortie d'alarme (N, AL). La sortie d'alarme
est activée (230 VCA) lorsque la fonction de surveillance CT détecte une
surchauffe du moteur. La charge résistive maximale est de 0,5 A.
