6 Montage des capteurs
6.1 Préparer le montage du capteur
Avant de démarrer le montage sur le toit, vous pouvez
prémonter les bouchons au sol afin de faciliter les
travaux à réaliser ultérieurement sur le toit.
Pour fixer les bouchons (de même que les connecteurs
des tubes ondulés et les tubes de raccordement dans
une phase ultérieure), les raccordement doivent être
équipés de brides de fixation.
DÉGATS SUR L'INSTALLATION
dus à des fuites au niveau des
raccordements des capteurs.
ATTENTION!
Les connecteurs des tubes ondulés, les
tubes de raccordement et les
raccordements des capteurs ne doivent
être ni endommagés ni encrassés.
Pour faciliter le montage, les
raccordements des capteurs sont
recouverts d'une graisse spéciale en
usine. Aucune autre graisse ne doit
être utilisée.
6.1.1 Raccordement hydraulique
Les capteurs doivent être montés de manière à ce que
la gaine de réception de la sonde du capteur
(fig. 40, pos. 1) soit orientée vers le haut.
CONSEIL D'UTILISATION
Les conduites de raccordement
hydrauliques peuvent être raccordées à
droite (fig. 39) ou à gauche (fig. 40). Dans
cette notice, les schémas illustrent des
exemples de raccordements à droite.
La gaine de la conduite dans le capteur forme un
méandre double permettant d'effectuer deux
raccordements hydrauliques différents:
Raccordement simple jusqu'à maxi. 5 capteurs
Vous pouvez effectuer le raccordement simple pour un
champ de 5 capteurs maxi. (fig. 39 et fig. 40).
Raccordement alterné jusqu'à maxi. 10 capteurs
Si plus de 5 capteurs sont montés dans une rangée, le
raccordement hydraulique doit être effectué en
alternance (principe de Tichelmann, fig. 41).
Le raccordement alterné peut également être utilisé
pour moins de 6 capteurs (fig. 41).
28
Notice de montage Logasol SKS 4.0 Montage sur toits terrasse et façades • Edition 04/2006
1
4
4
1

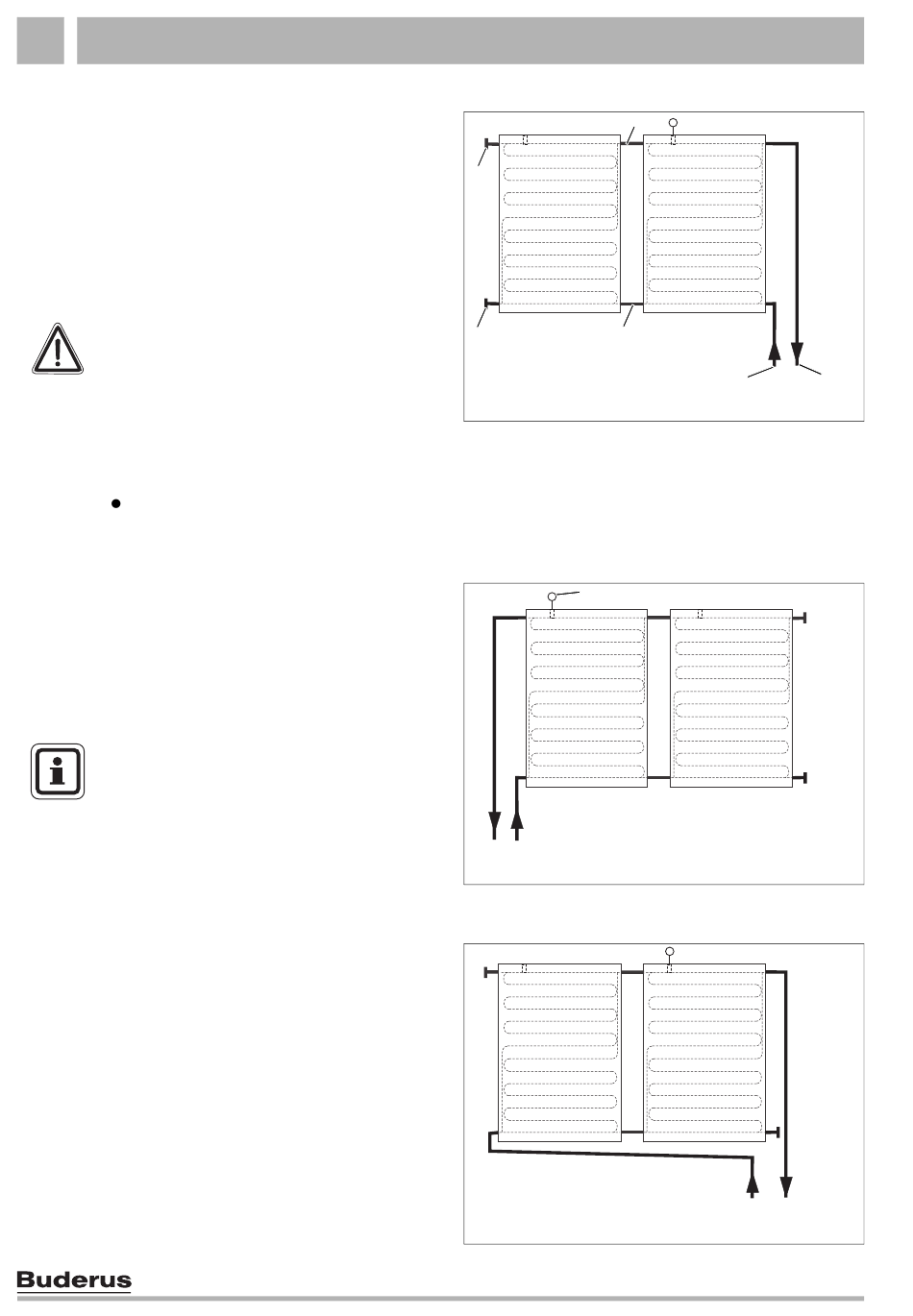

Fig. 39 Raccordement hydraulique à droite jusqu'à
maxi. 5 capteurs
Pos. 1: Connecteur de tube ondulé
Pos. 2: Conduite de départ
Pos. 3: Conduite de retour
Pos. 4: Bouchon
1
Fig. 40 Raccordement hydraulique à gauche jusqu'à
maxi. 5 capteurs
Fig. 41 Raccordement hydraulique alterné
