5 Montage des supports sur toit terrasse et façade
5.1.2 Version avec support supplémentaire
(accessoire)
En cas de charges supplémentaires, un support
supplémentaire est nécessaire pour le montage vertical
(ainsi que des rails profilés supplémentaires, page 26)
pour le deuxième capteur et tous ceux qui s'en suivenet
(fig. 22). Cette version peut être utilisée pour les
charges suivantes:
– Hauteur de bâtiment maxi. 100 m (hauteur de
montage)
– Charge due à la neige maxi. 3,8 kN/m²
CONSEIL D'UTILISATION
Avec un montage horizontal, la version de
base (fig. 21, mais avec le rail
supplémentaire page 26) permet une
hauteur de bâtiment maxi. de 100 m et
une charge due à la neige de maxi.
3,8 kN/m².
18
Notice de montage Logasol SKS 4.0 Montage sur toits terrasse et façades • Edition 04/2006
980 190

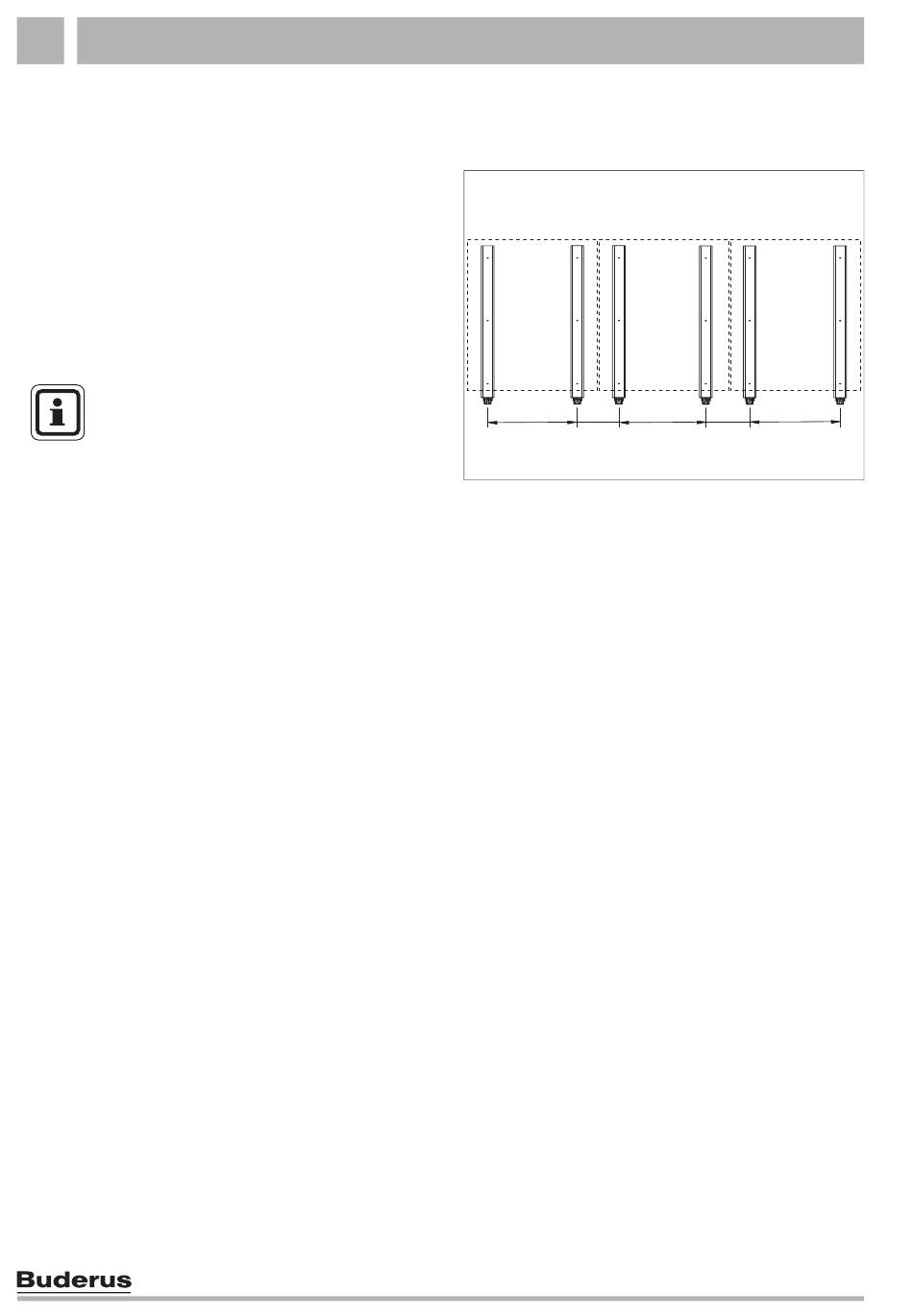

Fig. 22 Supports supplémentaires pour 3 capteurs verticaux
Sous réserve de modifications techniques!
