No.66 Circuit multiple monostable

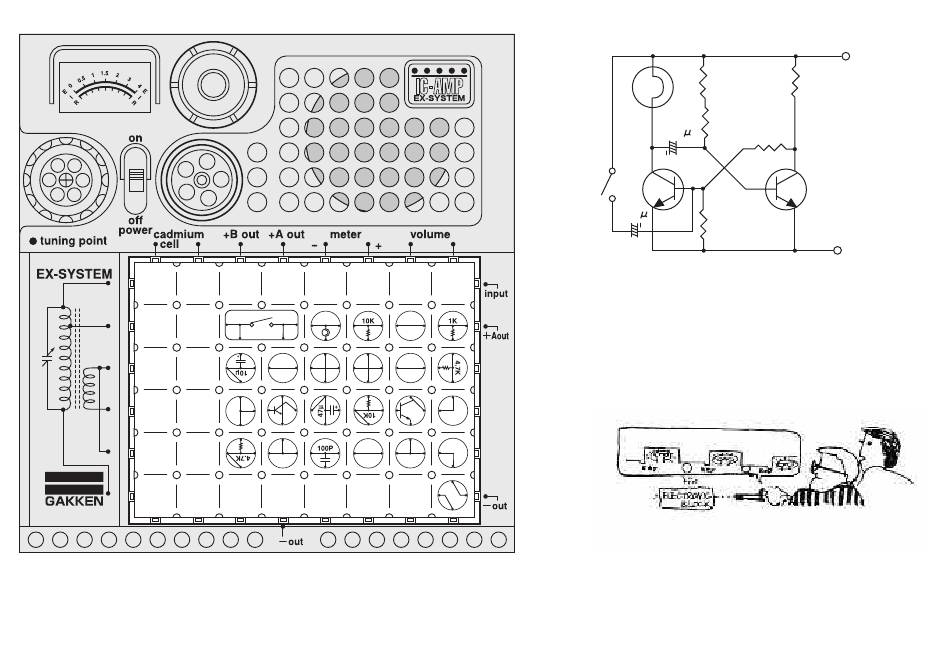

Attention: Suivez le diagramme pour le placement des blocs exactement lorsque vous faites cette expérience. Si tu ne le fais pas,
les bIocks peuvent être endommagés. Vérifiez que les quatre piles de 1,5 volts sont en place avant de commencer.
-
74-
Schéma de circuit de cette expérience:
1K
10K 47
4.7K
+
dix
4.7K 10K
+
Vous avez appris que chaque fois que l'interrupteur à clé de la carte
électronique est enfoncé, quelque chose est activé. Dans ce circuit, lorsque
l'interrupteur à clé est enfoncé pendant environ 0,2 seconde, l'Iamp s'allume
une fois et s'éteint immédiatement. Ce type de circuit est utilisé pour
l'éclairage d'une ampoule sur un bus et à diverses autres fins. Pouvez-vous
penser à d'autres applications intéressantes pour ce circuit?
+ A OUT
- EN DEHORS
