Testeur de diode No.138

Attention: Suivez le diagramme pour le placement des blocs exactement lorsque vous faites cette expérience. Si tu ne le fais pas,
les bIocks peuvent être endommagés. Vérifiez que les quatre piles de 1,5 volts sont en place avant de commencer.
- 146-

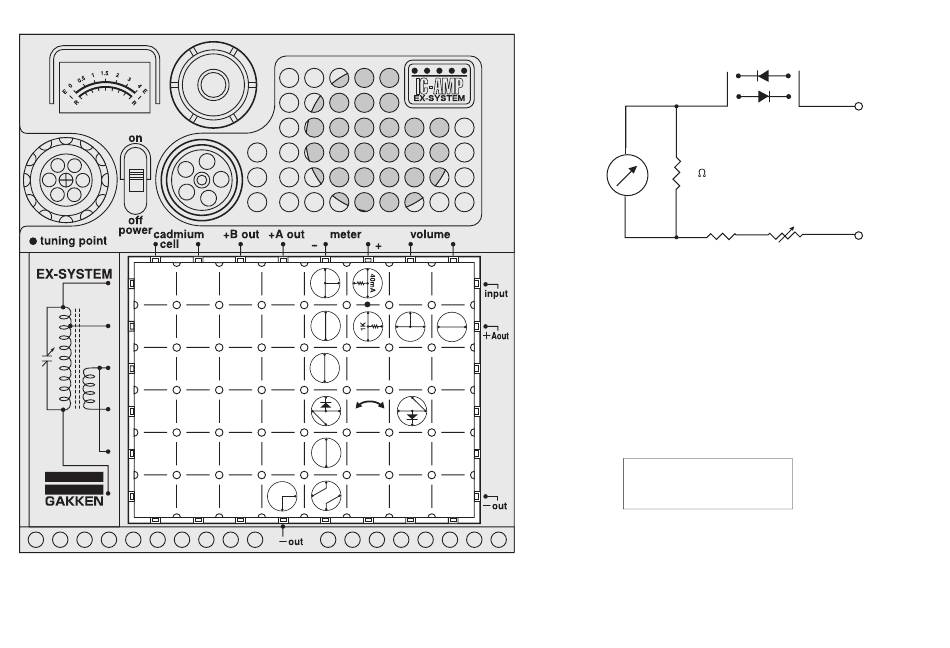

Schéma de circuit de cette expérience:
4,7 (40mA)
1K 10K
Vous avez jusqu'à présent appris différentes méthodes de base de mesure
électrique à l'aide d'un compteur. Vous allez maintenant étudier les applications
pratiques des connaissances que vous avez acquises. Vous allez d'abord faire
une expérience avec un testeur de diode en utilisant la fonction de redressement
de la diode. D'autres expériences connexes avec WiII FoIIow. Disposez les blocs
comme illustré à gauche. Allumez l'interrupteur d'alimentation; le pointeur du
compteur ne bouge pas. inversez les diodes comme indiqué par la flèche dans
l'illustration. Cette fois, le pointeur du compteur pivote pour indiquer qu'un courant
traverse la diode. Lorsque le pointeur du compteur se déplace dans cette mesure,
la diode fonctionne bien.
Si le compteur indique environ 0,5, la
qualité est bonne.
+ A OUT
- EN DEHORS
