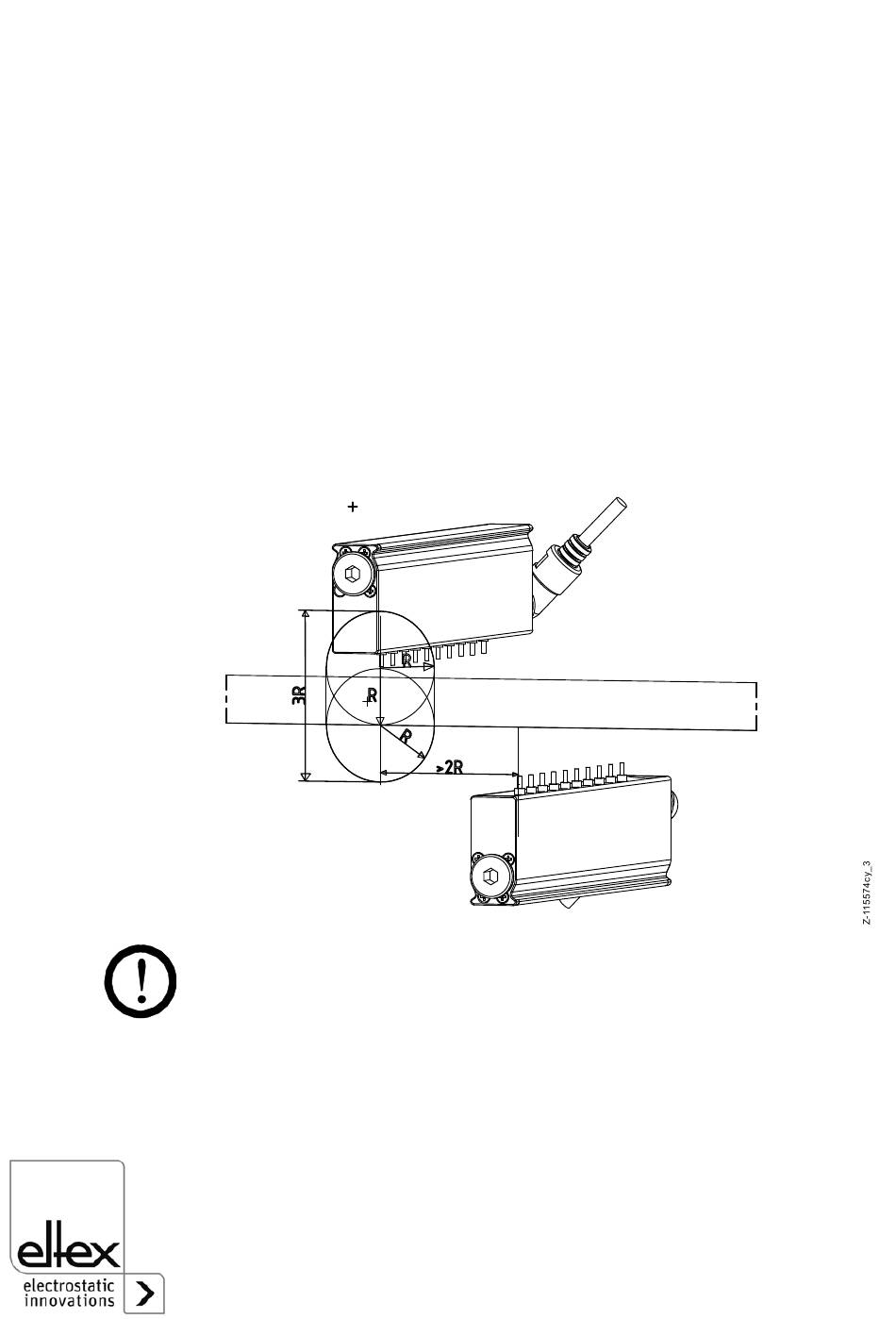

Fig. 5:
Zone exempte de
matériau conduc-
teur avec les
dimensions R
Emplacement de montage de l'électrode de décharge
Pour obtenir les meilleurs résultats de décharge, il convient de placer
l'électrode dans les zones à capacités minimales de bande. En pratique,
ceci signifie un montage à des distances les plus grandes possible de
l'environnement machine. Par conséquent, l'électrode de décharge ne
doit pas être montée sur les rouleaux libres.
À titre de référence, observons la constatation suivante :
Au moins un espace de rayon R égal à la distance séparant l'électrode de
la bande de papier, doit être exempt de matériau conducteur (Fig. 5). La
distance entre les pointes d'émission et les parties de la machine reliées à
la terre doit être plus grande que celle entre les pointes d'émission et le
substrat à décharger.
Suivant l'application, la distance entre l'électrode de décharge R60L et le
support doit être comprise entre 100...1000 mm.
Pour une décharge des deux faces les électrodes ne doivent pas être
positionnées face à face. La distance entre les électrodes devrait être le
double de la distance R entre l'électrode et la bande de papier.
14
BA-fr-2082-2207_R60L
