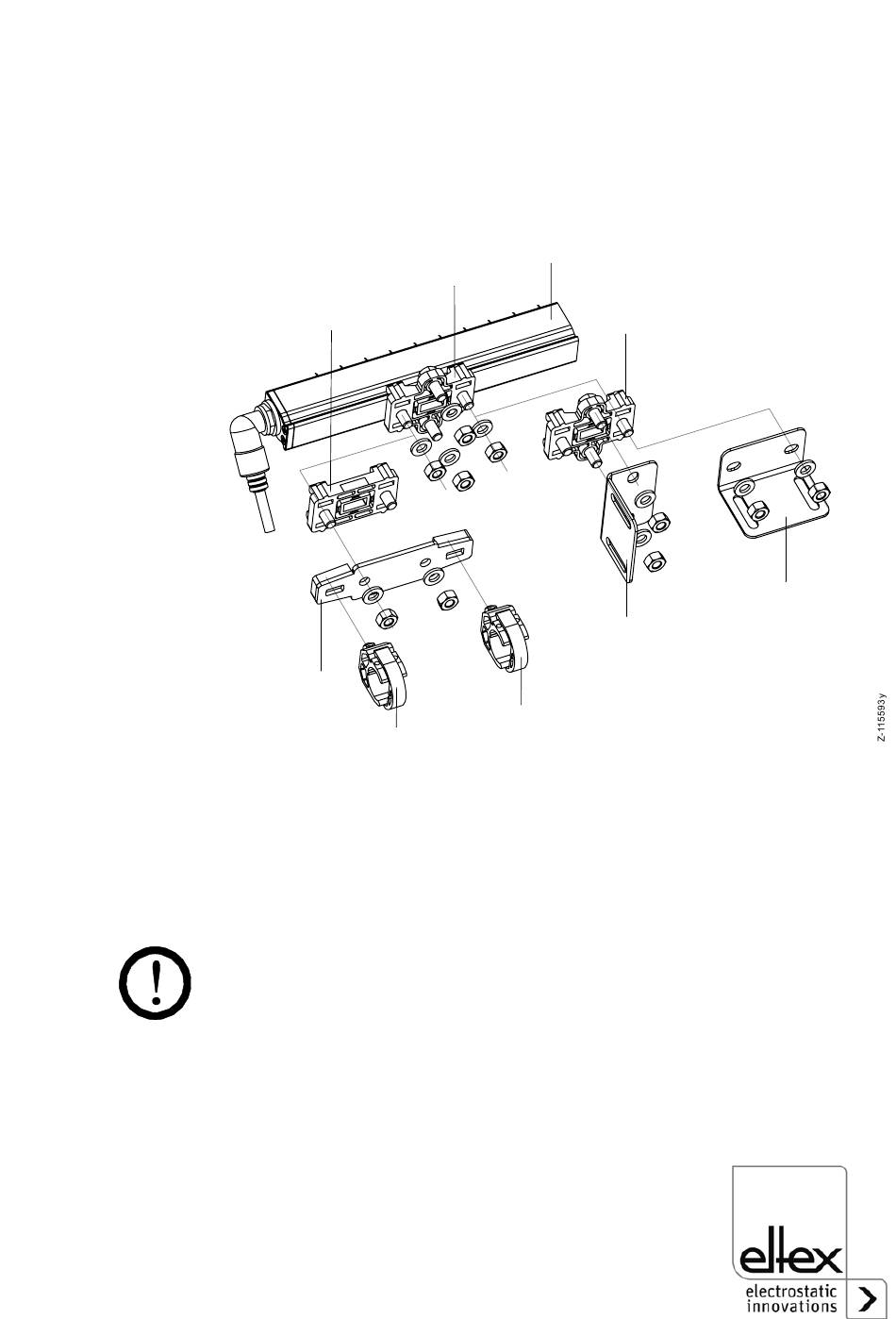

Fig. 2:
Montage de l'élec-
trode de décharge
R60L
BA-fr-2082-2207_R60L
3. Installation et montage
3.1 Montage de l'électrode de décharge R60L
Les électrodes de décharge des séries R60L se fixent au moyen de sup-
ports spéciaux à la paroi de la machine. Afin de faciliter le montage, il est
recommandé d'employer le kit de montage proposé par Eltex (Fig. 2). La
Fig. 3 / Fig. 4 illustre les principes de montage.
1
Électrode de décharge
2
Support
3
Support étroit
Le profilé de l'électrode comporte une rainure latérale continue dans
laquelle les supports de l'électrode sont positionnés avec des espaces
réguliers. Pour fixer définitivement l'électrode, il suffit de serrer 2 vis par
support à un couple de 0,8 Nm.
Attention !
Répartir les supports avec des espaces réguliers sur toute la longueur !
Longueur d'un mètre max. : 2 supports / électrode
Longueur de plus d'un mètre : 2 support / mètre
Utiliser de préférence du matériel de montage en plastique afin de garantir
le meilleur fonctionnement et la meilleure capacité de décharge possibles.
11
4 Adaptateur
5 Clip
6 Èquerre de montage
