STR-4
VARIATEUR DE VITESSE À AUTOTRANSFORMATEUR
TRIPHASÉ 400 VCA STANDARD
PRUDENCE
PRUDENCE
VÉRIFICATION DE L'INSTALLATION
PRUDENCE
MIW-STR-4-FR-000 - 09 / 09 / 2021

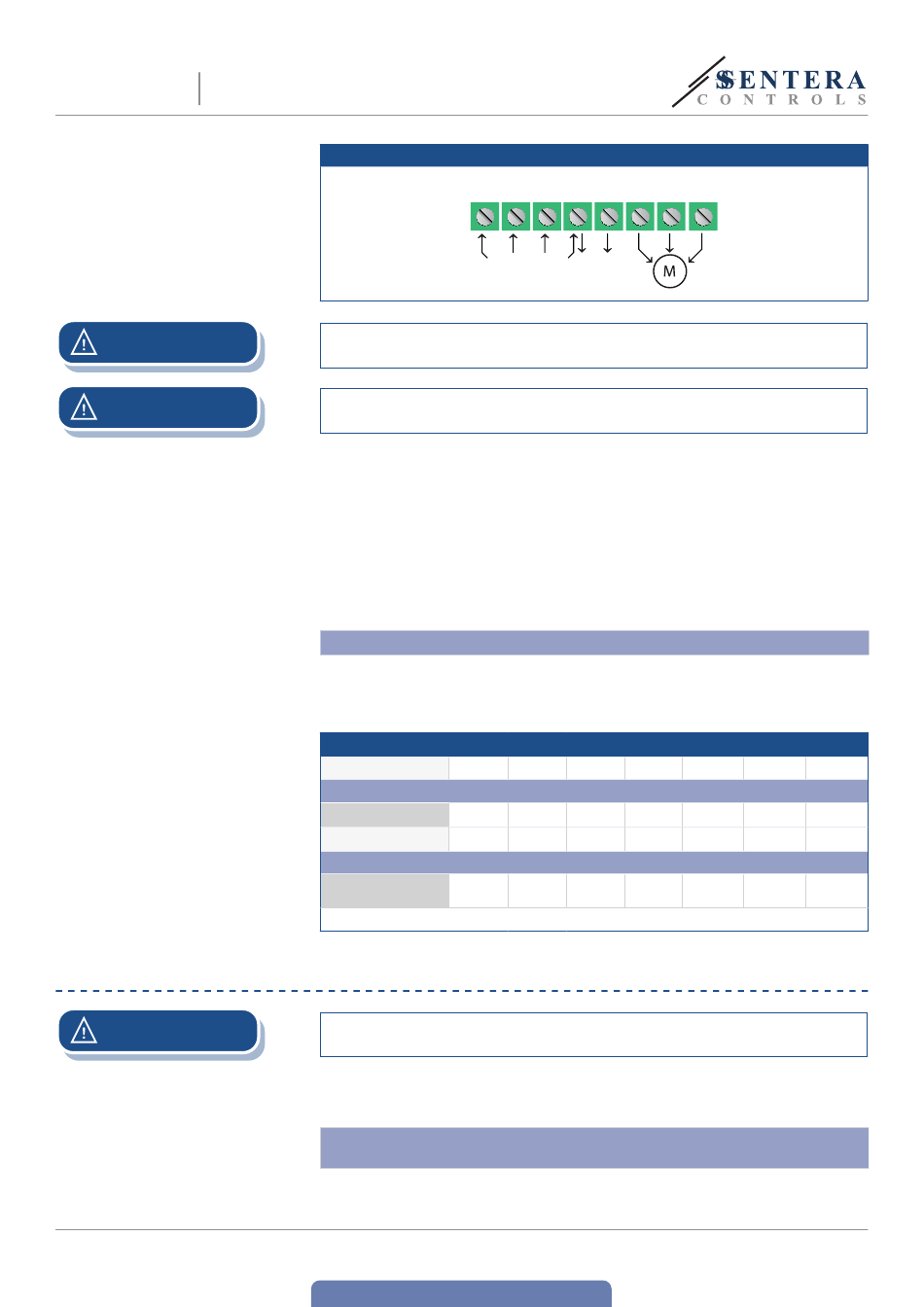

Fig. 3 Câblage et raccordements
R
triphasé
Tous les travaux doivent être effectués avec des outils complètement isolés de
l'alimentation électrique.
Assurez-vous que les raccordements sont corrects avant d'allumer l'appareil.
7.
Fermez le couvercle.
8.
Tournez le commutateur à "0".
9.
Serrez les presse-étoupes.
10.
Mettez sous tension.
11.
Assurez-vous que le variateur à autotransformateur peut fonctionner
normalement (considérez un sectionneur).
12.
Tournez le commutateur dans la position appropriée pour ajuster la tension de
sortie.
Paramètres facultatifs
La configuration standard des tensions de sortie est indiquée dans Tableau 1 ci-
dessous. Cependant, si plus de 5 tensions de sortie sont disponibles, il est possible
de régler les 5 paliers en modifiant le câblage interne.
Série des tensions Tableau 1
Position du bouton
0
Sortie régulée [VCA]
Version L40
0
Version L50
0
Sortie non-régulée [VCA]
L1
0
* Disponible mais ne pas raccordé.
Utilisez uniquement des outils avec des poignées non-conductrices lorsque vous
travaillez avec des appareils électriques.
Après avoir connecté l'appareil au secteur, la LED verte sur son couvercle doit
s'allumer pour indiquer que le variateur est alimenté.
Le fonctionnement en toute sécurité dépend de l'installation correcte. Avant la
mise en service, vérifiez ce qui suit:
www.sentera.eu
Retour à la Table des matières
S
T
N
L1
U
V
3 x 400 Vac
VCA
230 Vac
VCA
3ph + N
-
1
2
130
180
-
130*
170
220
230
230
230
W
3
4
5
230
300
400
260
300
400
230
230
230
7 - 8
