Interface PROFINET X1 avec commutateur à 2 ports (X1 P1 R et X1 P2 R)
Le tableau suivant indique le brochage des connecteurs pour l'interface PROFINET avec
commutateur à 2 ports. L'affectation correspond à la norme Ethernet pour un connecteur
RJ45.

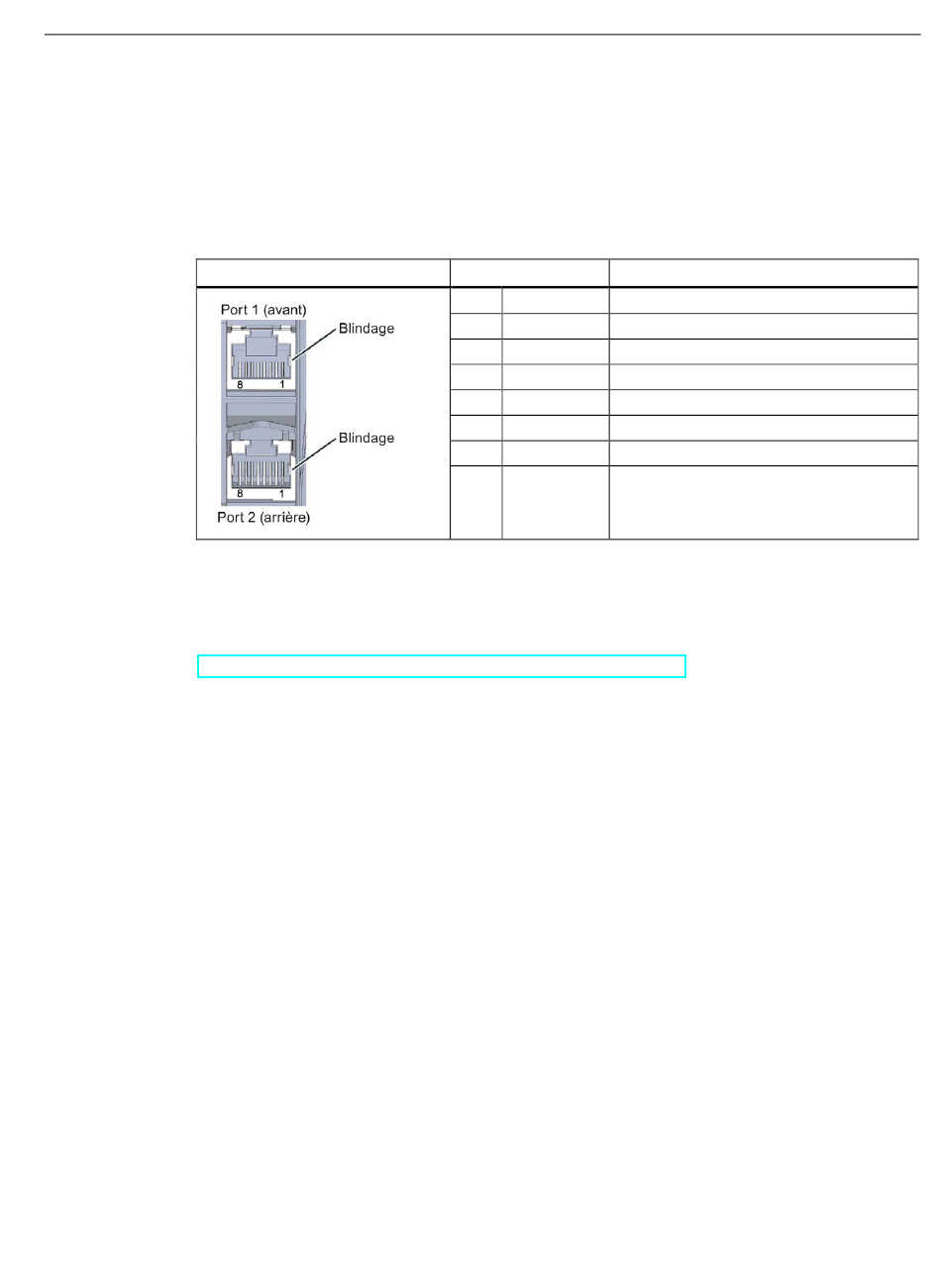

Tableau 3- 1 Brochage interface PROFINET avec commutateur à 2 ports
Voir aussi
Vous trouverez des informations complémentaires sur la "Connexion de la CPU" et sur les
"Accessoires/Pièces de rechange" dans le manuel système S7-1500, ET 200MP
(http://support.automation.siemens.com/WW/view/fr/59191792).
CPU 1511-1 PN (6ES7511-1AK00-0AB0)
Manuel, 12/2014, A5E31264550-AC
Vue
Nom de signal
1
2
3
4
5
6
7
8
Brochage des connecteurs
TD
Transmit Data +
TD_N
Transmit Data -
RD
Receive Data +
GND
Ground
GND
Ground
RD_N
Receive Data -
GND
Ground
GND
Ground
Raccordement
27
