Connexions
Le JX-305 ne contient ni amplificateur, ni enceinte. Pour entendre le son, vous devez
vous procurer un ampli pour clavier, une chaîne stéréo ou des écouteurs. Référez-vous

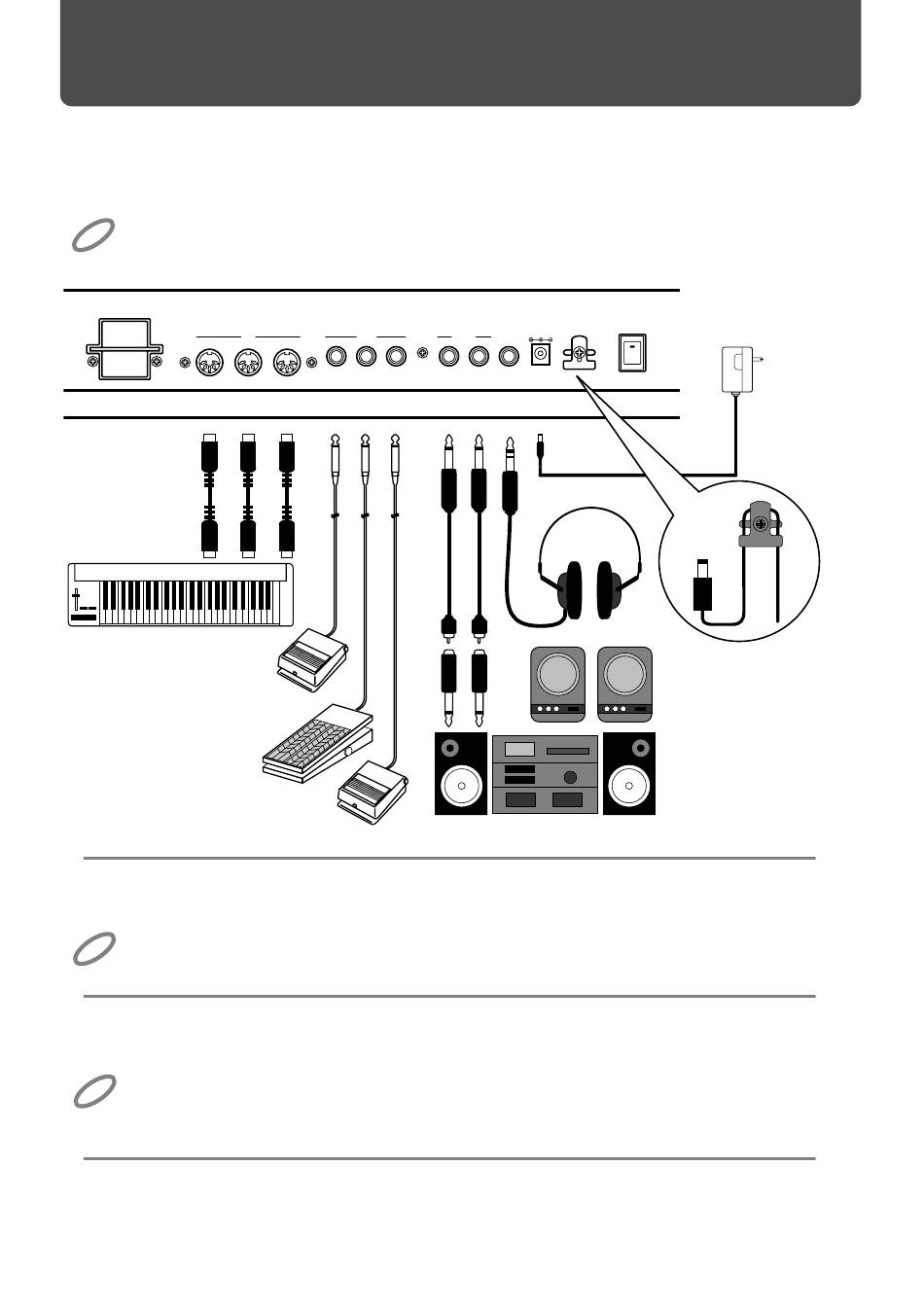

au schéma suivant et connectez le JX-305 et vos autres appareils.
Câbles audio, câbles MIDI, écouteurs et pédales commutateurs ne sont pas fournis. Ils peuvent
NOTE
être acquis séparément chez votre revendeur.
fig.0-2TEXT
MEMORY
CARD
THRU
S2M-5/S4-M5
Câble MIDI
Appareil MIDI externe
Pédale commutateur
Pédale d'expression
1
Avant de connecter quoi que ce soit, assurez-vous que tous vos appareils sont éteints.
Pour prévenir tout mauvais fonctionnement et/ou dommage causé aux enceintes ou autres
NOTE
appareils, baissez toujours le volume et éteignez tous les appareils avant de faire toute connexion.
2
Connectez l'adaptateur secteur fourni au JX-305.
Pour prévenir l'interruption inopinée d'alimentation de votre unité (si la fiche venait à
NOTE
accidentellement à se débrancher), et pour éviter toute contraiente excessive à la prise de
l'adaptateur secteur, enroulez le cordon de celui-ci autour du crochet prévu à cet effet comme
représenté dans le schéma ci-dessus.
3
Branchez l'adaptateur secteur dans une prise secteur murale.
MIDI
PEDAL
OUT
IN
SWITCH
CONTROL
HOLD
POWER
DC IN 9V
OUTPUT
450mA
R
L(MONO)
PHONES
USE ROLAND
ACI,ACB
ADAPTOR ONLY
Ecouteurs stéréo
Adaptateur secteur
Ampli pour clavier
Système audio
3
