installation et connexion

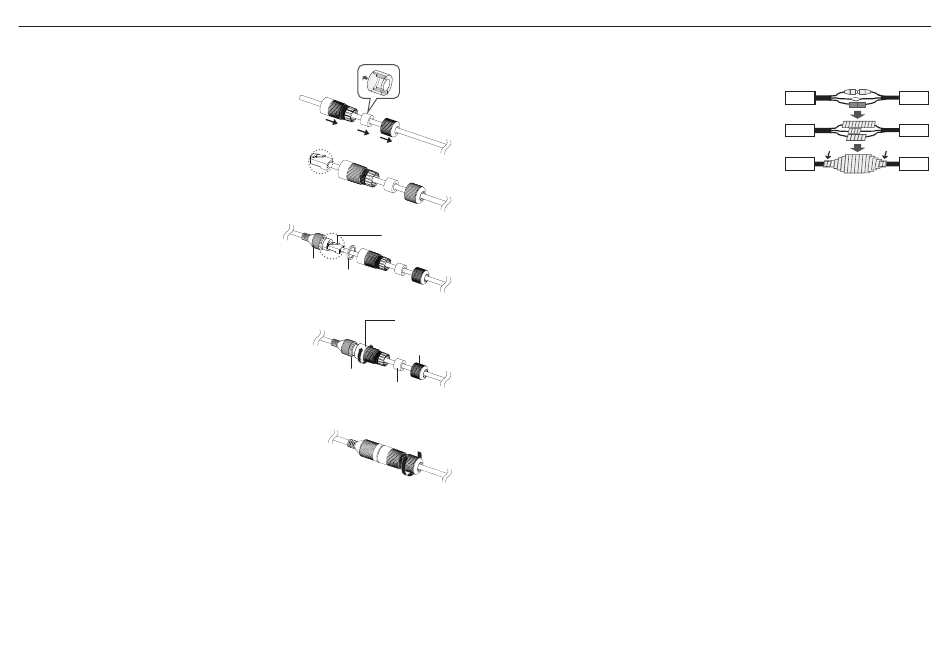

Comment connecter le câble RJ45 étanche à un câble LAN
1. Insérez-le dans la direction de la flèche.
2. Branchez le connecteur LAN (mâle) au câble.
3. Branchez la prise modulaire RJ45 (femelle) au connecteur
RJ45 (mâle).
`
Veuillez garder chacune des pièces séparées.
J
4. Assemblez en tournant la prise modulaire RJ45 (femelle) et
le couvercle de protection RJ45 dans le sens des aiguilles
d'une montre (Suivez la flèche).
5. Assemblez en tournant le couverture de protection RJ45 et la
façade arrière dans le sens des aiguilles d'une montre (Suivez la
flèche).
Une fois le capot arrière monté, le joint d'étanchéité du câble est
fermement fixé au câble pour le rendre imperméable à l'eau.
`
Vous devez le monter en entier pour faire tourner le couvercle arrière jusqu'à
J
la fin du filetage du connecteur RJ45.
12_ installation et connexion
Connecteur RJ45
(mâle)
Prise modulaire
RJ45 (femelle) Frottement
Couvercle de protection
du connecteur RJ45
Couvercle arrière
Frottement
Joint d' é tanchéité
du câble
Installation extérieure
Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique
(qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.
1. Connectez les câbles d'alimentation, E/S, AUDIO et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du
câble à l'aide de ruban étanche (en caoutchouc butylique), de sorte
que plus de la moitié du ruban est chevauchée.
`
Si la gaine du câble noir n' e st pas correctement rendue étanche, elle peut directement
J
provoquer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de
ruban.
`
Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.
Camera
System
Camera
System
A
A
Camera
System
