Manuels Connexes pour Axis Communications P13 Série
Sommaire des Matières pour Axis Communications P13 Série

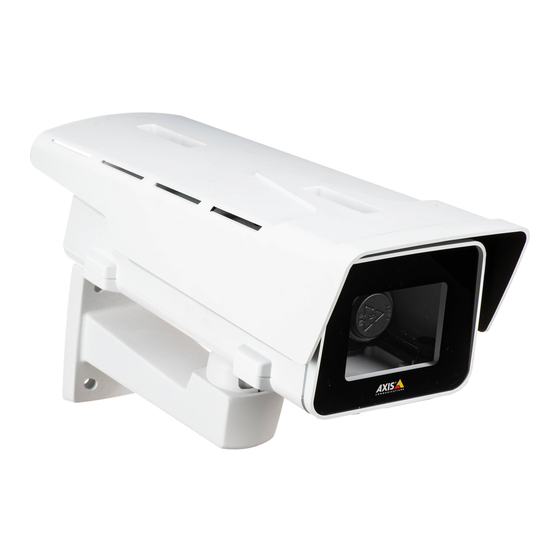

- Page 1 AXIS P13 Network Camera Series AXIS P1375-E Network Camera AXIS P1377-LE Network Camera AXIS P1378-LE Network Camera Manuel d’utilisation...
-
Page 2: Table Des Matières
AXIS P13 Network Camera Series Table des matières Vue d'ensemble du produit ........Trouver le périphérique sur le réseau . -
Page 3: Vue D'ensemble Du Produit
AXIS P13 Network Camera Series Vue d'ensemble du produit Vue d'ensemble du produit Protection étanche Fenêtre Aimant d’alarme d’intrusion Câble de sécurité Outil IK10 Capteur d’alarme d’intrusion Couvercle de câble Vis papillon de pression (x4) Unité optique 10 Levier de zoom 11 Vis de verrouillage de la bague de mise au point 12 Bague de mise au point 13 LED d'éclairage IR (AXIS P1377-LE/AXIS P1378-LE) - Page 4 AXIS P13 Network Camera Series Vue d'ensemble du produit 15 Connecteur d'E/S 16 Connecteur RS485/422 17 Connecteur d'alimentation 18 Connecteur réseau (PoE) 19 Emplacement pour carte microSD 20 Entrée audio 21 Sortie audio 22 LED de statut 23 Bouton de commande 24 Cable gasket M20 (2x) 25 Connecteur d’iris 26 Connecteur de projecteur (AXIS P1375-E)
-
Page 5: Trouver Le Périphérique Sur Le Réseau
AXIS P13 Network Camera Series Trouver le périphérique sur le réseau Trouver le périphérique sur le réseau Pour trouver les périphériques Axis présents sur le réseau et leur attribuer des adresses IP sous Windows®, utilisez AXIS IP Utility ou AXIS Device Manager. Ces applications sont gratuites et peuvent être téléchargées via axis.com/support. Pour plus d'informations sur la détection et l’assignation d’adresses IP, accédez à... - Page 6 AXIS P13 Network Camera Series Trouver le périphérique sur le réseau Pour regarder cette vidéo, accédez à la version Web de ce document. www.axis.com/products/online-manual/43171#t10098905_fr Conseil d'assistance : vérification de la confirmation de sécurité du mot de passe 1. Saisissez un mot de passe. Suivez les instructions sur les mots de passe sécurisés. Cf. Mots de passe sécurisés page 5 . 2.
-
Page 7: Paramètres Supplémentaires
AXIS P13 Network Camera Series Paramètres supplémentaires Paramètres supplémentaires Vous avez besoin d'aide ? Vous pouvez accéder à l'aide intégrée depuis la page Web du périphérique. L'aide fournit des informations plus détaillées sur les fonctions du périphérique et leurs paramètres. Remplacer l’objectif 1. -
Page 8: Masquer Des Parties De L'image Avec Des Masques De Confidentialité
AXIS P13 Network Camera Series Paramètres supplémentaires Masquer des parties de l'image avec des masques de confidentialité Vous pouvez créer un ou plusieurs masques de confidentialité pour masquer des parties de l'image. Pour regarder cette vidéo, accédez à la version Web de ce document. www.axis.com/products/online-manual/43171#t10106902_fr Comment créer un masque de confidentialité... -
Page 9: Réduire Le Bruit Dans Des Conditions De Faible Luminosité
AXIS P13 Network Camera Series Paramètres supplémentaires Pour regarder cette vidéo, accédez à la version Web de ce document. www.axis.com/products/online-manual/43171#t10106902_fr Comment changer l'apparence du masque Réduire le bruit dans des conditions de faible luminosité Pour réduire le bruit dans des conditions de faible luminosité, vous pouvez ajuster les paramètres suivants : •... -
Page 10: Maximiser Les Détails Dans Une Image
AXIS P13 Network Camera Series Paramètres supplémentaires Maximiser les détails dans une image Important Si vous maximisez les détails dans une image, le débit binaire augmentera probablement et vous obtiendrez peut-être une fréquence d'image réduite. • Définissez la compression la plus basse possible. •... -
Page 11: Zone De Visualisation
AXIS P13 Network Camera Series Paramètres supplémentaires ABC 123 1. Accédez à Settings > System > Orientation (Paramètres > Système > Orientation). 2. Cliquez sur 3. Dans la vidéo en direct de la caméra, réglez la taille et la position du rectangle autour du domaine d'intérêt, par exemple l'endroit où... -
Page 12: Afficher Une Incrustation De Texte Dans Le Flux Vidéo Lorsque Le Périphérique
AXIS P13 Network Camera Series Paramètres supplémentaires Image sans WDR. Image avec WDR. Note • La fonction WDR peut provoquer des artefacts dans l'image. • La fonction WDR n'est peut-être pas disponible pour tous les modes de capture. 1. Accédez à Settings > Image > Wide dynamic range (Paramètres > Image > Plage dynamique étendue). 2. -
Page 13: Formats De Compression Vidéo
AXIS P13 Network Camera Series Paramètres supplémentaires Pour regarder cette vidéo, accédez à la version Web de ce document. www.axis.com/products/online-manual/43171#t10103832_fr Comment afficher une incrustation de texte lorsque la caméra détecte un mouvement Assurez-vous que AXIS Video Motion Detection est en cours d'exécution : 1. -
Page 14: Réduire La Bande Passante Et Le Stockage
AXIS P13 Network Camera Series Paramètres supplémentaires Note Pour garantir la prise en charge du codec audio Opus, le flux Motion JPEG est toujours envoyé via RTP. Motion JPEG, ou MJPEG, est une séquence vidéo numérique qui se compose d'une série d'images JPEG individuelles. Ces images s’affichent et sont actualisées à... -
Page 15: Ajouter De L'audio À Votre Enregistrement
AXIS P13 Network Camera Series Paramètres supplémentaires 2. Cliquez sur Setup (Configuration) sous Network storage (Stockage réseau). 3. Saisissez l'adresse IP du serveur hôte. 4. Saisissez le nom de l'emplacement partagé sur le serveur hôte. 5. Déplacez le commutateur si le partage nécessite une connexion, puis saisissez le nom d'utilisateur et le mot de passe. 6. -
Page 16: Enregistrer Une Vidéo Lorsque La Caméra Détecte Un Mouvement
AXIS P13 Network Camera Series Paramètres supplémentaires 2. Sélectionnez la Condition (Condition) qui doit être remplie pour déclencher l'action. Si plusieurs conditions sont définies pour la règle, toutes les conditions doivent être remplies pour déclencher l'action. 3. Sélectionnez quelle Action le périphérique doit exécuter lorsque les conditions sont satisfaites. Note Si vous modifiez une règle active, vous devez redémarrer la règle pour que les modifications prennent effet. -
Page 17: Applications
AXIS P13 Network Camera Series Paramètres supplémentaires Applications La plateforme d'applications AXIS Camera Application Platform (ACAP) est une plateforme ouverte qui permet à des tiers de développer des outils d'analyse et d'autres applications pour les produits Axis. Pour en savoir plus sur les applications, les téléchargements, les versions d'essai et les licences disponibles, consultez axis.com/applications. -
Page 18: Dépannage
AXIS P13 Network Camera Series Dépannage Dépannage Réinitialiser les paramètres par défaut Important La réinitialisation aux paramètres par défaut doit être utilisée avec prudence. Cette opération restaure tous les paramètres par défaut, y compris l'adresse IP. Pour réinitialiser l’appareil aux paramètres d’usine par défaut : 1. -
Page 19: Mettre À Niveau Le Firmware
Important Les paramètres préconfigurés et personnalisés sont enregistrés lors de la mise à niveau du firmware (à condition qu’il s’agisse de fonctions disponibles dans le nouveau firmware), mais Axis Communications AB n'offre aucune garantie à ce sujet. Important Assurez-vous que le produit reste connecté à la source d'alimentation pendant toute la durée du processus de mise à niveau. - Page 20 AXIS P13 Network Camera Series Dépannage Problème de configuration de l'adresse IP Le périphérique se trouve sur Si l’adresse IP du périphérique et l’adresse IP de l'ordinateur utilisé pour accéder au périphérique se un sous-réseau différent. trouvent sur des sous-réseaux différents, vous ne pourrez pas configurer l’adresse IP. Contactez votre administrateur réseau pour obtenir une adresse IP.
-
Page 21: Facteurs Ayant Un Impact Sur La Performance
AXIS P13 Network Camera Series Dépannage Le rendu des images H.264 Utilisez toujours le pilote de carte graphique le plus récent. Pour télécharger le pilote le plus récent, est médiocre. rendez-vous sur le site Web du fabricant de la carte graphique. La saturation des couleurs Modifiez les paramètres de votre carte graphique. -
Page 22: Caractéristiques
AXIS P13 Network Camera Series Caractéristiques Caractéristiques Voyants Note • Vous pouvez configurer la LED de statut de telle sorte qu'elle soit éteinte en fonctionnement normal. Pour cela, allez à Settings > System > Plain config (Paramètres > Système > Configuration normale). •... -
Page 23: Boutons
AXIS P13 Network Camera Series Caractéristiques Les logos microSD, microSDHC et microSDXC sont des marques commerciales de SD-3C LLC. microSD, microSDHC, microSDXC sont des marques commerciales ou des marques déposée de SD-3C, LLC aux États-Unis et dans d'autres pays. Boutons Bouton de commande Le bouton de commande permet de réaliser les opérations suivantes : •... -
Page 24: Connecteur D'alimentation
AXIS P13 Network Camera Series Caractéristiques Fonction Bro- Notes Caractéristiques Masse CC 0 V CC Peut servir à alimenter le matériel auxiliaire. Sortie CC 12 V CC Remarque : Cette broche ne peut être utilisée que comme sortie Charge max. = 50 mA d'alimentation. - Page 25 AXIS P13 Network Camera Series Caractéristiques Connecteur RS485/RS422 Deux blocs terminaux à 2 broches pour l’interface série RS485/RS422 utilisée pour commander les équipements auxiliaires, tels que les dispositifs panoramique/inclinaison. Le port série peut être configuré pour la prise en charge de : •...
- Page 26 Manuel d’utilisation Ver. M6.2 AXIS P13 Network Camera Series Date : Mai 2021 © Axis Communications AB, 2020 - 2021 Référence T10135686...
