11.2. Connexion d'un connecteur terrain

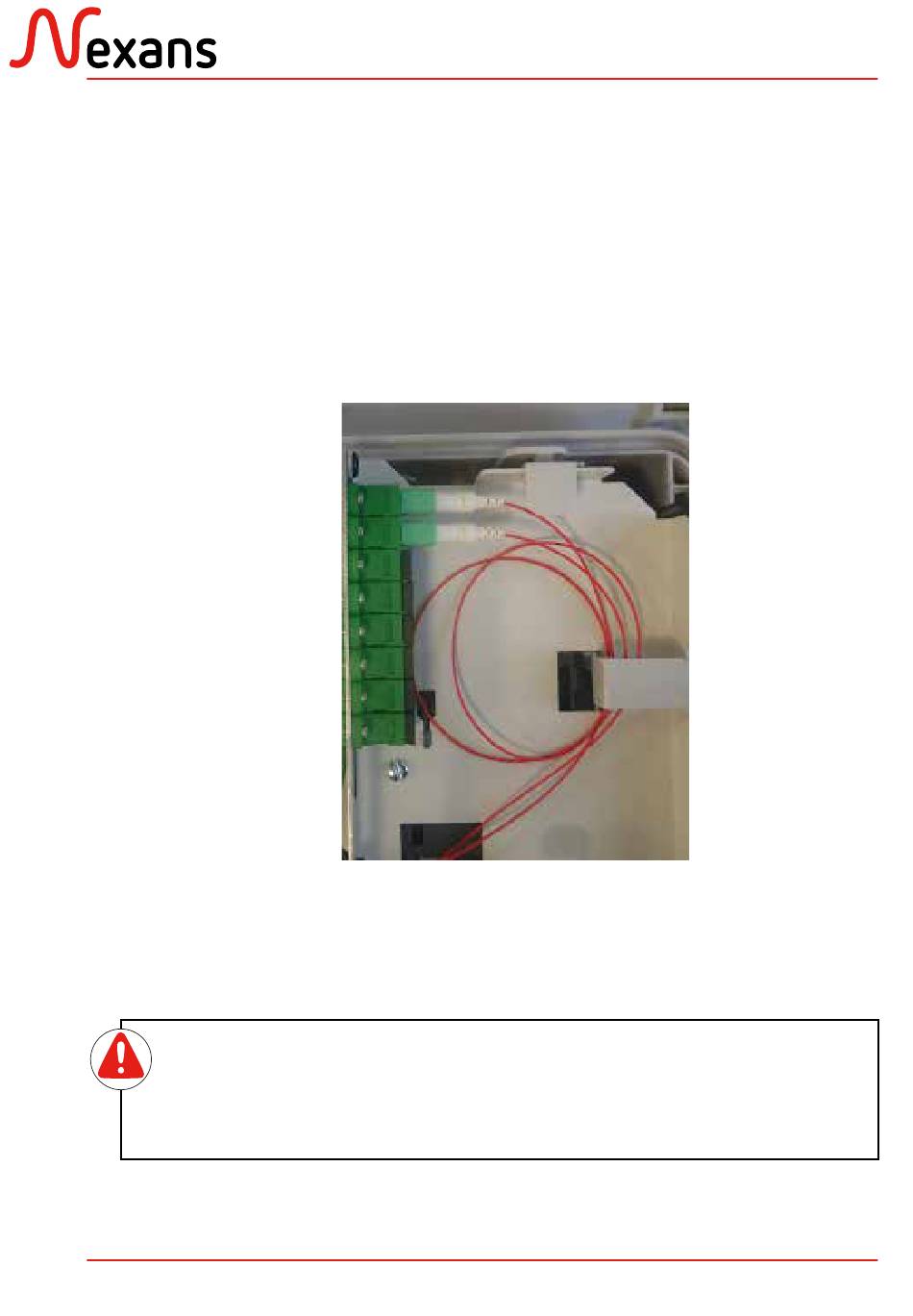

Connecting field assembly connector
1. Dénuder le câble sur 1M et procéder à
l'installation du connecteur terrain.
2. Raccorder la fiche sur le panneau de
brassage.
3. Lover la sur longueur dans la zone de
lovage située sur la platine pivotante.
4. Fixer le câble sur 1 des 12 tés d'arrimage.
11. FERMETURE DU BOÎTIER
CLOSING THE DEVICE
11.1. Fermeture de l'organiseur
Closing the organiser
L e s v o l e t s d e s c a s s e t t e s
d ' é p i s s u r a g e d o i v e n t ê t r e
rabattus, et les supports de
protection installés avant de
fermer le boîtier.
Pour fermer l'organiseur, pousser délicatement
les cassettes vers l'organiseur et les encliqueter
sur leur support de fixation.
ABS1496/B
OUTDROP 2+ BRASSAGE
1. Strip the cable on 1M and proceed to
the installation of the field assembly
connector.
2. Connect the plug on the patch panel.
3. Coil the unused in the coiling area in the
swivelling tray.
4. Fix the cable on one on the twelve
T-square clamps.
Comb shutters must be closed,
and protection covers installed
on splice trays prior to closing the
device.
To close the organizer, gently push the splice
trays and clip them on their hinge.
