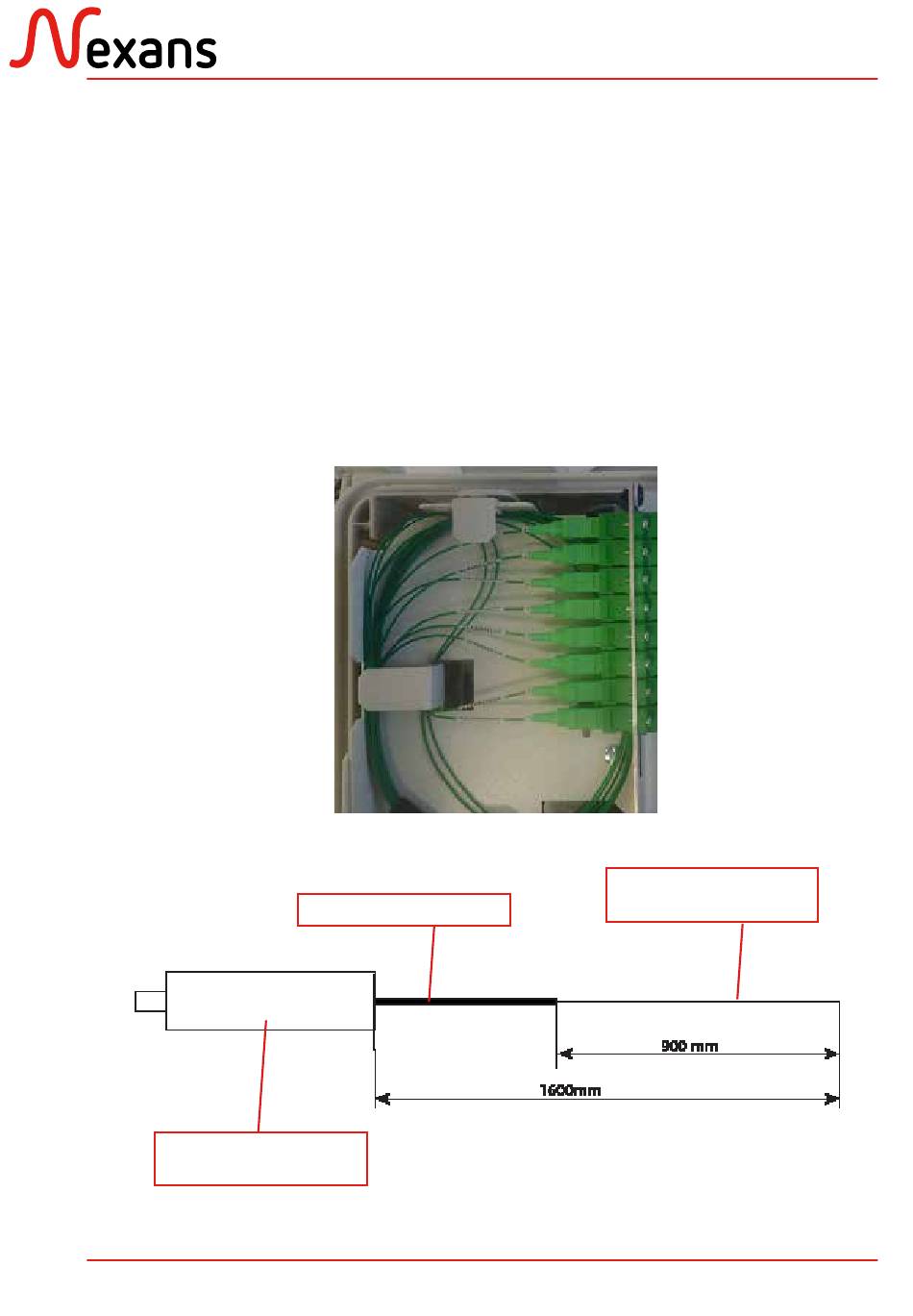

10.2. Connexion des pigtails
Connecting in the pigtails case
1. Raccorder les connecteurs au panneau
de brassage.
2. Dénuder les fibres sur 900 mm et les
acheminer vers les cassettes.
3. Acheminer les fibres vers le peigne de
sortie de la cassette.
4. Lover la sur longueur des fibres dans
la zone de lovage située sur la platine
pivotante.
5. Fermer les volets à chaque entrée de
cassette.
Raccord SC
SC Adaptor
ABS1496/B
1. Connect the fibres to the patch panel.
2. Strip the fibres on 900 mm and route
3. Route the fibers to the exit of the splicing
4. Coil the unused fibers in the coiling
5. Secure the splicing supports on the
Pigtail 900 μm
OUTDROP 2+ BRASSAGE
them toward the splice trays.
tray.
area, located on the swivelling tray.
splicing tray.
Fibre nue
Bare fibre
37/42
