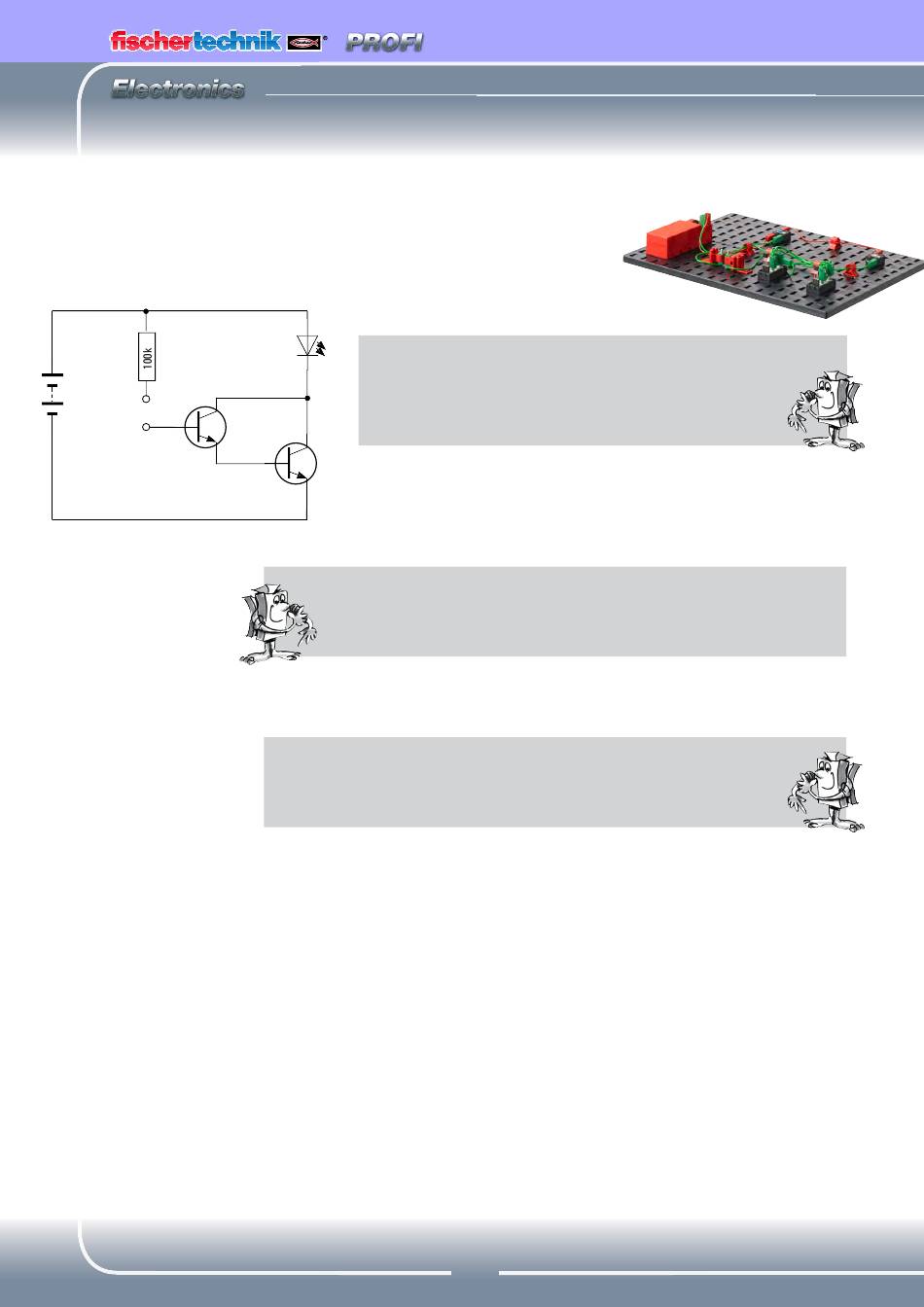

Commutateur
tactile
R1
+
C
9V
Doigt
B
E
BC547
■ Les commutateurs tactiles sont très fréquents comme
commutateur d'ouverture des portes ou pour brancher la lumière.
Ce montage est appelé « circuit Darlington » dans la profession.
Construisez le circuit en vous servant des
instructions de montage.
Diode
Exercice :
Touchez les deux extrémités dénudées des contacts enfichables
avec deux doigts. Que se passe-t-il ? Que se passe-t-il si vous
T1
toucher les fiches avec des doigts tous secs ?
C
T2
B
Le fait que la diode brille provient de l'amplification du courant des deux transistors.
E
BC547
Cette amplification suffit à maintenir l'efficacité du commutateur tactile. Pourquoi une
résistance R1 ? Elle protège les deux transistors contre les pics de courant qui seraient
appliquée à la base en reliant les deux contacts directement.
Exercice :
Ne touchez que le contact menant à la base du circuit Darlington et bougez vos
pieds sur le sol. Que se passe-t-il avec la diode ?
La charge (charge statique) sera plus ou moins forte en fonction de la nature du sol et du matériau des
semelles de vos chaussures. Ceci est mis en évidence par la lueur vacillante de la diode.
Exercice :
Remplacez la diode par un moteur. Se pourrait-il que le circuit Darlington excite
aussi le moteur, de sorte qu'il fonctionne ?
10
