17
11.
Instructions de démontage/montage
Pour les numéros de code se référer aux listes de pièces
détachées: RN 01.054.62
11.1.
Démontage de la ligne
1. Dépressurizer la ligne de produit et vidanger les lignes si possible.
2. Version NF:
Ne pas toucher les parties mobiles!
Risque de blessure.

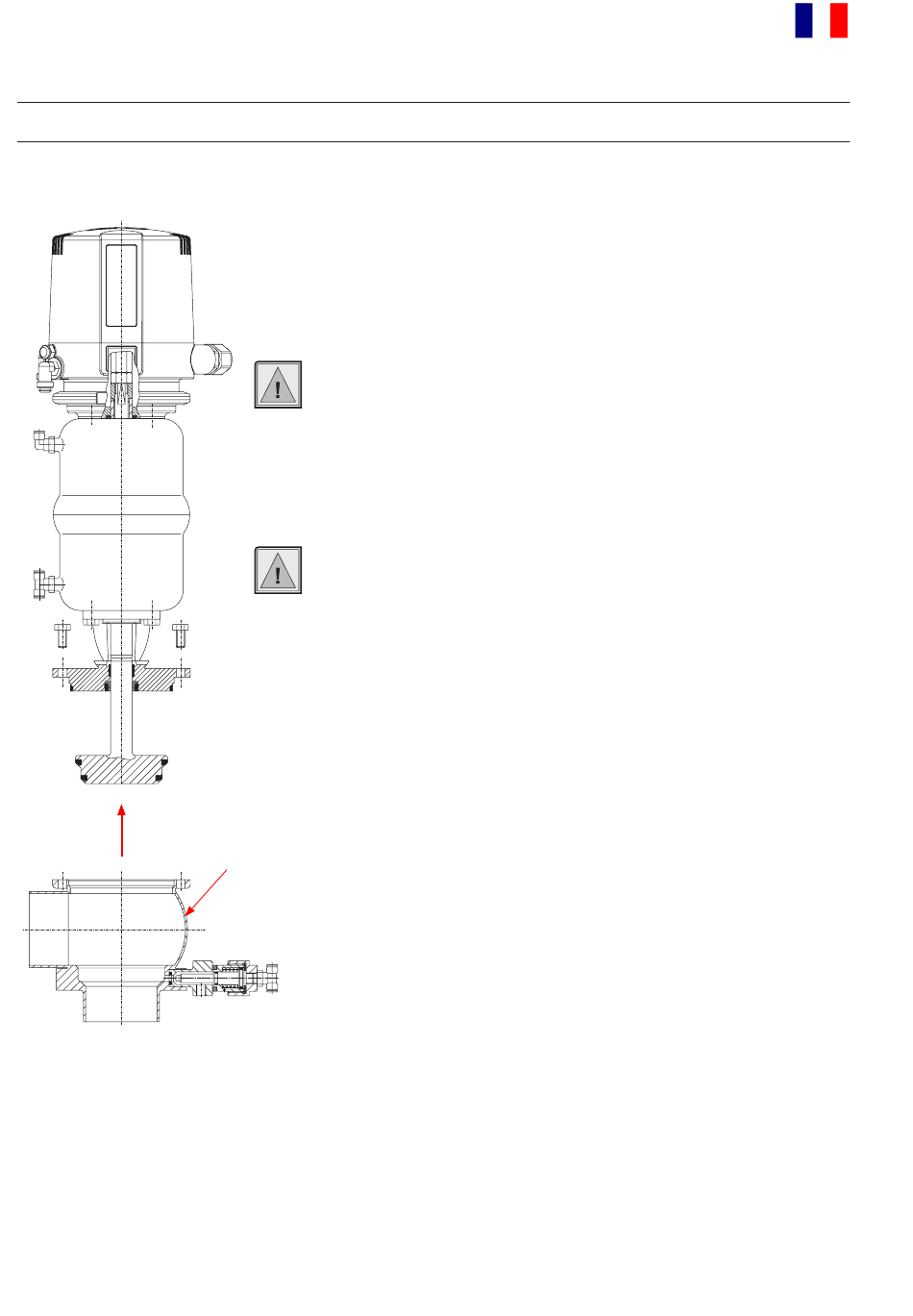

3. Desserrer les vis hexagonales (4) et enlever l`intérieur de la vanne
avec le vérin du corps (1).
4. Débrancher l`air comprimé et enlever l`alimentation d`air
comprimé.
Le vérin est chargé de l`air comprimé par l`élément NOT.
5. Version avec unité de contrôle:
Démonter l`unité de contrôle.
Version avec indication de position de la vanne:
Enlever le détecteur de proximité. Démonter le corps (support
de détecteur de position) du vérin.
corps
Contrôler le vérin avec de l`air.
FR
Vanne double joint
DELTA SD4
Manuel d`instructions: FR - rev.4
