Axel
Système de fixation pour support de télévision -
Attachment system for television mounting bracket

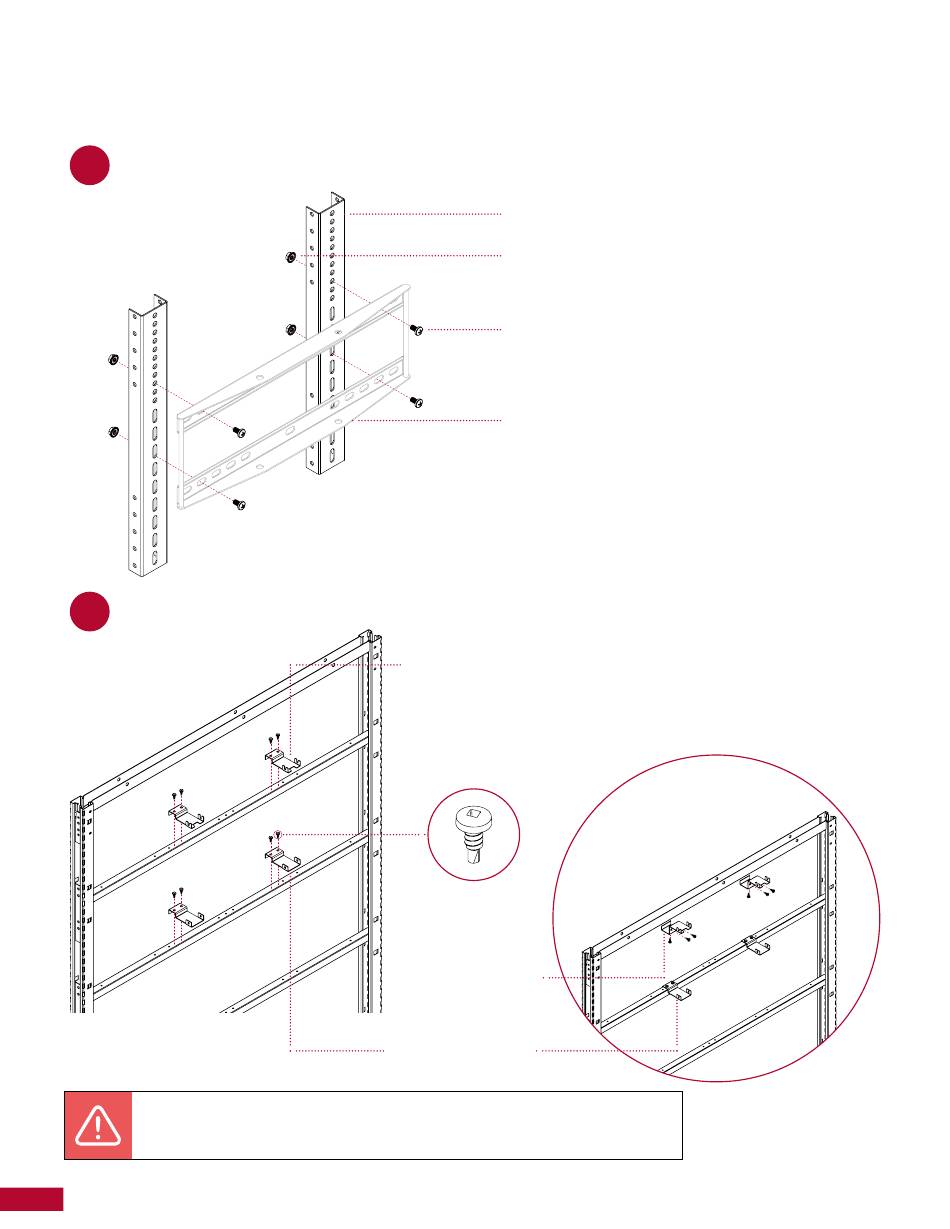

Assembler les montants de fixation au support de télévision (non inclus).
1
Bolt the mounting studs to the television mount (not included).
Fixer les supports de montants sur les traverses du cadre.
2
Attach stud brackets to frame rails.
ATTENTION / WARNING:
Pour une installation sur la traverse du haut du cadre, utiliser les supports de montants appropriés.
For installation on top rail of frame, use the appropriate stud brackets.
2
LW611T-B-REV.03-2019 / artopex.com
Support de montant du haut
(pour traverse) (2x) /
Top stud bracket (for rail) (2x)
Vis autoperçante /
Self-tapping screw
#10 x 1/2" (8x)
Support de montant
du haut (pour traverse
Support de montant
du bas (2x) /
Bottom stud bracket (2x)
- T 1 800 378 0189
Montants de fixation (2x) /
Mounting Studs (2x)
Écrou ¼-20 avec serration (4x) /
¼-20 nut with flange (4x)
Boulon / Bolt
¼-20 x ½" (4x)
Support de télévision (non inclus) /
Television mount (not included)
du haut) (2x) /
Top stud bracket
(for top rail) (2x)
