INSTRUCTIONS A SUIVRE AVANT D'INSTALLER L'AUTOMATISATION

POUR GARANTIR LE MONTAGE CORRECT ET LE BON FONCTIONNEMENT DE L'AUTOMATISATION NOUS VOUS RECOMMAN-
DONS DE SUIVRE LES EXPLICATIONS ET LES DESSINS QUI SUIVENT.
IMPORTANT: TOUTE L'INSTALLATION DOIT ETRE ACCOMPLIE PAR PERSONNEL TECHNIQUE QUALIFIE CONFORMEMENT AUX
NORMES DE SECURITE EN 12453 - EN 12445 ET A LA DIRECTIVE MACHINES 2006/42/CE. FAITES UNE ANALYSE DES RISQUES
SOIGNEE CONFORMEMENT AUX REGLEMENTS DE SECURITE EN VIGUEUR.

GENERALITES

Cet article, qui appartient à la gamme des bornes complètement escamotables dans le sol, se monte facilement et rapidement
car il n'a aucun besoin d'être réglé, ni étalonné pour fonctionner et sert uniquement à régler ou interdire la circulation des
véhicules.
Les bornes escamotables hydrauliques VIGILO 2250 (course 500 mm), VIGILO 2251 (course 500 mm avec LED), VIGILO 2263
(course 600 mm avec/sans LED), VIGILO 2280 (course 800 mm) et VIGILO 2281 (course 800 mm avec LED) ont les colonnes de
200 mm de diamètre, en acier traité anti-corrosion.
Cet article est caractérisé par la simplicité de son installation: il suffit en effet de fixer le coffrage perdu et ensuite d'introduire
l'automatisation, qui est prête à fonctionner dès que les branchements électriques sont faits. Dès que la colonne escamotable
reçoit une impulsion de commande (provenant d'un sélecteur à clé ou d'un émetteur radio) elle sort de sa position enterrée et
devient visible, même de nuit grâce à l'autocollant catadioptrique ou à un clignotant ou à un feu de signalisation qui peut y être
branché. Ils existent aussi des versions avec LED, qui signalent la position de dissuasion et le mouvement de montée et de
descente.
Le programmateur électronique à processeur permet même de personnaliser l'automatisation avec accessoires de signalisation
de présence (spires magnétiques, photocellules, ...).

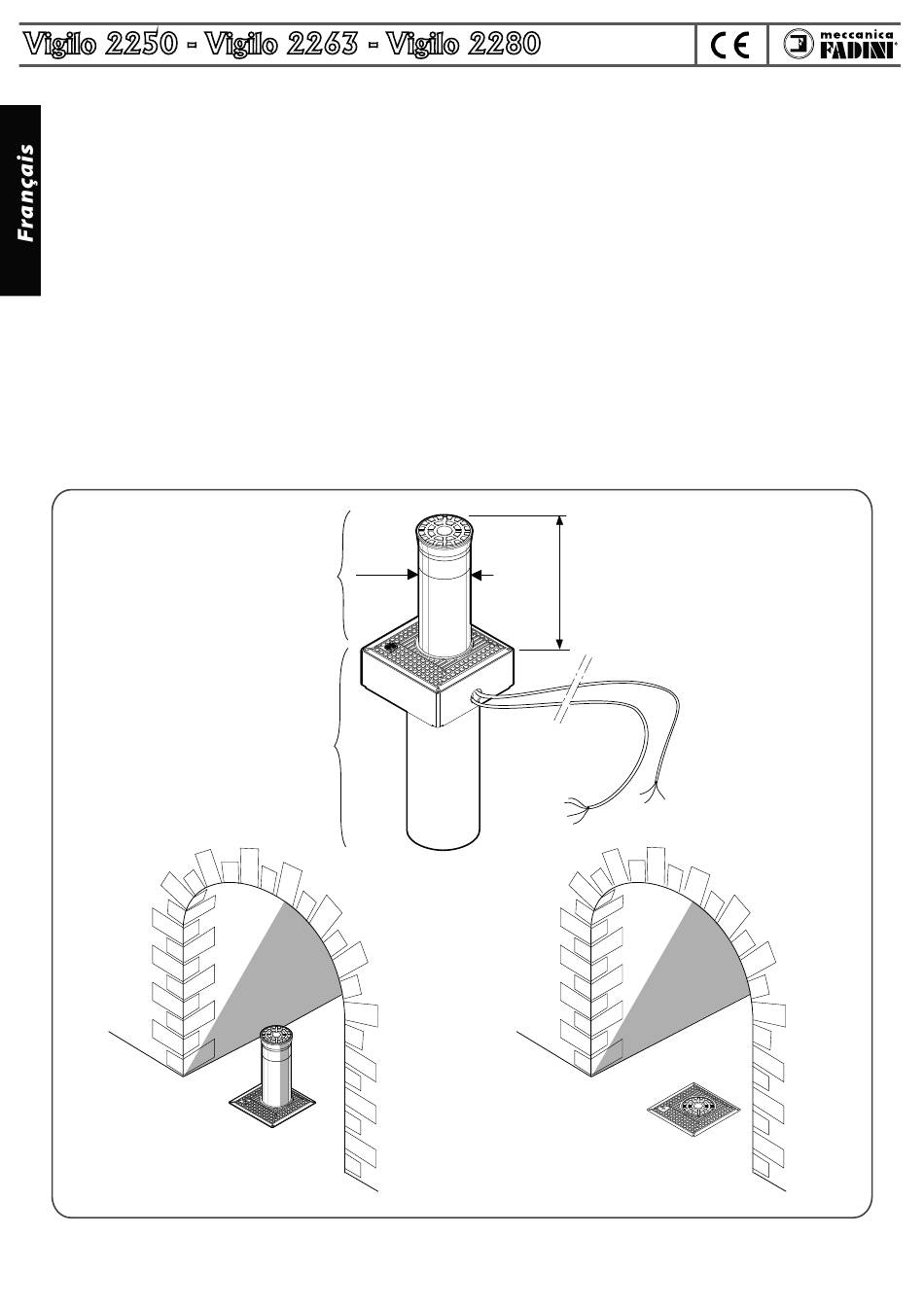

Groupe de confinement à
l'intérieur du caisson à loger
dansune tranchée creusée
Colonne hors du sol
passage interdit
Ø200
Borne
escamotable
à cet effet
course 500 mm (Vigilo 2250 et 2251)
course 600 mm (Vigilo 2263)
course 800 mm (Vigilo 2280 et 2281)
longueur câbles 10 mètres
Colonne à l'intérieur
passage libre
- 26 -
fig.1
