FIGURE 8-11
Si le serveur ne possède pas d'étiquette couvrant partiellement le convertisseur
■
CC-CC de l'unité E/S et ne dispose d'aucun dispositif de retenue, passez à
l'étape 1
Si une étiquette couvre effectivement partiellement le convertisseur CC-CC de
■
l'unité E/S de votre serveur, enlevez l'étiquette du convertisseur en commençant
par un coin. Vous pouvez réutiliser cette étiquette sur un convertisseur d'unité
E/S de remplacement.
Si le serveur ne possède pas d'étiquette couvrant partiellement le convertisseur
■
CC-CC de l'unité E/S et qu'il dispose d'un dispositif de retenue, passez à
l'étape 1
1. Dégagez l'ancien convertisseur CC-CC de l'emplacement.
2. Insérez le nouveau convertisseur CC-CC dans l'emplacement (voir
Si le convertisseur CC-CC se trouve dans l'emplacement de la carte riser ou
■
directement sur l'unité E/S, exercez une pression légère vers le bas pour le mettre
bien en place.
Si le convertisseur CC-CC doit être logé dans un dispositif de retenue prévu à cet
■
effet, suivez les étapes ci-dessous :
a. Saisissez d'une main le dispositif de retenue du convertisseur CC-CC. De
l'autre main, retirez lentement le clip de serrage du dispositif de retenue du
convertisseur CC-CC afin d'élargir légèrement l'entrée du convertisseur.
Remarque – Ne tirez pas trop sur les clips de serrage du dispositif de retenue du
convertisseur CC-CC avant d'insérer ce dernier. Les clips de serrage du dispositif
de retenue du convertisseur CC-CC risqueraient de se déformer et d'empêcher la
bonne mise en place du convertisseur.
b. Insérez le convertisseur CC-CC dans le dispositif de retenue prévu à cet effet.
24 Notes de produit des serveurs SPARC Enterprise M4000/M5000 pour XCP version 1090 • Août 2009

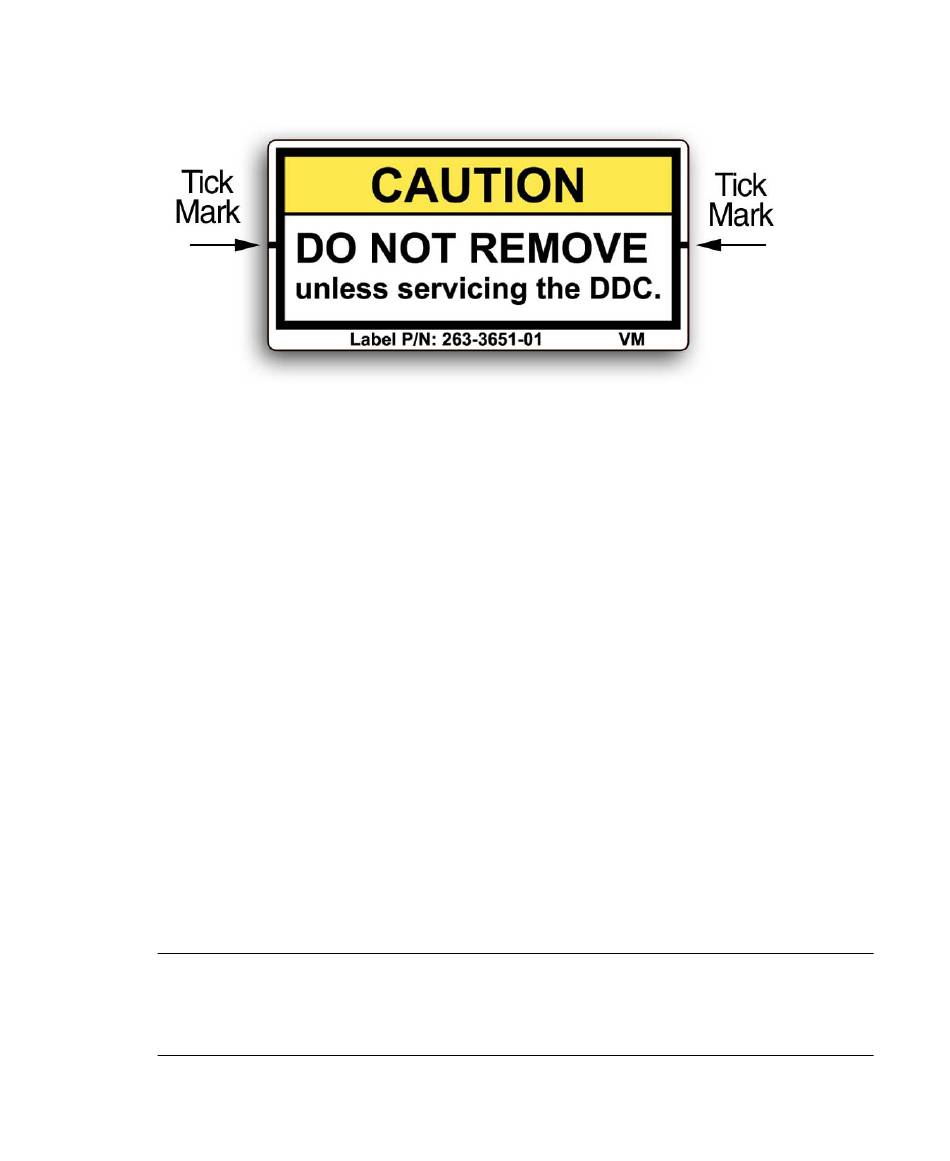

Étiquette du convertisseur CC-CC (DDC_B#0)
(voir ).
FIGURE 8-12
(voir ).
FIGURE 8-13
).
FIGURE 8-12
