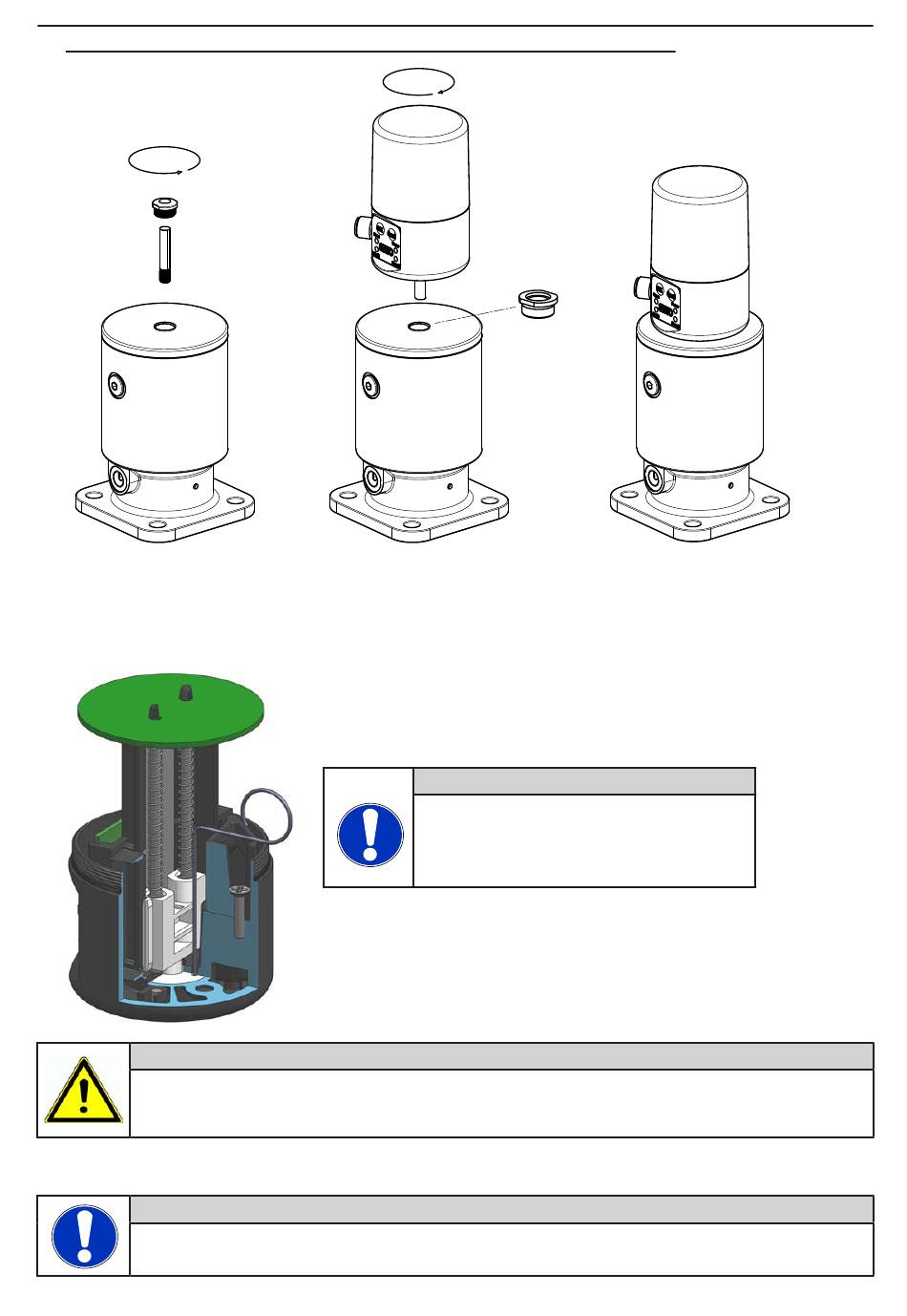

7.2 Montage du recopieur de position sur des actionneurs de la gamme SISTO-C LAP.520:
1. Enlever la douille de guida-
ge et l'indicateur de position de
l'actionneur pneumatique.
AVERTISSEMENT
Risque de dommages corporels, matériels et environnementaux en cas de montage non conforme.
Le montage doit être réalisé par un personnel qualifié uniquement utilisant des outils appropriés.
Intervenir sur les recopieurs de position SISTO-SK-i/SISTO-SK-i AS-i uniquement lorsque l'installation est « hors service ».
Avant le remise en service respecter les instructions de mise en service (chapitre 8, page 14).
7.3 Montage sur des robinets d'autres marques
NOTE
Sur demande, les recopieurs de position SISTO-SK-i peuvent être montés sur des robinets d'autres marques. Auparavant, il
est recommandé de clarifier les détails techniques avec SISTO Armaturen.
12
2. Visser le recopieur de positi-
on dans le filetage et le serrer à
la main. Dans le cas d'un filetage
M18 x 1, visser d'abord l'adaptateur
dans l'actionneur.
NOTE
L'embase du boîtier et l'adaptateur peuvent être bloqués
à engagement positif. À cet effet, guider un mandrin (di-
amètre ≈ 2 mm) à travers l'orifice sur le boîtier dans le trou
de l'adaptateur.
Ce mandrin est disponible en accessoire, n° 42470874.
Adaptateur
M18 x 1
3. Afin d'aligner exactement les ori-
fices, continuer à tourner le recopieur
de position en sens horaire.
Après le lignage serrer le recopieur
de position au moyen d'un mandrin
(voir illustration en bas).
