5. CONFIGURATION MASTER-SLAVE
Voici les étapes pour l'utilisation de deux transmetteurs en mode Master-Slave :
1. Branchez le câble de synchronisation jaune à l'interface Master-Slave de chaque
transmetteur. Ce câble possède deux extrémités différentes: une MASTER et l'autre
SLAVE. Le transmetteur devient SLAVE ou MASTER selon l'extrémité branchée à
l'appareil. Deux voyants lumineux (MASTER et SLAVE) sur le tableau indicateur d'états
permettent de connaître le rôle de chaque transmetteur. (voir figure 2 : ligne jaune)
2. Branchez un fil électrique isolé entre la borne (A) d'un transmetteur et la borne (B) de
l'autre transmetteur. (voir figure 2, ligne bleue)
3. Branchez les deux câbles d'alimentation des transmetteurs à la génératrice. (voir figure
2, lignes rouges)
4. Plantez les électrodes dans le sol et les brancher aux bornes de transmission (A) et (B)
non-utilisées au moyen de fils isolés. (voir figure 2, lignes bleues)

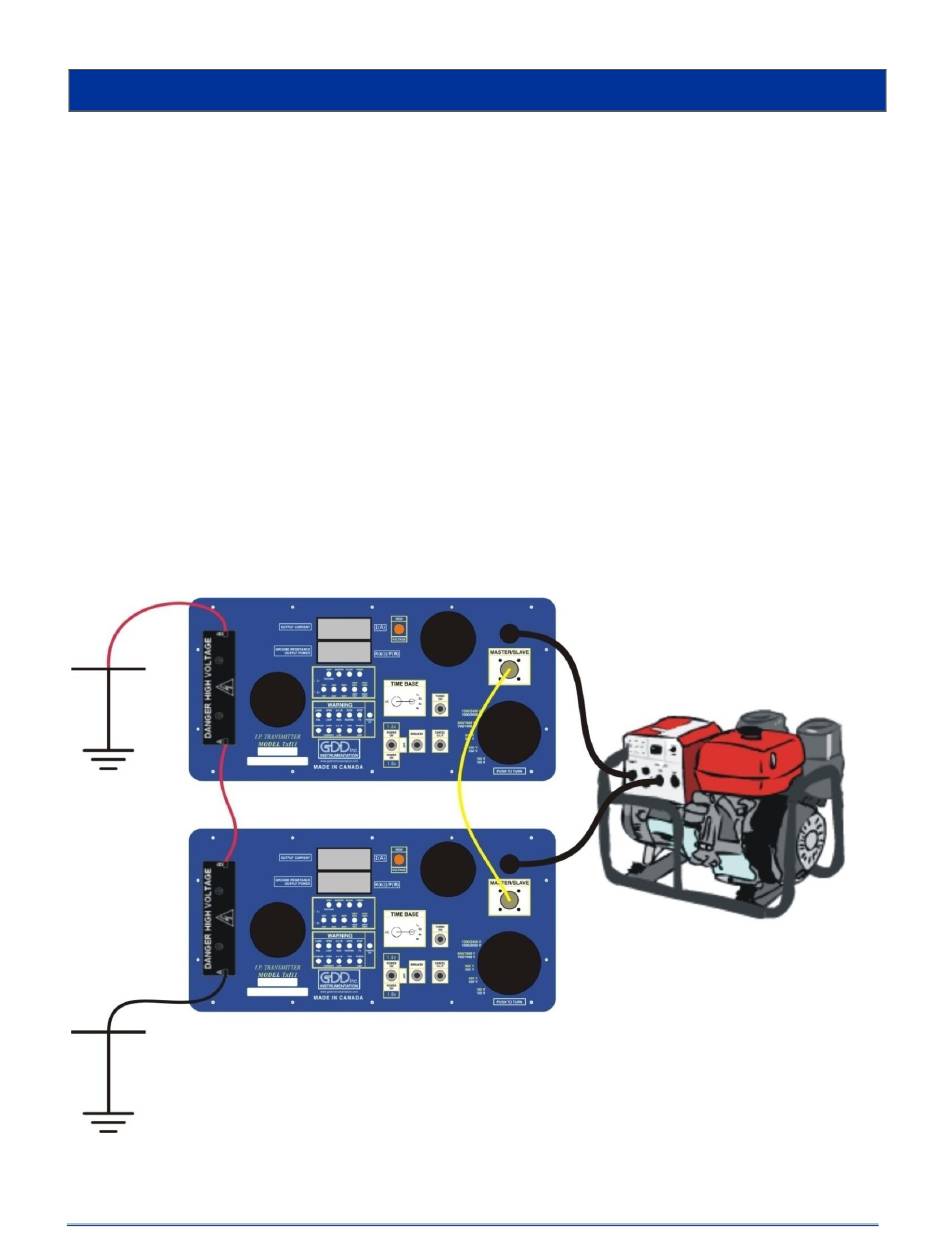

Figure 2 – Diagramme de la configuration Master/Slave
Instrumentation GDD inc.
2013-12-05
Page 10
