Rehau AWADOCK POLYMER CONNECT Notice De Montage page 30

8
8

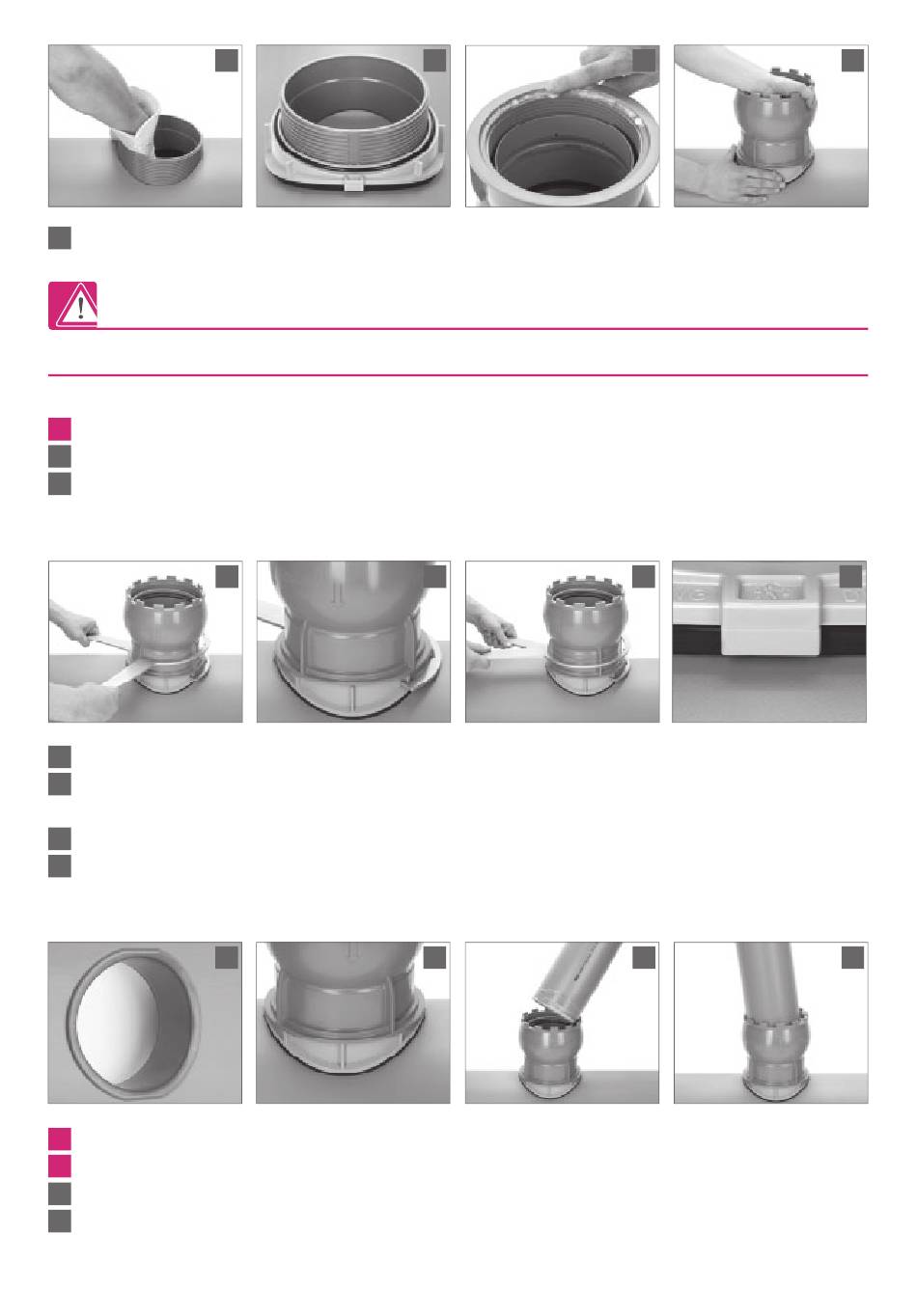

Otočte vnitřní pouzdro tak, aby drážka byla paralelně s osou trubky. Nyní vytáhněte vnitřní pouzdro nahoru.
Dávejte pozor na to, aby těsnění a těsnící plochy byly zcela čisté.
9
Osaďte fi xační kroužek napojovacím těsněním a O-kroužkem vnitřní pouzdro.
10
Potrete tesnící plochu šroubovací korunky mazadlem.
11
Zašroubujte korunku nejdříve ručně na vnitřní pouzdro. Přidržte druhou rukou fi xační kroužek.
12
12
Osaďte dva montážní klíče dle označení na obrázku.
13
Dejte pozor na to, aby první montážní klíč byl uchycen na přepážce.
Tento slouží pouze k fi xaci a není s ním točeno.
14
Druhým montážním klíčem šroubovací korunku pevně utáhnout.
15
Distanční držák na fi xačním kroužku slouží jako „omezovač kroutícího momentu".
16
16
Ověřte, zda vnitřní doraz stejnoměrně přiléhá k trubce
17
Vyzkoušejte správnost dosednutí těsnění.
18
Potřete připojovací trubku mazadlem a zasuňte ji do šroubovací korunky až na doraz.
19
Podle situace je možné připojovanou trubku horizontálně nebo vertikálně vyosit o ± 7,5°.
30
