9.2.2 Captures d'écran du menu manuel
9.2.2.1 Écran du menu en ligne

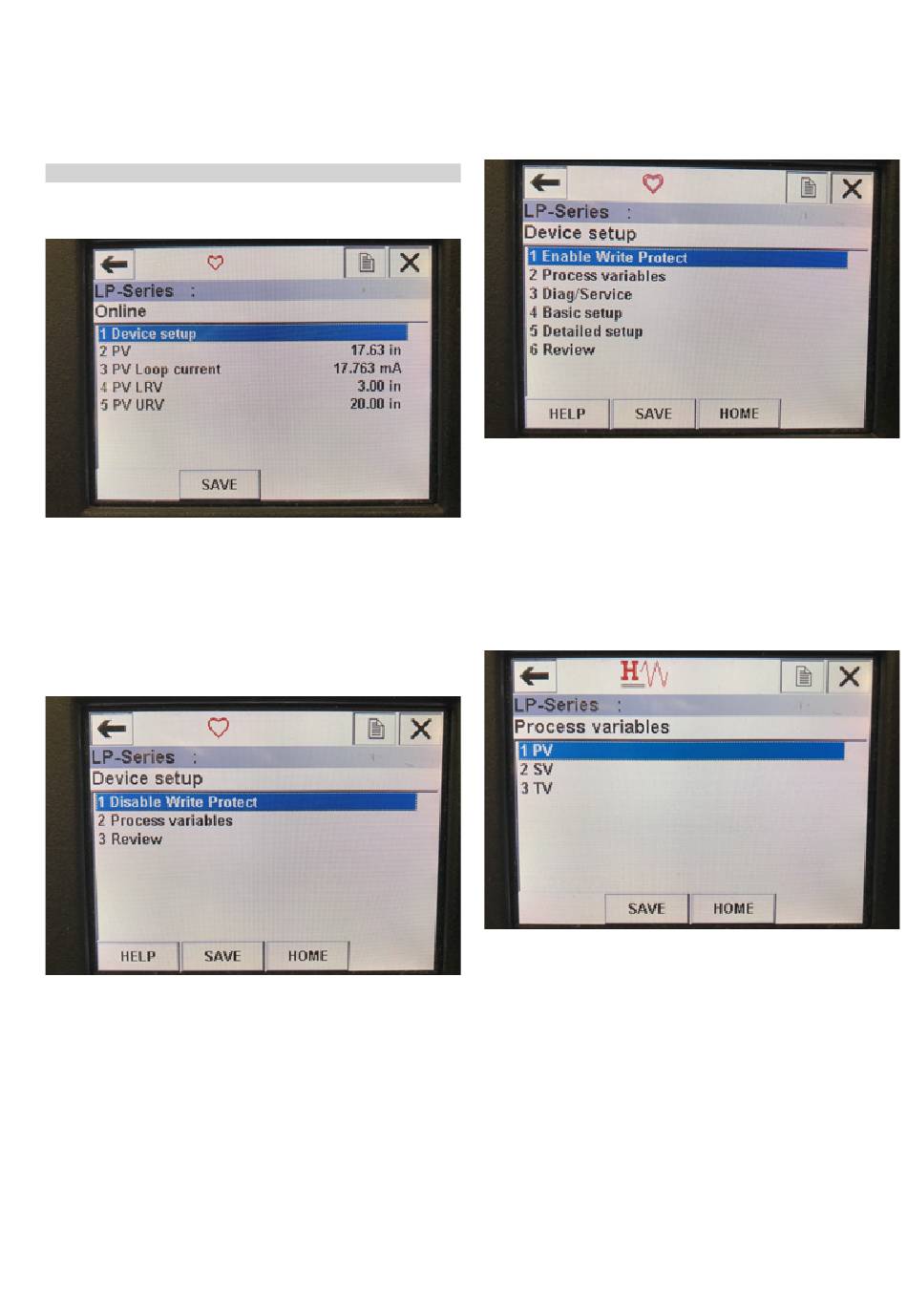

Fig. 13 : Écran en ligne
Paramètres
Aucun paramètre modifiable
Données
PV, Courant boucle PV, PV LVR et PV URV sont toutes
affichées sur l'écran
9.2.2.2 Écran du menu de configuration du dispositif
Fig. 14 : Écran mode protection en écriture activée
Fig. 15 : Protection en écriture désactivée
Paramètres
Write Protect (Protection en écriture) – l'utilisateur peut désactiver
ou activer le mode protection en écriture. Lorsque la protection
en écriture est activée, aucune variable ne peut être modifiée et
l'arborescence du menu n'est pas affichée dans son intégralité.
Données
Aucune donnée affichée
9.2.2.3 Écran du menu des variables du processus
Fig. 16 : Écran des variables du processus
Paramètres
PV – La variable primaire (Primary Variable) est le paramètre
HART
mappé par défaut vers le niveau de produit. Ce paramètre
®
est modifiable à l'aide de la fonction de mappage des variables.
Les unités compatibles SIL2 ne permettent pas de modifier la PV.
SV – La variable secondaire (Secondary Variable) est le paramètre
HART
mappé vers le niveau d'interface à moins que la température
®
n'ait été commandée. Ce paramètre est modifiable à l'aide de la
fonction de mappage des variables.
TV – La variable tertiaire (Tertiary Variable) est le paramètre HART
mappé par défaut vers la température. Ce paramètre est modifiable
à l'aide de la fonction de mappage des variables.
Données
Aucune donnée affichée
