ASSEMBLAGE

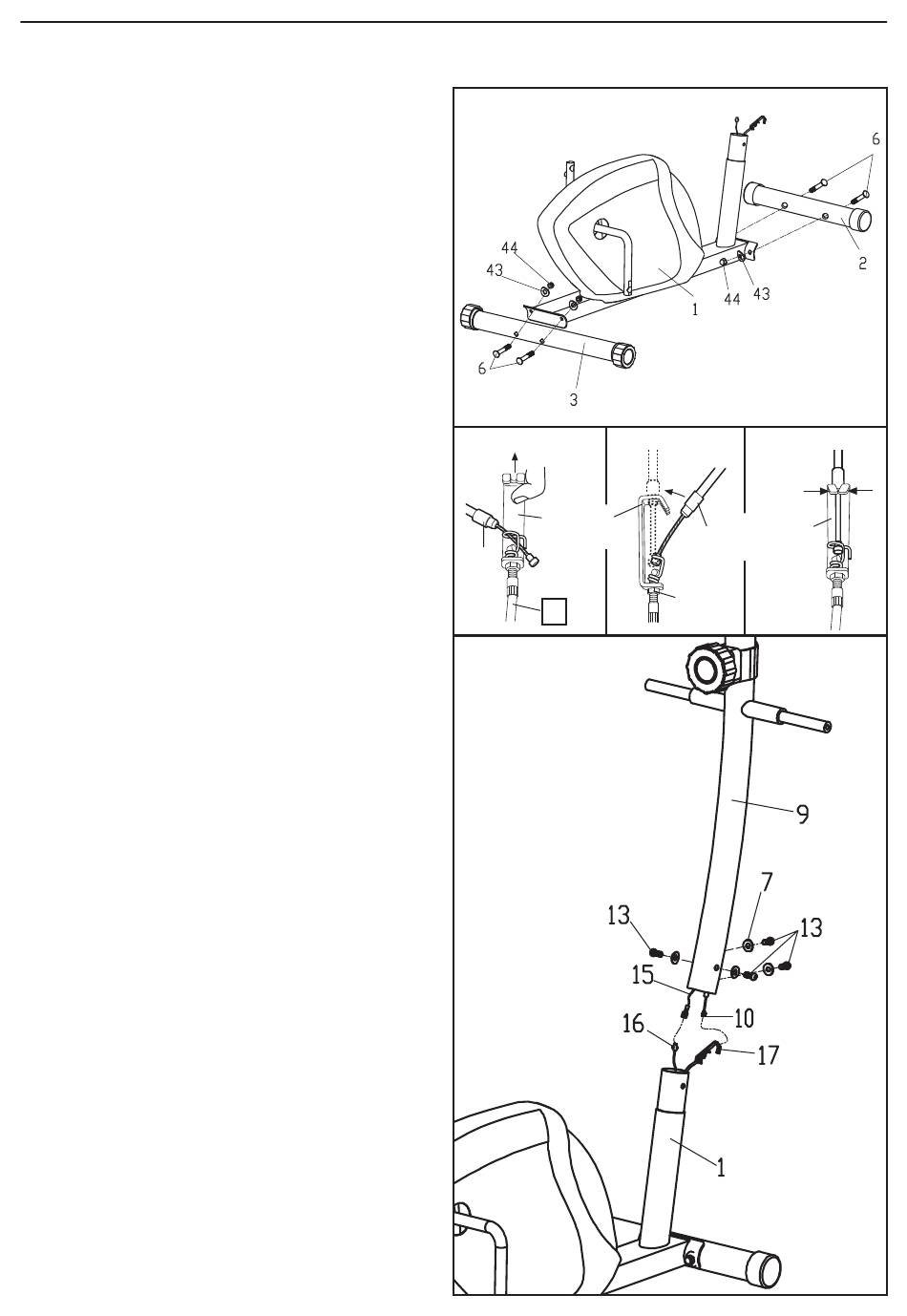

ETAPE 1
Attachez le stabilisateur avant (2) et le stabilisateur
arrière (3) au cadre principal (1) à l'aide d'un bou-
lon de carrosserie (6), d'une rondelle arquée (43)
et d'un écrou à tête fermée (44).
A
C
B
ETAPE 2
Pendant qu'une autre personne tient le montant (9)
proche du cadre (1), branchez le fil supérieur (15)
Support
Support
au fil du capteur magnétique (16. Ensuite branchez
Métallique
10
6
Métallique
le câble de résistance (10) au câble inférieur (17)
10
6
de la manière suivante :
17
• Voir schéma A. Tirez le support en métal sur
9
17
9
le câble inférieur (17) vers le haut, puis insérez
l'extrémité du câble de résistance (10) dans
l'attache de fil sur le support en métal comme il-
lustré.
• Voir schéma B. Tirez fermement le câble de
résistance (10) et glissez-le dans le support en
métal sur le câble inférieur (17) comme illustré.
• Voir schéma C. A l'aide d'une paire de pinces,
serrez les languettes sur la partie supérieure du
support en métal les unes contre les autres.
Poussez l'excès du câble et du fil dans le cadre (1).
Glissez le montant (9) sur le cadre (1). Faites at-
tention de ne pas pincer les fils ou les câbles. Sé-
curisez le montant avec les boulons à tête Allen
(13) et les rondelles (7).
Ne serrez pas encore les boulons.
