DCVCX-R

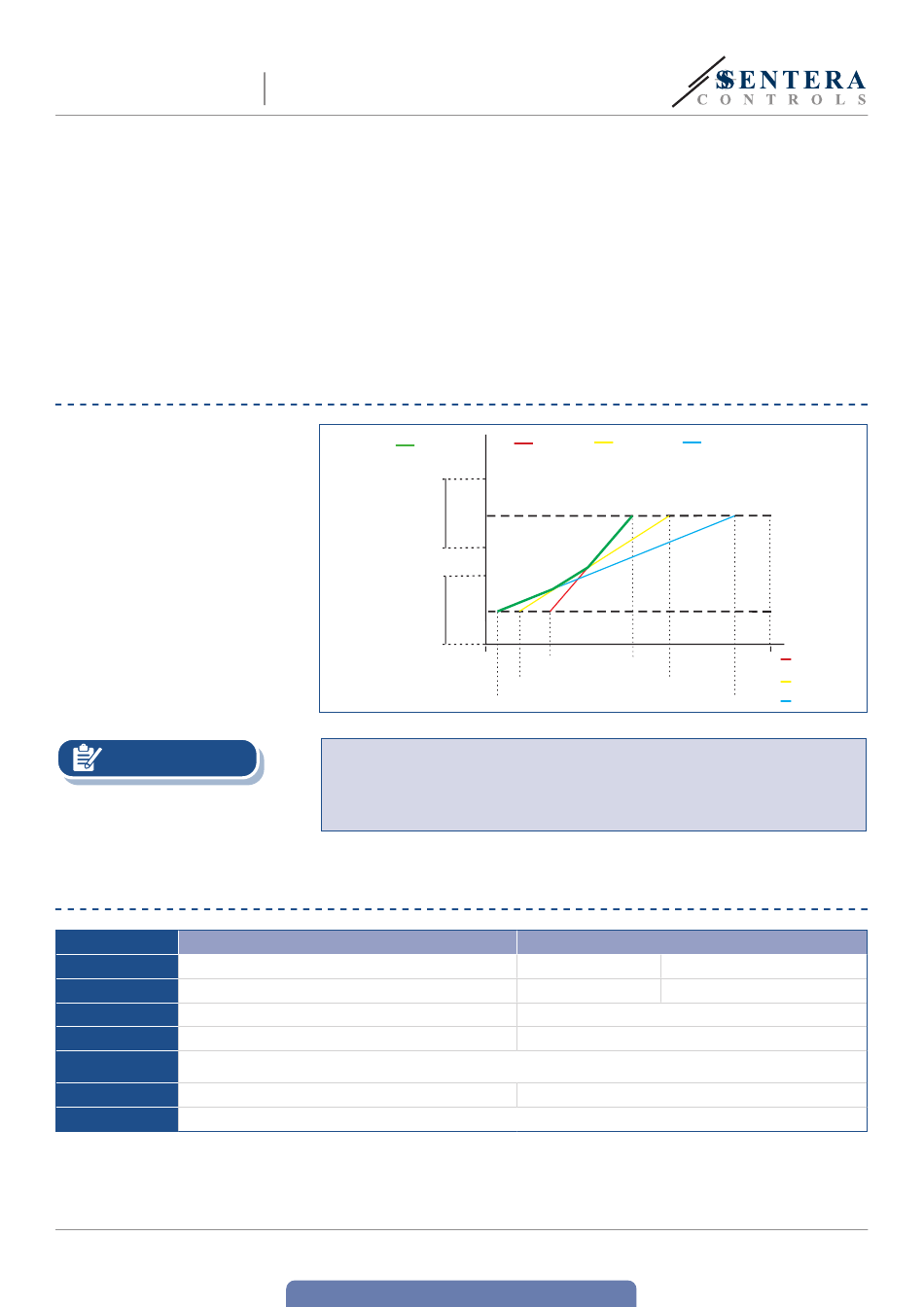

DIAGRAMMES DE FONCTIONNEMENT

NOTE
CÂBLAGE ET RACCORDEMENTS
Code d'article
VIN
GND
A
/B
AO1
GND
Raccordements
MIW-DCVCX-R-FR-000 - 05 / 07 / 2021
TRANSMETTEUR DE CONDUIT
DE QUALITÉ D'AIR INTELLIGENT
EN 61000-6-3:2007 Compatibilité électromagnétique (CEM) - Partie 6-3: Norme
►
génériques d'immunité pour les environnements résidentiels, commerciaux et
de l'industrie légère Amendement A1:2011 et AC: 2012 à EN 61000-6-3:2007
EN 61326-1 :2013 Matériel électrique de mesure, de commande et de laboratoire
►
— Exigences relatives à la CEM — Partie 1: Exigences générales
EN 61326-2-3:2013 Matériel électrique de mesure, de commande et de
►
laboratoire - Exigences relatives à la CEM - Partie 2-3: Exigences particulières -
Configuration d'essai, conditions de fonctionnement et critères de performance
pour les transducteurs avec conditionnement de signal intégré ou à distance
■
Directive WEEE 2012/19/EC
■
Directive RoHs 2011/65/EC
Plage
max.
Plage
min.
La sortie change automatiquement en fonction de la plus élevée des valeurs T, Hr
ou COVT, c'est-à-dire que la plus élevée des trois valeurs contrôle la sortie. Voir la
ligne verte dans le diagramme opérationnel ci-dessus. Un ou plusieurs capteurs
peuvent être désactivés. Par exemple: il est également possible de contrôler la
sortie uniquement en fonction de la valeur COVT mesurée.
DCVCF-R
18—34 VCC
Masse
Modbus RTU (RS485), signal A
Modbus RTU (RS485), signal /B
Sortie analogique / modulante (0—10 VCC / 0—20 mA / PWM)
Masse AO
Bornier à contacts à ressort, secteur du câble: 1,5 mm
www.sentera.eu
Retour à la table des matières
T
AO1 [%]
[°C]
100
Max.
60
40
Min.
0
-30
Plage min. T
0
Plage min. Hr
0 Plage min. COVT
18—34 VCC
Masse Commune
Modbus RTU (RS485), signal A
Modbus RTU (RS485), signal /B
COVT
Hr
[ppb]
[%]
70
Plage max. T
100
Plage max. Hr
Plage max. COVT
60.000
DCVCG-R
15—24 VCA ±10 %
CA ~
Masse commune
2
5 - 10
